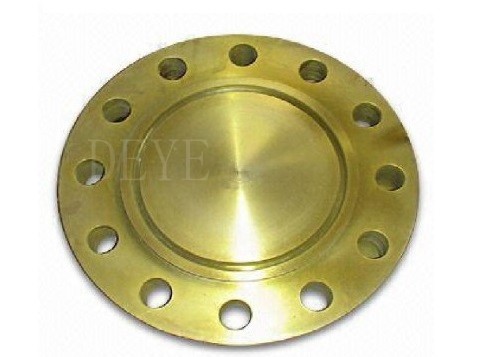

ASME ANSI ASTM 900LBS RTJ yüzü ile kalıp karbon çelik flanslar

ANSI ASME ASTM 900LBS RTJ yüzü olan Karbon Kalıplı Çelik Flanş

Sınıf 900LBS Flange, 150Bar, PN150 çalışma basıncı olan yüksek basınçlı boru hattı için kullanılır.5 standart, nominal boyutlarda 1⁄2 inç'ten 24 inç'e kadar olan flansları kapsar.900 Lb Flange Boyutları, 7/8 inçten 5 1⁄2 inç'e kadar olan duvar kalınlıklarını ve 4 3⁄4 inç'ten 41 inç'e kadar olan dış çapları içerir.SMF, RF, FF. CL900# flensleri farklı tiplerde tasarlanabilir. Bunlar arasında Saldırma Boynuz Flensleri, Kayma Flensleri, Kör Flensler, Filans Flensleri, Soket Saldırma Flensleri,Farklı uygulamalar ve kurulumlar doğrultusunda plaka flensleri vb..

Ürün Bilgisi/Ürün Tanımı/Başlangıç Bilgisi/Specificasyon

Özellikler / Özellikler

•Karbon çelik flensler 425 °C'den yüksek servislerde kullanılmamalıdır.

• Yüksek sıcaklıkta hizmet: Standart karbon çelik malzemesi, güvenli bir şekilde kullanılabilen bir malzemedir.

Eksi 29 °C ile 425 °C arasındaki sıcaklıklar için kullanılır.

•Alçak sıcaklıkta servis: Eksi 29 °C altında hizmet için kullanılan karbon çelik flensler,

ASME B 31'in çarpma testi gereksinimleri.3.

•ASTM A 350-LF2, düşük sıcaklık uygulamaları için standart malzeme olacaktır.

• Yüksek Üretimli Hizmet: Yüksek dayanıklılıklı karbon çelik flanslar ASTM A694 API Std 5L'ye uygun olmalıdır.

boru sınıfı X42 ila X65.

• Düşük alaşımlı çelik flensler için malzeme (11/4 Cr 1/2 Mo) ASTM A 182-F11 olmalıdır.

Ara alaşımlı çelik flensler (11/2 Cr 5 Mo) ASTM A 182-F5 olmalıdır.

Teknoloji/ Farklı flens türlerini nasıl kullanacağınız ve nasıl kuracağınız

Saldırma boyun flensleri

Butt kaynak bağlantısı aracılığıyla boruya bağlanır.

X-ışını testi gerektiğinde veya birleşmeler üzerindeki tork maksimum olduğunda kullanılır.

Uzun konik boyunları stres dağılımını optimize eder.

Slip-on flanşlar

Bu tür flensler, boruyu içine kaydıran iki kaynak boncukla monte edilir.

Bu nedenle kurulum maliyetleri daha düşüktür, bu nedenle boru kesimi için daha az hassasiyet gereklidir.

Yünlü flensler

Genellikle daha önce iğnelenmiş boruyla yerleştirilmiştir.

Yüksek ısı varsa kurulmasını önermiyoruz.

Sistemdeki basınç değişimleri

Eldiven eklemleri

Birbiriyle örtüşen bir dikiş üzerine kayarlar.

Temizlik veya onarım amacıyla sökülmesi gereken malzemeler.

Flanşın kolayca döndürülmesi ve sondaj düzeni nedeniyle azalır.

.

Soket kaynak flensleri

Bu tür flens özellikle düşük küçük çaplar ve yüksek için tasarlanmıştır

Boru koltuğa kadar flange içine yerleştirilir ve daha sonra fileten

Kübe karşı kaynaklanmış.

Kör Flanşlar

Kör flensler boru uçları için kullanılır ve onlar yukarıdaki herhangi bir bultled

Flanş türleri.

Malzeme sınıfları:

Üretim süreci

Flanked Standart

ASME B16.5

Bu, dünya çapında en çok kullanılan flens standardıdır.

Kalıp, dökme ve laminat flensler.

Ayrıca tüm flens türlerini tanımlar.

1/2'den 24'e kadar, 150#, 300#, 400#, 600#, 900# ve 1500# sınıfları ve 1/2'den

12. sınıf 2500#.

ASME B16.36

Bu standart, açıklık levhası ile akış ölçümü için flanslara uygulanır.

ASME B16.36 flensleri, minimum kalınlığı hariç, B16.5 flensleriyle aynı boyutlara sahiptir.

ölçüm delikleri için arttırılır.

Ayrıca, iki yuva ve vida, flens ayrımını ve

ölçüm plakası. 1'den 24'e kadar olan boyutları kapsar. 300# sınıfından 1500# sınıfına kadar,

ve 1'den 12'ye kadar olan 2500# sınıflar.

MSS SP-44

İnce kalınlıklar ve yüksek dayanıklılık için kullanılan bir standardizasyon.

Sadece 12'den 60'a kadar, 150#'dan 600#'ya kadar ve 48'e kadar, 900#'ya kadar

Kör ve kaynak boyun flensleri için. Dış çap ve sondaj şablonu

ASME 36'ya kadar eşleşir. Bu nedenle, valflerle ve

ASME'ye göre pompalar.

ASME B16.47

Bu standart, önceki standardı kapsar ve malzemelerle tamamlar.

ASME B16 basınç ve sıcaklık değerleri.5. Bir tür sınıfı benzer

MSS-SP44, B tipi API 605 ile aynı.

ASME B16.20

Çelik flensler için halkaların malzemelerini, boyutlarını ve işaretlemesini içerir.

24 ¢ 150# ila 1500# sınıfı ve 36 ¢ 900# sınıfı.

API 6 A

API 6 Kuyu başları ve Noel ağaçları için bir spesifikasyon oluşturuldu.

Bu, boyut olarak farklı olan kuyruk eklemleri flanslarının standartlaştırılmasını içerir.

ASME B16.5 ile değiştirilebilir ancak tüm boyutlarda bazı toleranslar eklenir.

Bununla birlikte, API malzemeleri daha dayanıklı olduğundan, maksimum çalışma basıncı

API/ASME birliği daha düşük performanslı flange ile sınırlıdır.

EN1092-1

Bu Avrupa Standartı tek seri flanslar için dairesel çelik için gereksinimleri belirler.

PN tanımı PN 2,5 ile PN 400 arasında olan ve DN 10 ile DN 4000 arasındaki nominal boyutlardaki flanslar.

Bu Avrupa Standartı, flens türlerini ve kaplamalarını, boyutlarını, toleranslarını,

Filtrasyon, bult boyutları, flens bağlama yüz yüzeyi finişi, işaretleme, malzemeler, basınç/sıcaklık

Flanşın değerleri ve yaklaşık kütleleri.

Bu Avrupa Standartı'nın amaçları doğrultusunda, "flanges" aynı zamanda kıvrımlı uçları ve yakaları da içerir.

Bu Avrupa Standartı, metotlara uygun olarak üretilen flenslere uygulanır.

Tablo 1'de tanımlanmıştır. Dökme olmayan boru bağları bu Avrupa Standartının kapsamına girmez.

Uygulama/Kullanım

Flanş, boruları, valfleri, pompaları ve diğer ekipmanları bir boru hattı oluşturmak için birleştirme yöntemidir

Su, buhar, hava, gaz ve yağı taşımak için bir sistem.

denetleme veya değişiklik.
