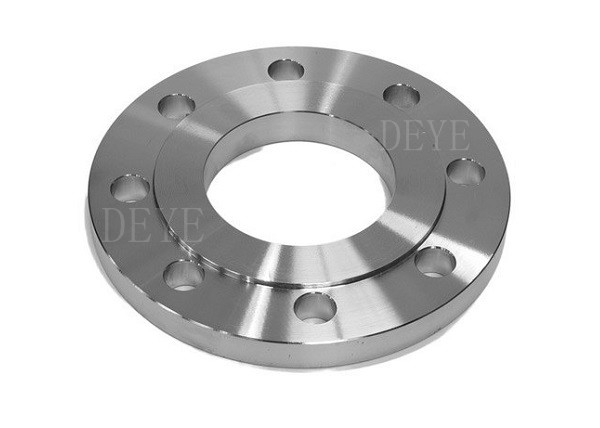

DSS SDSS SS Slip On Flange 150 lbs PN16 basınç değerine sahip
| Menşe yeri | Çin |
|---|---|
| Marka adı | DEYE |
| Sertifika | ISO9001:2015 PED |
| Model numarası | ZJD-F-SO20 |
| Document | Product Brochure PDF |
| Min sipariş miktarı | 10 PCS |
| Fiyat | USD2-USD100 each |
| Ambalaj bilgileri | Fümigasyon Kontrplak kasalar |
| Teslim süresi | Sipariş üretimi için 25-30 gün |
| Ödeme koşulları | T/T, L/C, D/P |
| Yetenek temini | 200ton her ay |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Standart | ASME B16.5, ASME B16.47, API 6A, EN 1092-1, BS 4504, BS 10, DIN, JIS, GOST. | Malzeme | SS316, SS316L, SS304/304L, DUPLEKS SS UNS31803, UNS32750, 904L, INCONEL625, |
|---|---|---|---|
| Boyut | 1/2" (DN15) ~ 48" (DN1200) | Türleri | Saldırma boynu, kaydırma, kör, soket kaynak, iplik, kuyruk eklemi, gözlük, kürek, uzun kaynak boynu, |
| Basınç Değeri | Sınıf 150, 300, 400, 600, 900, 1500, 2500; PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, | ||
| Vurgulamak | SDSS ss flange üzerinde kaydırma,Flanşın üzerindeki DSS ss kayması,150 lb. Flanşlar kayıyor. |
||
Ürün Açıklaması
DSS SDSS SS Slip On Flanges 150 lbs PN16 basınç değerine sahip
DSS Flanges, dupleks paslanmaz çelik flensleri, yani UNS31803 flensleri ve 2205 flensleri ve SDSS, Super duplex paslanmaz çelik flensleri anlamına gelir.,Dupleks Paslanmaz Çelik (DSS), yaklaşık olarak aynı hacimde austenit ve ferritten oluşan bir matrise sahiptir.Bu nedenle DSS flensleri, korrosyonlu petrol ve gazın denizaltı boru sistemi gibi keskin ortamlar için uygundur..SDSS, DSS'den daha iyi bir korozyon direnciye sahiptir ve bu nedenle tuzdan arındırma, denizaltı petrolü ve deniz ağır sanayisinde yaygın olarak kullanılır.SAF2507, A182 F55, A182 F53 flensleri ve daha fazlası.
Ürün Bilgisi/Ürün Tanımı/Başlangıç Bilgisi/Specificasyon
| Ürün Adı | STAINLESS STEEL RISEED FACE FLANGES 150LBS PN16 basınç değerine sahip | |
| Türleri |
● Paslanmaz Çelik Kör Flanşlar ● Paslanmaz çelik gözlük panjurları ● Paslanmaz Çelik Yüksek Merkezi Perdeler ● Paslanmaz çelik Flanşlar ● Paslanmaz çelik kaydırılabilir flensler ● Paslanmaz çelik soket kaynak flensleri ● Paslanmaz çelik kaynak boynuz flensleri ● Paslanmaz çelik Flat Flanges ● Paslanmaz çelik gevşek flensler ● Paslanmaz çelikden ipli flensler ● Paslanmaz çelik Lap Joint Flanges ● Paslanmaz çelik ● Paslanmaz çelik kaynak boynuz flensleri seri A veya B ● Paslanmaz çelik kare flensler ● Paslanmaz çelik kazık ve dil uçları ● Paslanmaz çelik fırça uçları ● Paslanmaz çelik Flanşlar ● Paslanmaz çelikten yükseltilmiş yüz flensleri ● Paslanmaz çelik RTJ Flanges ● Paslanmaz çelik boru flens ara yüzüğü |
|
| Yüzün tamamlanması | Düz Yüz (FF), Yükseltilmiş Yüz (RF), Halka Tipi Eklem (RTJ), LM, TF,GF | |
| Malzeme | ANSI | Paslanmaz çelik SS 304/304L,316/316L, SS321, SS347H, SS316TI, SS304HM SS316H, 904L, UNS31803, UNS32750, UNS32760 |
| Alaşımlı çelik: WHPY45/52/65/80/A 182 F sınıfı 5, A 182 F sınıfı 9, A 182 F sınıfı 11, F 12, F22, F91, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A516.60, 65, 70 (Gözlük Kör Flanş, Aralık Çember/Pek Flanş), | ||
| Düşük sıcaklıklı servis için çelikler: A350 Grade LF 1, A350LF2, A350LF4, A350LF6, A350LF8. CL1/CL2, LF3 CL1/CL2, | ||
| Normal kullanım: CS A105/SA 105N | ||
| DIN | SS 304/304L, 316/316L, paslanmaz çelik1.4301, 1.4404, SAF2205, SAF2507, CS RST37.2S235JR | |
| GOST | SS 304/304L,316/316L CS CT20;16MN; | |
| EN | SS 304/304L, 316/316L CS RST37.2S235JR;C22.8 | |
| JIS | SS 304/304L, 316/316L CS SS400,SF440, | |
| BS | SS 304/304L, 316/316L CSRST37.2S235JR;C22.8"Q235 | |
| UNI | C SS 304/304L, 316/316L SRST37.2S235JR;C22.8"Q235 | |
| SABS | 304/304L, 316/316L CSRST37.2S235JR;Q235 | |
| Basınç | ANSI | Sınıf 150, 300, 600, 900, 1500 2500 lb, SCH10s, SCH40s, SCH80s, SCH160s kaynak kalınlığı ile. |
| DIN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| GOST | PN6,PN10,PN16,PN25 | |
| EN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| JIS | 1K, 2K, 5K, 10K, 16K, 20K, 30K, 40K | |
| BS | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| UNI | PN6,PN10,PN16,PN25,PN40 | |
| SABS | 600KPA,1000,1600,2500,4000 | |
| Boyut | ANSI | 1/2 ¢ 60 ¢ |
| DIN | DN15-DN2000 | |
| GOST | DN10-DN1600 | |
| EN | DN15-DN2000 | |
| JIS | 15A-1500A | |
| BS | DN15-DN2000 | |
| UNI | DN10-DN2000 | |
| SABS | DN10-DN600 | |
| Yüzey | Yağ Siyah boya, laş, Altın sarı boya, pas karşıtı yağ, galvanize, Soğuk ve Sıcak Dip Galvanize vb., Sink kaplama. krom kaplama. Siyah işleme, anodizasyon, toz kaplama. cezalandırmaBakır kaplama. vb. | |
Flanges Specifikasyon ve farklı türler
ASME/ANSI B16. 5:
Saldırma boynuz flange, Slipon flange.
Socket Weld FL ANGE, LAPJOINT FLANGE, THREADED FL ANGE, RING TYPE JOINT FLANGE.
Basınç Sınıfı: 150300,400.600.900,1500,2500
ASME/ANSI B16.47:
Saldırma boynunun kenarı, kör kenarı.
Basınç sınıfı: 75,150.300, 400.600,900
ASME/ANSI B16.36:
Orfice flange kaynak boynuz flange, slipon flange, iplik flange.
Basınç Cass: 300, 400,600,900, 1500,2500
AWWAC207
AWWA standart çelik halka flensleri, B sınıfı* (86 psi)
AWWA standart çelik halka flensleri, D sınıfı* (175-150 psi)
AWWA standart çelik kab flensleri, D sınıfı* (175-150 psi)
AWWA standart çelik kab flensleri, E sınıfı* (275psi)
AWWA standart çelik halka flensleri, E sınıfı* (275 psi), kör flensler 275 psi
AWWA standart çelik halka flensleri, F sınıfı (300 psi), kör flensler 300 psi
MSS-SP-44
ANSI B16.47 SERİSİ A'ya SÖLDÜRMEK BÜYÜK FLANGE, Kör FLANGE
Basınç sınıfı: 75,150.300, 400.600,900
JIS B2220/B2291:
Saldırma boynuz flens, Slipon Hub flens, Slipon plat flens, Flens kapalı,
- SQUARE FLANGE.
Basınç Sınıfı:5K.10K 16K 20K 30K
BS4504SEC3.1
SÖDÜRME DÜŞÜ FLANGE (111/134).
Kabuklu iplik flanş (113), yapıştırılmış boru uç flanş (133) ve levha flanş (101).
Sıfır plaka flanş (102) Sıfır plaka ve kaynak boynuzlu flanş (104).
(105).
Basınç Sınıfı: PN2.5 - PN 40
BS1560:
Sıçraklı kaynak flensleri, başlıklı kaynak flensleri, kapaklı kaynak flensleri.
Dönüştürülmüş patron kenarı, döşenmiş kenar.
Basınç sınıfı: 150,300,400,600,900, 1500,2500
BS 10:
Saldırma boynunun kanatları, kanatların kanatları, kanatların kanatları, kanatların kanatları, kanatların kanatları, kanatların kanatları, kanatların kanatları, kanatların kanatlarının kanatları, kanatların kanatlarının kanatlarının kanatları, kanatların kanatlarının kanatlarının kanatlarının, kanatların kanatlarının kanatlarının kanatlarının, kanatların kanatlarının, kanatların kanatlarının, kanatların, kanatların, kanatların, kanatların, kanatların, kanatların, kanatların, kanatların, kanatların, kanatların, kanatların, kanatların, kanatların, kanatların, kanatların, kanatların, kanatların, kanatların, kanatların, kanatların, kanatların, kanatların, kanatların, kanatların, kanatların, kanatların, kanatların, kanatların, kanatların, kanatların, kanatların, kanatların, kanatların, kanatların, kanatların
SIPON BOSS FLANGE, kör FLANGE.
Tablo: D.E,F,H
DIN flange:
DIN2573.DIN2576.DIN2641891 DIN2642.DIN2655.DIN2656,DIN2632 DIN263.DIN2634.
DIN2635.DIN2636.DIN2637.DIN2638.DIN2673
Basınç PN 6'dan PN 320'ye kadar
AFNOR NFE 29-203:
Plat flens (01), gevşek PL ATE flens (02,03.04) Kör Flanş (05)
Saldırma boynuz flensleri (111), flensler üzerinde kabuklu kayma (12) vitre flensler (13).
HUBBED SOCKET WELDING FLANGE ((14),LOOSE HUBBED FLANGE ((15),
BÜYÜK FLAGEL (211)
Basınç sınıfı: ISO-PN 2.5TO PN420
EN 092-1.
PLATE FLANGE SO (Tip 01) LOOSE Plak flangeler (Tip 02, 04) Kör flangeler (Tip 05),
Kaydırma Boynuz flensleri (tip 11), Hubbed Slip on Flange (tip 12), Screw Flange (tip 13),
Integral Flange (tip 21)
Basınç Sınıfı: PN2.5 ila PN100
ASME/ANSI B16.9/MSS SP-43: STUB END. Tip: A,B,C
UNI2253-67, UNI6091-67, UNI2276-67, UNI2280-67, UNI6089-67 PN6,PN10,PN16,PN25,PN40
GOST 12820-80,GOST 12821-80,Gost Blind
PN6,PN10,PN16,PN25, PN40, PN63, PN100, PN150, PN250
SABS1123
Teknoloji/ Farklı flens türlerini nasıl kullanacağınız ve nasıl kuracağınız
Saldırma boyun flensleri
Butt kaynak bağlantısı aracılığıyla boruya bağlanır.
X-ışını testi gerektiğinde veya birleşmeler üzerindeki tork maksimum olduğunda kullanılır.
Uzun kıvırcık boyunları stres dağılımını optimize eder
Slip-on flanşlar
Bu tür flensler, boruyu içine kaydıran iki kaynak boncukla monte edilir.
Bu nedenle kurulum maliyetleri daha düşüktür, bu nedenle boru kesimi için daha az hassasiyet gereklidir.
Yünlü flensler
Genellikle daha önce iğnelenmiş boruyla yerleştirilmiştir.
Yüksek ısı varsa kurulmasını önermiyoruz.
Sistemdeki basınç değişimleri
Eldiven eklemleri
Birbiriyle örtüşen bir dikiş üzerine kayarlar.
Temizlik veya onarım amacıyla sökülmesi gereken malzemeler.
Flanşın kolayca döndürülmesi ve sondaj düzeni nedeniyle azalır.
.
Soket kaynak flensleri
Bu tür flens özellikle düşük küçük çaplar ve yüksek için tasarlanmıştır
Boru koltuğa kadar flange içine yerleştirilir ve daha sonra fileten
Kübe karşı kaynaklanmış.
Kör Flanşlar
Kör flensler boru uçları için kullanılır ve onlar yukarıdaki herhangi bir bultled
Flanş türleri.
Normalde kullanılan paslanmaz çelik malzemesi
Malzeme sınıfları: Kimyasal bileşim
| ASTM Tasarımı | Analiz % max. | |||||||
| C | M | Evet. | P | S | Kr | Ni | Mo. | |
| F304 L F316 F316L F321 |
0.030 0.08 0.030 0.08 |
2.00 2.00 2.00 2.00 |
1.00 1.00 1.00 1.00 |
0.045 0.045 0.045 0.045 |
0.030 0.030 0.030 0.030 |
18.00 - 20.00 16.00 - 18.00 16.00 - 18.00 17.00 - 19.00 |
8.00 - 13.00 10.00 - 14.00 10.00 - 15.00 9.00 - 12.00 |
2.00 - 3.00 2.00 - 3.00 |
| ASTM Tasarımı | Çekim gücü | Akıcılık sınırıUzunluk50 mm. | Stres. | Brinell | Charpy - V | |||||
| Sertlik (HB) |
Enerji J | Test sıcaklığı. oC | ||||||||
| Ksi min. | MPa | Ksi min. | MPa | % dakikası. | % dakikası. | - Min. 1 Test tüpü |
Ortalama 3 Test tüpü |
|||
| A182 - 07 | ||||||||||
| F304 | 751 | 5151 | 30 | 205 | 30 | 50 | 156 - 207 | |||
| F304L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F316 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
| F316L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F321 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
SAF2205 (UNS31803)
Kimyasal bileşim %
| C≤ | Si ≤ | Mn≤ | P ≤ | S ≤ | Kr | Ni | Mo. | Cu | N |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22-23 | 4.5-6.5 | 3.0-3.50 | / | 0.14-0.2 |
Fiziksel performans
| Test Ürünleri | Test sıcaklığı. | Performans | Standart Veriler |
| Çekim Gücü | Oda sıcaklığı. | Üretim Gücü s≥ | 450 Mpa |
| Çekim Gücü h ≥ | 620 Mpa | ||
| Uzunluk % > | 25 | ||
| Alanın azalması=> | / | ||
| Etki Değeri KV(J) | Oda sıcaklığı. | Yan tarafı | / |
| Brinell sertliği | Oda sıcaklığı. | ≤ | 290 |
| Rockwell sertliği | Oda sıcaklığı. | ≥ | / |
SAF2507 ((UNS32750)
Kimyasal bileşim %
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | Kr | Ni | Mo. | Cu≤ | N |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24-26 | 6.0-8.0 | 3.0-5.0 | 0.5 | 0.24-0.32 |
Fiziksel performans
| Test Ürünleri | Test sıcaklığı. | Performans | Standart Veriler | |
| Çekici | Oda sıcaklığı. | Üretim Gücü | Ø≤55 Rm≥ | 550 Mpa |
| Ø >55 Rm≥ | 515 Mpa | |||
| Çekim Gücü | Ø≤55 R0,002 ≥ | 800 Mpa | ||
| Ø >55 R0,002≥ | 760 Mpa | |||
| Uzunluk A% (((4D) > | Ø≤55 ≥ | 15 | ||
| Ø > 55 ≥ | 15 | |||
| Brinell sertliği HB | Oda sıcaklığı. | Ø≤5 ≤ | 310 | |
| Ø >55 ≤ | 310 | |||
Flens üretim süreci/yapım prosedürü
Uygulama/Kullanım
Flens, su, buhar, hava, gaz ve yağı taşımak için boru sistemi oluşturmak için boruları, valfleri, pompaları ve diğer ekipmanları birbirine bağlama yöntemidir.denetim, veya değişiklik.
Nakliye için fotoğraflar
Kaydırma flensleri, CL150LBS, iplik flensleri, 1500LBS RJ flensleri, CL2500LBS kaynak boyun flensleri vb.
