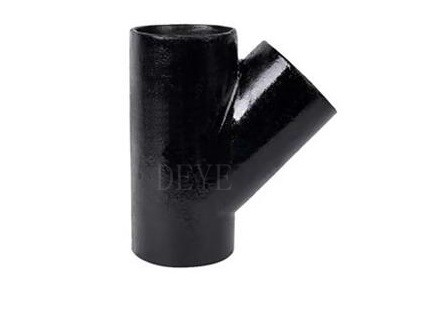

WYE kaynaklı karbon çelik boru armatürleri Y ANSI B16 ile yan Tee9
| Menşe yeri | Çin |
|---|---|
| Marka adı | DEYE |
| Sertifika | ISO9001:2015 PED |
| Model numarası | PF-TEE-C06 |
| Document | Product Brochure PDF |
| Min sipariş miktarı | 10 PCS |
| Fiyat | USD0.58-USD100 for seamless fittings |
| Ambalaj bilgileri | Kontrplak kasalar, paletler, kartonlar |
| Teslim süresi | Stoktaki ürünler için 5-8 gün |
| Ödeme koşulları | L/C, T/T, D/P |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Standart | ASME ANSI DIN GOST | Malzeme | A234WPB, WP11, WP22, WPC, A420WPL6 |
|---|---|---|---|
| Kalınlığı | SGP, STD, SCH20, SCH30,SCH40, SCH60, SCH80, SCH160, XS, XXS | Boyut | 1/2"-72" |
| Bağlantı | Butt kaynaklı BW Butt kaynaklı | Yüzey | Siyah Boyama, Vanish Boyama, Pas önleyici yağ, kumlama |
| Vurgulamak | Kaynatılmış karbon çelik boru armatürleri,wpb karbon çelik boru armatürleri,B16.9 karbon çelik dirseği |
||
Ürün Açıklaması

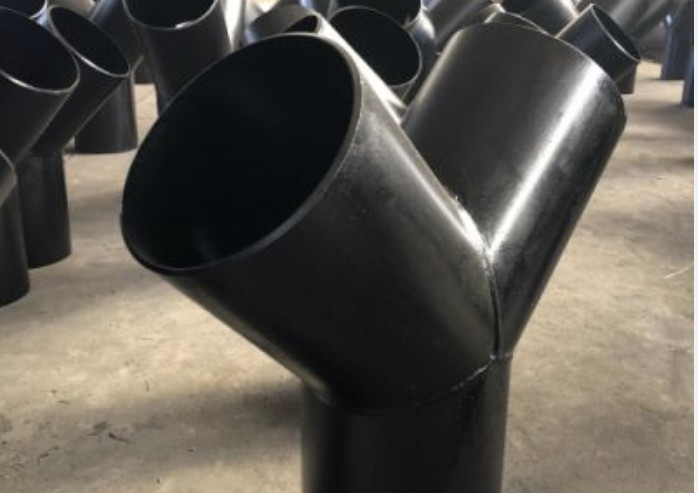

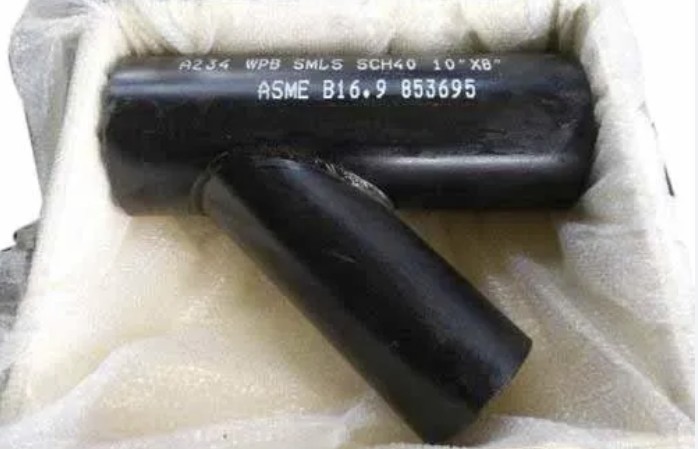

WPB Saldırılmış Karbon Çelik boru armatürleri Y Tee ANSI B16.9
lateral wye ve 45 derece lateral tee, yeni bir dal hattının dikey olarak eklenmesi gereken borulama sistemlerinde yaygın olarak kullanılırMevcut bir boru hattı. Farklı uygulamalara bağlı olarak karbon çelik, paslanmaz çelik, alaşımlı çelik ve diğer metaller gibi farklı malzemelerde mevcuttur.
Lateral ve Wyes, Tees'e benzeyen ekipman türleridir.

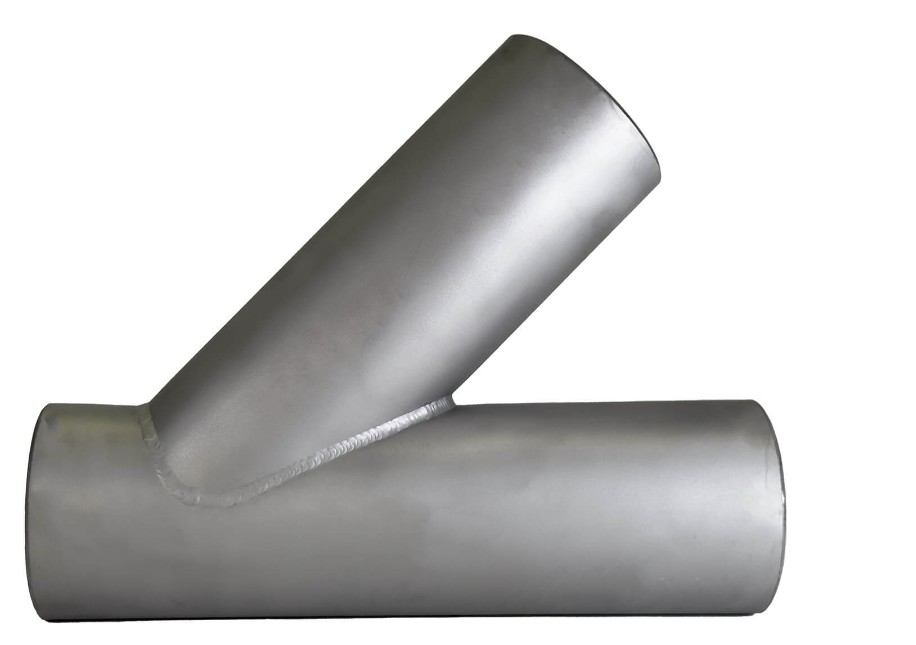

Wye, iki 45 ° dalında biten düz bir yola sahiptir ve dikey olarak durduğunda Y harfinin görünümüne sahiptir.
Ayrıca bir Tee gibi, Lateral ve Wyes bir boru sistemi iki hat birleştirmek için kullanılır, veya, ters yönde bir akış ile, iki bir hat bölmek için
Ürün Bilgisi/Ürün Tanımı/Başlangıç Bilgisi/Specificasyon
| Ürün Adı | ANSI B16.9 Butt-Welding Karbon Çelik boru montajı |
| Türleri | LR 90 derece Dirsekler, SR 90 derece Dirsek, 45 derece LR dirsek, 22.5LR dirsek, 80 derece Geri dönüşler, Bükümler, Dirsek azaltma, düz Tee, eşit Tee, Con. Redüktörler, Ecc. Redüktörler, Y tees, şapkalar, Stub Sonları,Uzun ve kısa kuyruk eklemleri uçları |
| Boyut | 1/2"-72" dikişsiz dirseği ( 1/2′′ ′′24′′), ERW / kaynaklı / üretilmiş dirseği (1/2′′ ′′72′′) |
| Duvar kalınlığı | SCH10,SCH20,SCH30,STD,SCH40,SCH60,XS,SCH80,SCH100,SCH120,SCH140,SCH160,XXS,DIN,SGP JIS kalınlığı |
| Mat. Standart | ASTMA234, ASTM A420, ASTM A312, ANSI B16.9/B16.28/B16.25ASME B16.9, |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615, | |
| GB 12459-99, EN Standartı vb. | |
| Malzeme sınıfı | Karbon çelik: A234 WPB, WP5, WP6, WP9, WP11, WP12, WP22, A420WPL6, WPL8, WP91 |
| 12CrMo, 15Cr5Mo, 1Cr5Mo, 12Cr1MoV, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 & WPHY 70 | |
| ST37.0ST35.8ST37.2ST35.4/8, ST42, ST45, ST52, ST52.4 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| Paslanmaz çelik304, 304L, 304H. 316, 316L, 316H, 321, 347, 347H, Duplex SS 2507, DSS2205, UNS31803 UNS32750 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501 | |
| Yüzey | Siyah boya, lak boya, pas karşıtı yağ, sıcak galvanize, soğuk galvanize, 3PE, vb. |
| Taşıma Paketi | Plastik film, ahşap kasa, ahşap palet veya müşterilerin isteklerine göre |
Teknoloji/Teknik Veri Sayfası
Boru armatürleri için kalınlık listesi ANSI B16.9
Birim: mm
| NPS | Dış Dimeter | Farklı kalınlıklar +12,5% toleransla | |||||||||
| Sch20 | Sch30 | CYBD | Sch40 | Sch60 | XS | Sch80 | Schl20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | - Evet. | - Evet. | 1. 73 | 1. 73 | - Evet. | 2. 41 | 2. 41 | - Evet. | - Evet. | - Evet. |
| 1/4 | 13. 7 | - Evet. | - Evet. | 2. 24 | 2. 24 | - Evet. | 3. 02 | 3. 02 | - Evet. | - Evet. | - Evet. |
| 3/8 | 17. 1 | - Evet. | - Evet. | 2. 31 | 2. 31 | - Evet. | 3. 20 | 3. 20 | - Evet. | - Evet. | - Evet. |
| 1/2 | 21. 3 | - Evet. | - Evet. | 2. 77 | 2. 77 | - Evet. | 3. 73 | 3. 73 | - Evet. | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | - Evet. | - Evet. | 2. 87 | 2. 87 | - Evet. | 3. 91 | 3. 91 | - Evet. | 5. 56 | 7. 82 |
| 1 | 33.4 | - Evet. | - Evet. | 3. 38 | 3. 38 | - Evet. | 4. 55 | 4. 55 | - Evet. | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | - Evet. | - Evet. | 3. 56 | 3. 56 | - Evet. | 4. 85 | 4. 85 | - Evet. | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | - Evet. | - Evet. | 3. 68 | 3. 68 | - Evet. | 5. 08 | 5. 08 | - Evet. | 7. 14 | 10. 15 |
| 2 | 60. 3 | - Evet. | - Evet. | 3. 91 | 3. 91 | - Evet. | 5. 54 | 5. 54 | - Evet. | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | - Evet. | - Evet. | 5. 16 | 5. 16 | - Evet. | 7. 01 | 7.01 | - Evet. | 9. 53 | 14. 02 |
| 3 | 88. 9 | - Evet. | - Evet. | 5. 49 | 5. 49 | - Evet. | 7. 62 | 7. 62 | - Evet. | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | - Evet. | - Evet. | 5. 74 | 5. 74 | - Evet. | 8. 08 | 8. 08 | - Evet. | - Evet. | - Evet. |
| 4 | 114. 3 | - Evet. | - Evet. | 6.02 | 6. 02 | - Evet. | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | - Evet. | - Evet. | 6. 55 | 6. 55 | - Evet. | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | - Evet. | - Evet. | 7. 11 | 7. 11 | - Evet. | 10. 97 | 10. 97 | 14.27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 6. 35 | 7. 80 | 9.27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 6. 35 | 8. 38 | 9. 53 | 10. 31 | 14.27 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 7. 92 | 9. 53 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | - Evet. |
| 16 | 406. 4 | 7. 92 | 9. 53 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | - Evet. |
| 18 | 457. 2 | 7. 92 | 11. 13 | 9. 53 | 14.27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | - Evet. |
| 20 | 508. 0 | 9. 53 | 12. 70 | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 26. 19 | 38. 10 | 50. 01 | - Evet. |
| 22 | 558. 8 | 9. 53 | 12. 70 | 9. 53 | - Evet. | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53. 98 | - Evet. |
| 24 | 609. 6 | 9. 53 | 14.27 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46. 02 | 59. 54 | - Evet. |
| 26 | 660.4 | 12. 70 | - Evet. | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 28 | 711.2 | 12. 70 | 15. 88 | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 30 | 762. 0 | 12. 70 | 15. 88 | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 32 | 812. 8 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 34 | 863. 6 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 36 | 914. 4 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 38 | 965.2 | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 40 | 1016. 0 | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 42 | 1066. 8 | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 44 | 1117. 6 | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 46 | 1168.4 | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 48 | 1219. 2 | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
Boyut Listesi
Doğruluk ve Çaprazlık Boyutları
| İsimsel boru boyutu (NPS) | Bevel'deki dış çapı | Merkezden sonuna | |
| Kaç, C. | Çıkış noktası, M [notlar (1) ve (2) ] | ||
| 72 | 21.3 | 25 | 25 |
| % | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 174 | 42.2 | 48 | 48 |
| i72 | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 272 | 73.0 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 372 | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.0 | 216 | 216 |
| 12 | 323.8 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.0 | 343 | 343 |
| 20 | 508.0 | 381 | 381 |
| 22 | 559.0 | 419 | 419 |
| 24 | 610.0 | 432 | 432 |
| 26 | 660.0 | 495 | 495 |
| 28 | 711.0 | 521 | 521 |
| 30 | 762.0 | 559 | 559 |
| 32 | 813.0 | 597 | 597 |
| 34 | 864.0 | 635 | 635 |
| 36 | 914.0 | 673 | 673 |
| 38 | 965.0 | 711 | 711 |
| 40 | - 1016'ya.0 | 749 | 749 |
| 42 | 1067'lik.0 | 762 | 711 |
| 44 | 118.0 | 813 | 762 |
| 46 | 168.0 | 851 | 800 |
| 48 | 1219'u.0 | 889 | 838 |
Çıkış Çizgilerini ve Çıkış Çaprazlarını Azaltma Boyutları
| İsimsel boru boyutu (NPS) | Bevel'deki dış çapı | Merkezden sonuna | İsimsel boru boyutu (NPS) | Bevel'deki dış çapı | Merkezden sonuna | ||||
| Kaç, C. | Çıkış, M [Not (1) ] | Kaç, C. | Çıkış, M [Not (1) ] | ||||||
| Kaç. | Çıkış noktası | Kaç. | Çıkış noktası | ||||||
| 1/2 x 1/2 x 3/8 | 21.3 | 17.3 | 25 | 25 | 4 x 4 x 3-1/2 | 114.3 | 101.6 | 105 | 102 |
| 1/2 x 1/2 x 1/4 | 21.3 | 13.7 | 25 | 25 | 4x4x3 | 114.3 | 88.9 | 105 | 98 |
| 3/4 x 3/4 x 1/2 | 26.7 | 21.3 | 29 | 29 | 4 X 4 X 2-1/2 | 114.3 | 73.0 | 105 | 95 |
| 3/4 x 3/4 x 3/8 | 26.7 | 17.3 | 29 | 29 | 4x4x2 | 114.3 | 60.3 | 105 | 89 |
| 1 x 1 x 3/4 | 33.4 | 26.7 | 38 | 38 | 4 x 4 x 1-1/2 | 114.3 | 48.3 | 105 | 86 |
| 1 x 1 x 1/2 | 33.4 | 21.3 | 38 | 38 | |||||
| 5X5X4 | 141.3 | 114.3 | 124 | 117 | |||||
| 1-1/4 x 1-1/4 x 1 | 42.2 | 33.4 | 48 | 48 | 5 x 5 x 3 1/2 | 141.3 | 101.6 | 124 | 114 |
| 1-1/4 x 1-1/4 x 3/4 | 42.2 | 26.7 | 48 | 48 | 5X5X3 | 141.3 | 88.9 | 124 | 111 |
| 1-1/4 x 1-1/4 x 1/2 | 42.2 | 21.3 | 48 | 48 | 5 x 5 x 2-1/2 | 141.3 | 73.0 | 124 | 108 |
| 5X5X2 | 141.3 | 60.3 | 124 | 105 | |||||
| 1-1/2 x1-1/2 x 1-1/4 | 48.3 | 42.2 | 57 | 57 | 6X6X5 | 168.3 | 141.3 | 143 | 137 |
| 1-1/2 x1-1/2 x 1 | 48.3 | 33.4 | 57 | 57 | 6x6x4 | 168.3 | 114.3 | 143 | 130 |
| 1-1/2 x1-1/2 x3/4 | 48.3 | 26.7 | 57 | 57 | 6 x 6 x 3-1/2 | 168.3 | 101.6 | 143 | 127 |
| 1-1/2 x1-1/2 x 1/2 | 48.3 | 21.3 | 57 | 57 | 6x6x3 | 168.3 | 88.9 | 143 | 124 |
| 6 x 6 x 2-1/2 | 168.3 | 73.0 | 143 | 121 | |||||
| 2 x 2 x 1-1/2 | 60.3 | 48.3 | 64 | 60 | |||||
| 2 x 2 x 1-1/4 | 60.3 | 42.2 | 64 | 57 | 8x8x6 | 219.1 | 168.3 | 178 | 168 |
| 2 X 2 X 1 | 60.3 | 33.4 | 64 | 51 | 8x8x5 | 219.1 | 141.3 | 178 | 162 |
| 2 x 2 x 3/4 | 60.3 | 26.7 | 64 | 44 | 8X8X4 | 219.1 | 114.3 | 178 | 156 |
| 8 x 8 x 3-1/2 | 219.1 | 101.6 | 178 | 152 | |||||
| 2-1/2 X 2-1/2 X 2 | 73.0 | 60.3 | 76 | 70 | |||||
| 2-1/2 X 2-1/2 X 1-1/2 | 73.0 | 48.3 | 76 | 67 | 10 x 10 x 8 | 273.0 | 219.1 | 216 | 203 |
| 2-1/2 X 2-1/2 X 1-1/4 | 73.0 | 42.2 | 76 | 64 | 10 x 10 x 6 | 273.0 | 168.3 | 216 | 194 |
| 2-1/2 X 2-1/2 X 1 | 73.0 | 33.4 | 76 | 57 | 10 x 10 x 5 | 273.0 | 141.3 | 216 | 191 |
| 10 x 10 x 4 | 273.0 | 114.3 | 216 | 184 | |||||
| 3 x 3 x 2-1/2 | 88.9 | 73.0 | 86 | 83 | 12 x 12 x 10 | 323.8 | 273.0 | 254 | 241 |
| 3x3x2 | 88.9 | 60.3 | 86 | 76 | 12 x 12 x 8 | 323.8 | 219.1 | 254 | 229 |
| 3 x 3 x 1-1/2 | 88.9 | 48.3 | 86 | 73 | 12 X 12 X 6 | 323.8 | 168.3 | 254 | 219 |
| 3 x 3 x 1-1/4 | 88.9 | 42.2 | 86 | 70 | 12 x 12 x 5 | 323.8 | 141.3 | 254 | 216 |
| 3-1/2 x 3-1/2 x 3 | 101.6 | 88.9 | 95 | 92 | 14 X 14 X 12 | 355.6 | 323.8 | 279 | 270 |
| 3-1/2 x 3-1/2 x 2-1/2 | 101.6 | 73.0 | 95 | 89 | 14 X 14 X 10 | 355.6 | 273.0 | 279 | 257 |
| 3-1/2 x 3-1/2 x 2 | 101.6 | 60.3 | 95 | 83 | 14 X 14 X 8 | 355.6 | 219.1 | 279 | 248 |
| 3-1/2 x 3-1/2 x 1-1/2 | 101.6 | 48.3 | 95 | 79 | 14 x 14 x 6 | 355.6 | 168.3 | 279 | 238 |
| Boyut (NPS) | Bevel'deki dış çapı | Merkezden Sonuna | İsimsel boru boyutu (NPS) | Bevel'deki dış çapı | Merkezden Sonuna | ||||
| Kaç. | Çıkış noktası | Kaç, C. | Çıkış, M [Not (1) ] | Kaç. | Çıkış noktası | Kaç, C. | Çıkış, M [Not (1) ] | ||
| 16 x 14 | 406.4 | 355.6 | 305 | 305 | 28 X 28 X 26 | 711 | 660.0 | 521 | 521 |
| 16 x 12 | 406.4 | 323.8 | 305 | 295 | 28 X 28 X 24 | 711 | 610.0 | 521 | 508 |
| 16 x 10 | 406.4 | 273.0 | 305 | 283 | 28 x 28 x 22 | 711 | 559.0 | 521 | 495 |
| 16 x 8 | 406.4 | 219.1 | 305 | 273 | 28 x 28 x 20 | 711 | 508.0 | 521 | 483 |
| 16 x 6 | 406.4 | 168.3 | 305 | 264 | |||||
| 28 X 28 X 18 | 711 | 457.0 | 521 | 470 | |||||
| 18 x 16 | 457.0 | 406.4 | 343 | 330 | 28 X 28 X 16 | 711 | 406.4 | 521 | 457 |
| 18 x 14 | 457.0 | 355.6 | 343 | 330 | 28 x 28 x 14 | 711 | 355.6 | 521 | 457 |
| 18 x 12 | 457.0 | 323.8 | 343 | 321 | 28 X 28 X 12 | 711 | 323.8 | 521 | 448 |
| 18 x 10 | 457.0 | 273.0 | 343 | 308 | |||||
| 18 X 8 | 457.0 | 219.1 | 343 | 298 | 30 X 30 X 28 | 762 | 711.0 | 559 | 546 |
| 30 x 30 x 26 | 762 | 660.0 | 559 | 546 | |||||
| 20 X 18 | 508.0 | 457.0 | 381 | 368 | 30 x 30 x 24 | 762 | 610.0 | 559 | 533 |
| 20 x 16 | 508.0 | 406.4 | 381 | 356 | 30 x 30 x 22 | 762 | 559.0 | 559 | 521 |
| 20 x 14 | 508.0 | 355.6 | 381 | 356 | 30 x 30 x 20 | 762 | 508.0 | 559 | 508 |
| 20 X 12 | 508.0 | 323.8 | 381 | 346 | |||||
| 20 X 10 | 508.0 | 273.0 | 381 | 333 | 30 x 30 x 18 | 762 | 457.0 | 559 | 495 |
| 20 X 8 | 508.0 | 219.1 | 381 | 324 | 30 x 30 x 16 | 762 | 406.4 | 559 | 483 |
| 30 x 30 x 14 | 762 | 355.6 | 559 | 483 | |||||
| 22 X 20 | 559.0 | 508.0 | 419 | 406 | 30 x 30 x 12 | 762 | 323.8 | 559 | 473 |
| 22 x 18 | 559.0 | 457.0 | 419 | 394 | 30 x 30 x 10 | 762 | 273.0 | 559 | 460 |
| 22 x 16 | 559.0 | 406.4 | 419 | 381 | |||||
| 22 X 14 | 559.0 | 355.6 | 419 | 381 | 32 x 32 x 30 | 813 | 762.0 | 597 | 584 |
| 22 X 12 | 559.0 | 323.8 | 419 | 371 | 32 X 32 X 28 | 813 | 711.0 | 597 | 572 |
| 22 X 10 | 559.0 | 273.0 | 419 | 359 | 32 X 32 X 26 | 813 | 660.0 | 597 | 572 |
| 32 x 32 x 24 | 813 | 610.0 | 597 | 559 | |||||
| 24 X 22 | 610.0 | 559.0 | 432 | 432 | |||||
| 24 X 20 | 610.0 | 508.0 | 432 | 432 | 32 X 32 X 22 | 813 | 559.0 | 597 | 546 |
| 24 X 18 | 610.0 | 457.0 | 432 | 419 | 32 X 32 X 20 | 813 | 508.0 | 597 | 533 |
| 32 X 32 X 18 | 813 | 457.0 | 597 | 521 | |||||
| 24 X 16 | 610.0 | 406.4 | 432 | 406 | 32 x 32 x 16 | 813 | 406.4 | 597 | 508 |
| 24 X 14 | 610.0 | 355.6 | 432 | 406 | 32 X 32 X 14 | 813 | 355.6 | 597 | 508 |
| 24 X 12 | 610.0 | 323.8 | 432 | 397 | |||||
| 24 x 10 | 610.0 | 273.0 | 432 | 384 | 34 x 34 x 32 | 864 | 813.0 | 635 | 622 |
| 34 x 34 x 30 | 864 | 762.0 | 635 | 610 | |||||
| 26 X 24 | 660.0 | 610.0 | 495 | 483 | 34 x 34 x 28 | 864 | 711.0 | 635 | 597 |
| 26 x 22 | 660.0 | 559.0 | 495 | 470 | 34 x 34 x 26 | 864 | 660.0 | 635 | 597 |
| 26 x 20 | 660.0 | 508.0 | 495 | 457 | |||||
| 34 x 34 x 24 | 864 | 610.0 | 635 | 584 | |||||
| 26 x 18 | 660.0 | 457.0 | 495 | 444 | 34 x 34 x 22 | 864 | 559.0 | 635 | 572 |
| 26 x 16 | 660.0 | 406.4 | 495 | 432 | 34 x 34 x 20 | 864 | 508.0 | 635 | 559 |
| 26 x 14 | 660.0 | 355.6 | 495 | 432 | 34 x 34 x 18 | 864 | 457.0 | 635 | 546 |
| 26 x 12 | 660.0 | 323.8 | 495 | 422 | 34 x 34 x 16 | 864 | 406.4 | 635 | 533 |
Uygulama/Kullanım
Düşük ve orta basınçlı sıvı boru hattı, kazan, petrol ve doğal gaz endüstrisi, sondaj, kimyasal endüstrisi,
Elektrik endüstrisi, gemi yapımı, gübre ekipmanı ve boru hattı, yapı, petrokimya, ilaç endüstrisi vb.
Malzeme Spesifikasyonu
İsimlendirme: A 234/A 234M ¥ 05 Alyanslı çelik ve demirden yapılan boru armatürleri için standart özellik
Orta ve Yüksek Sıcaklıkta Hizmet
Bu spesifikasyon, dikişsiz ve kaynaklı yapılardaki dövme karbon çelik ve alaşımlı çelik armatürlerini kapsar.
ASME B16'nın en son gözden geçirilmesiyle.9, B16.11, MSS SP-79 ve MSS SP-95. Bu armatürler basınçlı borularda kullanılmak içindir.
ve orta ve yüksek sıcaklıklarda hizmet için basınçlı kapların üretimi.
MSS standartları, A 960 spesifikasyonunun S58 Ek Gereksinimine uygun olarak sunulmalıdır.
Kimyasal Gereksinimler (Tasarım, %)
| Sınıf ve Malzeme | C | M | P | S | Silikon | Krom | Molibden | Nikel | Bakır |
| WPBB,C,D,E,F0.30 en fazla | 0.29 ¢1.06 | 0.05 | 0.058 | 0.10 dakika. | 0.40 en fazla | 0.15 en fazla | 0.40 en fazla | 0.40 en fazla | |
| WPCC,D,E,F0.35 en fazla | 0.29 ¢1.06 | 0.05 | 0.058 | 0.10 dakika. | 0.40 en fazla | 0.15 en fazla | 0.40 en fazla | 0.40 en fazla | |
| WP1 | 0.28 maksimum | 0.30'0'dur.90 | 0.045 | 0.045 | 0.10 ¢ 0.50 | . . . | 0.44 ¢ 0.65. . . . . . | ||
| WP12 CL1, | 0.05'0.20 | 0.30'0'dur.80 | 0.045 | 0.045 | 0.60 en fazla | 0.80 ¢1.25 | 0.44 ¢ 0.65. . . . . . | ||
| WP12 CL2 | |||||||||
| WP11 CL1 | 0.05'0.15 | 0.30'0'dur.60 | 0.03 | 0.03 | 0.50 ¢1.00 | 1.00 ¢1.50 | 0.44 ¢ 0.65. . . . . . | ||
| WP11 CL2, | 0.05'0.20 | 0.30'0'dur.80 | 0.04 | 0.04 | 0.50 ¢1.00 | 1.00 ¢1.50 | 0.44 ¢ 0.65. . . . . . | ||
| WP11 CL3 | |||||||||
| WP22 CL1, | 0.05'0.15 | 0.30'0'dur.60 | 0.04 | 0.04 | 0.50 en fazla | 1.90 ¢2.60 | 0.87 ¢ 1.13. . . . . . | ||
| WP22 CL3 | |||||||||
| WP5 CL1, | 0.15 en fazla | 0.30'0'dur.60 | 0.04 | 0.03 | 0.50 en fazla | 4.06.0 | 0.44 ¢ 0.65. . . . . . | ||
| WP5 CL3 | |||||||||
| WP9 CL1, | 0.15 en fazla | 0.30'0'dur.60 | 0.03 | 0.03 | 1.00 en fazla | 8.0 ¢10.0 | 0.90 ¢ 1.10. . . . . . | ||
| WP9 CL3 WPR | |||||||||
| 0.20 en fazla | 0.40 ¢1.06 | 0.045 | 0.05 | . . . | . . . | . . . | 1.60 ¢2.24 | 0.75 ¢1.25 | |
| WP91 | 0.08'0.12 | 0.30'0'dur.60 | 0.02 | 0.01 | 0.20'0.50 | 80.099'a.5 | 0.85 ¢1.05 | 0.40 en fazla | . . . |
| WP911 | 0.09'0.13 | 0.30'0'dur.60 | 0.02 | 0.01 | 0.10 ¢ 0.50 | 8.5'9.5 | 0.90 ¢1.10 | 0.40 en fazla |
. .
|
Mekanik performans gereksinimleri
| WPC, | WP11 CL1, | WP11 CL3, | |||||||
| Sınıf ve işaretleme sembolü | WPB | WP11 CL2, | WP1 | WP22 CL1, | WPR | WP22 CL3 | WP91 | WP911 | WP12 CL1 |
| WP12 CL2 | WP5 CL1 | WP5 CL3 | |||||||
| WP9 CL1 | WP9 CL3 | ||||||||
| Çekim sıklığı, aralık ksi [MPa] | 60 ¢ 85 | 70 ¢95 | 55 ¢80 | 60 ¢ 85 | 63 ¢ 88 | 75 ¢100 | 85 ¥ 110 | 90 ¢ 120 | 60 ¢ 85 |
| [415 ₹585] | [485 ¥655] | [380550] | [415 ₹585] | [435?? 605] | [520690] | [585 ₹760] | [620?? 840] | [415 ₹585] | |
| Çekim gücü, min, ksi [MPa] | 35 [240] | 40 [275] | 30 [205] | 30 [205] | 46 [315] | 45 [310] | 60 [415] | 64 [440] | 32 [220] |
|
(0,2% ofset veya 0,5% uzatma-alt yük) |
|||||||||
Üretim süreci
Dirsek İşaretleme süreci ve yeniden donanım
ELBOW şekillendirme işleme
Tee form Süreç ve ekipman
Redüktor Form işlemi ve ekipmanı
Kum fırlatma işlemi ve ekipmanları
Beveling Süreci
Resim dükkanı
Paket Gönderi için
Referans Standartları
ASME B16.9 Butt kaynaklı armatürler için spesifikasyon
ASME B16.9 özelliği, endüstriyel inşaat boru hatlarında uygulanan kıvrımlı kaynaklı ekipmanlar için tasarlanmıştır.
tee, cross, cap, reducer vb.
Standart Kapsam
Standart, NPS 1/2 ile NPS 48 (DN15-DN1200) arasındaki fabrika üretimi dövme çubuklı kaynaklı boru armatürleri özelliklerini içerir.
Toplam boyutlar, tolerans değerleri, test yöntemleri ve işaretlemeler.
Özel Ayarlar
Burada özel armatürler, alıcı ve üreticiler arasında anlaşılan özel boyutları, şekilleri ve toleransları ifade eder.
Üretilmiş Fittings
Çember veya kesişim kaynakları ile üretilen yan parçalar ve diğer armatürler boru üretimi olarak kabul edilir.
Bu standardı uygulayamadım.
ASME B16.9'daki birimler hem SI (Metrik) hem de ABD Alışkanlık Birimlerinde belirtilmelidir.
Referans Standartları
Bireysel referanslarda her bir standardın ve spesifikasyonun özel sürümünü belirlemek pratik olarak kabul edilmez.
Referanslı standartların bir önceki baskısına uygun ve diğer tüm yönlerden bu standarta uygun bir ürün
uygulandığı kabul edilir.
ASME B16.5: Boru Flanges ve Flanged Fittings: NPS 1 ¢ 2 NPS 24 Metric / Inch Standartı üzerinden
ASME B16.25: Arka kaynak uçları için
ASME B31: Basınçlı borular için kod
ASME B31.3Süreç boruları
ASME B36.10M, Saldırılmış ve dikişsiz dövme çelik boru
ASME B36.19M, paslanmaz çelik boru
ASME Kazan ve Basınçlı Kap Kodu
ASTM A234/A234M-17, Dönüştürülmüş karbon çelik ve alaşımlı çelik boru armatürleri için spesifikasyon
Orta ve Yüksek Sıcaklıkta Hizmet
ASTM A403/A403M-16, Kavga edilmiş austenitik paslanmaz çelik boru armatürleri için spesifikasyon
ASTM A420/A420M-16, Dönüştürülmüş karbon çelik ve alaşımlı çelik boru armatürleri için spesifikasyon
Düşük Sıcaklık Servisi
ASTM A815/A815M-14e1, Ferritik, Ferritik/Austenitik ve Martensitik Paslanmaz Çelik boru armatürleri için spesifikasyon
ASTM A960/A960M-16a, Kavramalı Çelik Boru Fittings için Ortak Gereksinimler Spesifikasyonu
ASTM E29-13, Specifikasyonlara Uygunluğu Belirlemek İçin Test Verilerinde Önemli Rakamları Kullanma Uygulamaları
ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Diğer maddeler için. (Alüminyum, Titanyum, Nikel ve alaşım)
Sık Sorulan Sorular/ Müşteri Soruları ve Cevapları
S: Müşteri A105'te kıvrımlı kaynak armatürleri istedi:
A: En yaygın karbon çelik buttweld montaj malzemesi A234WPB'dir.
Ancak A105 ya da A106 kıç kaynağı gibi bir şey yok. A106 Gr.B boru sınıfı için.
A234WPB armatürleri A106GR.B borulardan yapılır.
Yüksek basınçlı armatürler veya flensler
S: Müşteri Normalleştirilmiş kıvrak kaynak armatürleri istiyor:
A: Bu da yanlış bir kavramdır, çünkü flensler A105 ve A105 N'de mevcuttur.
Bununla birlikte, A234WPBN diye bir şey yoktur.
Bu normalleştirilmiş ısı işleme süreci yapıldı, Özellikle dirsekler ve Tees Müşteri ihtiyaç
normalize olan butt weld fittings yüksek verimli ve standart bir prosedür olarak normalize edilmiş WPL6 fittings gerektirir.
S: Müşteri boru programını belirtmeyi unuttu:
A: Buttweld armatürleri boru boyutlarına göre satılır, ancak boru şemaları, armatürün kimliğine uymak için belirtilmelidir.
Eğer bir zaman çizelgesi belirtilmezse, standart bir duvar talep edildiğini varsayalım.
S; Müşteri kaynaklı veya dikişsiz kıç kaynaklı montajı belirtmeyi unutuyor:
A: Butt kaynak armatürleri hem kaynaklı hem de dikişsiz yapılandırmada mevcuttur.
Sıvısız boru armatürleri genellikle daha pahalıdır.
Saldırılmış boru armatürleri ERW kaynaklı karbon çelik veya
Paslanmaz çelik boru. 1⁄2 ′′'den 72 ′′'ye kadar boyutlarda mevcuttur ve dikişsiz armatürlerden daha uygun fiyatlıdır.
S: Kısa Yarıçap (SR) veya Uzun Yarıçap (LR) ne anlama gelir?
A: sıklıkla SR45 dirseği veya LR45 dirseği duyacaksınız. 45 veya 90 buttweld montajı için bükme açısına atıfta bulunur
Akış yönünü değiştirmek için.Uzun yarıçaplı bir dirseğin (LR 90 dirseği veya LR 45 dirseği)
Yani, 6 inç LR 90'ın bükme yarıçapları 1,5 x nominal boru boyutudur.
Kısa yarıçaplı bir dirseğin (SR45 veya SR90) bir boru bükülmesi vardır.
6 ̊ nominal boru boyutuna sahip bir bükme yarıçapına sahiptir.
S: 3R veya 3D dirseği borusu montajı nedir?
Birincisi, 3R veya 3D terimleri eşanlamlı olarak kullanılır.
3R dirseği 3 boyutlu dirseğe eşittir
DEYE PIPING COMPANY Hizmetleri
1Teknik destek
2Çiğ maddelerin kalite kontrolü.
3Üretim sırasında denetim.
4Son test yüzey, boyut, PT testi, RT testi, ultrasonik testi içerir.
5- Test raporları.
4Esnek teslimat şartları EXW FOB CIF CFR DDP DDU
5Esnek ödeme yöntemleri: LC. TT. DP
6Özel pakette logo, dosya boyutu var.
718 aylık kalite garantisi.
9Herhangi bir hata tespit edildiğinde hava yoluyla ücretsiz değiştirme
10Sorularınıza cevap vermek için 24 saat.
Önerilen Ürünler
