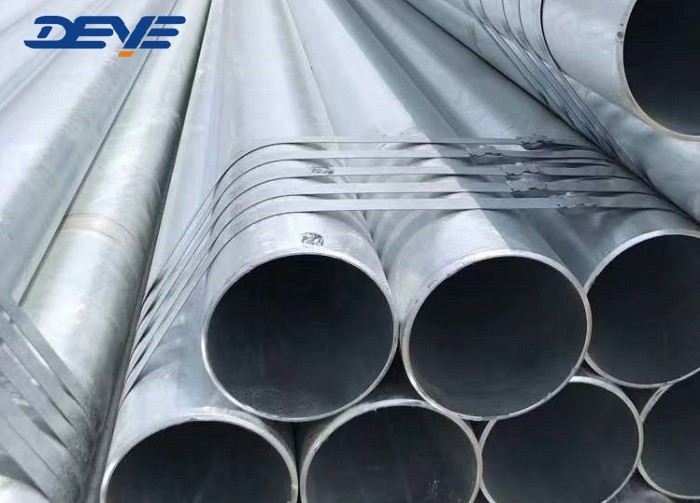

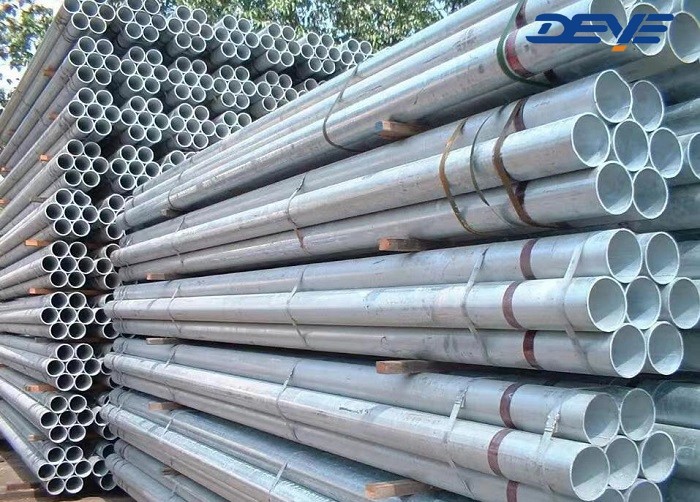

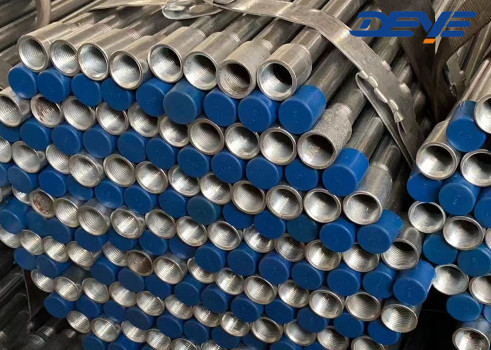

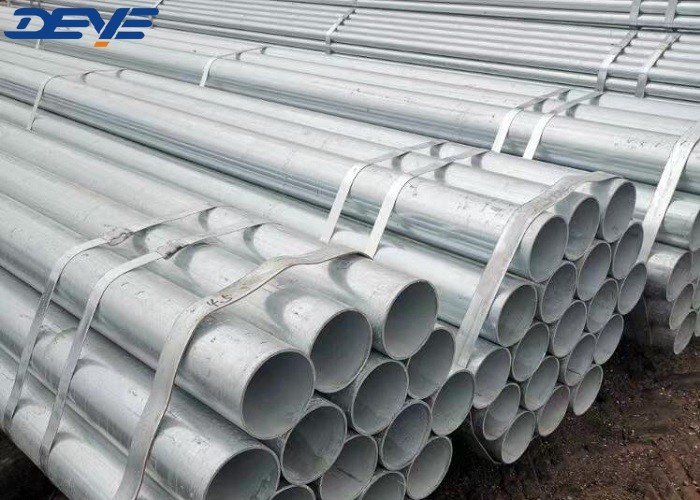

HDG dikişsiz kaynaklı borular PE BE BSPT NPT ile sıcak daldırılmış galvanize

PE BE BSPT NPT ile sıcak daldırılmış galvanizli HDG dikişsiz veya kaynaklı borular

Hot-dip galvanizing (HDG) borular, refere edildiği gibi, üretilen çeliklerin erimiş çinko bir kazan veya küvete daldırılması işlemidir.
Sıcak daldırma galvanizasyonu (HDG), çelik malzemelerinin çinko katmanı ile kaplanması işlemidir.
Tipik galvanizli kaplamalar 3-8 mil (75-200 mikron) kalınlığında değişir.
En iyi uygulama, iç çiftleme yüzeyindeki kaplamayı çıkararak galvanize edildikten sonra deliğe dokunulmasını önerir.

Sıcak. Daldırılmış. Galvanze edilmiş.

1. Daha düşük ilk maliyet. Sıcak daldırma galvanizasyonu genellikle diğer yaygın olarak belirtilen karşılaştırılabilir koruyuculara kıyasla en düşük ilk maliyete sahiptir.
Boya gibi işgücü yoğunluklu kaplamaların uygulama maliyeti, fabrikalarda uygulanan sıcak daldırma galvanizasyonunun maliyetinden çok daha fazla artmıştır.

2Daha düşük bakım / daha düşük uzun vadeli maliyet.
Daha uzun bir hizmet ömrü boyunca daha düşük bakım maliyetleri nedeniyle, her zaman daha uygun maliyetlidir.
Bakım programları da üretkenliğe olumsuz bir etkiye sahiptir.

3. Uzun ömür. Yapı elemanları üzerindeki sıcak daldırma galvanizli kaplamaların yaşam beklentisi çoğu kırsal ortamda 50 yılı aşmaktadır ve
Çoğu aşındırıcı kentsel ve kıyı ortamlarında 10 ila 30 yıl.

4Yüzeyin hazırlanması: Asitle batırılmak çelik yüzeylerin tekdüze temizlenmesini sağlar, bunun aksine, abrazif patlama temizliğine organik kaplamalar uygulanmalıdır.
Ek olarak, organik kaplamaların uygulanması yaygın olarak yaygın olan kaplamalar açısından sınırlıdır.
Bu durum, ağır kullanımlı boya sisteminin uygulanması maliyetini artırıyor.

5Sıcak dip galvanizli kaplama, çelik yüzeyine metalürjik olarak yapıştırılır.

6Çevre dostu. Kaplama toksik değildir ve uçucu maddeler içermez.

7• Kaplama uygulamasının hızı: Tam bir koruyucu kaplama birkaç dakika içinde uygulanabilir, karşılaştırılabilir bir çok katlı boya sistemi ise bir haftaya kadar sürebilir.
Sıcak daldırma galvanizli kaplamanın etkili uygulanması hava koşullarına bağlı değildir.

Ürün Bilgisi/Başlangıç Bilgisi/Önerim

Teknoloji/Teknik Veri Sayfaları

ANSI B36'ya göre dikişsiz borular için kalınlık listesi.10

Birim: MM

Boyut Tasarımı

Dış çapı

Kimlik... İç çapı

Duvar kalınlığı

L... Uzunluk

Eğer minimum duvar kalınlığı gerekliyse, sadece poz tarafında değişikliklere izin verilir.

Butt kaynak uçları

ANSI / ASME B16.25-2007

Şekil 4 GTAW Kök Geçidi için Kaynak Bevel Ayrıntıları [WT > 3mm (0,12 in.) 10mm (0,38 in.) dahil]

Genel notlar:

a) Bu detay, nominal kalınlığı 3 mm'den fazla olan kök geçidinin gaz volfram yay kaynakları (GTAW) için geçerlidir

(b) Doğrusal boyutlar milimetre ile parantez içinde inç değerleri ile gösterilmiştir.

Doğruluk Gerekli

Tandard boruları ve borular gözüne doğru verilir: özel uygulamalar için

Alıcı ve boru arasında düz çizgiden izin verilen sapma anlaşılabilir.

üreticisi; düz çizgiden izin verilen en yüksek sapma

ölçüm uzunluğuna L, örneğin 1mm/1000mm olarak belirtilmelidir.

Eksantriklik

E en büyük ve en küçük arasındaki farkın yarısıdır.

bir kesimde duvar kalınlığı (WT) değerleri.

mm açısından:

Bununla birlikte, eksantriklik bu kesimin ortalama duvar kalınlığının yüzdesi olarak ifade edilir.

İç ve dış orta çapı

D0 herhangi bir boru veya borunun en küçük ve en büyük boru çapı arasındaki aritmetik ortalama

Eğer minimum duvar kalınlığı gerekliyse, sadece artı tarafında değişikliklere izin verilir.

Yumurtalık

O, herhangi bir tüp çevresindeki en büyük ve en küçük çap arasındaki fark.

Orta çapın yüzdesi olarak:

Yumurtalık, eksantriklik ile karıştırılmamalıdır.

Galvanizasyon süreci

Sık Sorulan Sorular: Soru ve Cevaplar

S: Dikişsiz borular ve dikişsiz tüpler arasındaki fark nedir?

A:Dikişsiz çelik borular dikişsiz borularla karıştırılmamalıdır. Aslında borular ve borular arasında sadece anlamsal olmayan birkaç önemli fark vardır."Tüp" kelimesi, sıvı taşımak için kullanılan tüplere atfeder., "Tüp" sözcüğü, yapısal/mekanik uygulamalarda, enstrümanlama sistemlerinde kullanılan tüp biçimli kesimlere (farklı şekillerde, yuvarlak, oval, kare) atfeder.ve kazanlar gibi basınçlı ekipmanların yapımı, ısı değiştiricileri ve süper ısıtıcılar.

S: Dikişsiz boruların toleransı nedir?

A:API 5L / A106GR.B dikişsiz boru için boyut toleransı.

1. dış çapları için daha az 2 3/8 inç (60.3 mm), boru gövdesi çapı toleransı +/- 0.5 mm. boru sonu +/- 0.5 mm;024 mm).

2. 2 3/8 inç (60.3) ile 24 inç (610 mm) arasında veya daha yüksek olan OD için, boru gövdesinde (diametre toleransı) +/- 0.0075D, boru ucu +/- 0.005D ama maksimum +/-1.6 mm (0.063 mm);

Boru gövdesi için yuvarlaklık toleransı≤0.015D, boru sonu≤0.01D.

(Üreticiler ve müşterilerle anlaşıldığında, daha sıkı toleranslar uygulanabilir)

3Duvar kalınlığı için.

4 mm (0 0157 inç) altında, tolerans +0,6 (0,024 mm), -0,5 mm (0,020 inç);

API 5L dikişsiz çelik boru kalınlığı için 4 mm ila 10 mm (0,394 inç), +0, 150t, -0,125t;

API dikişsiz boru kalınlığı için 10 mm ila 25 mm (0,984 inç), +/- 0,125t;

Duvar kalınlığı≥25 mm, +3.7 mm veya +0.1t (daha büyükse) ve -3.0 mm (0,120 inç) veya -0.1t (daha büyükse).

t kalınlık için,

4Düzlük için, tam uzunluk için maksimum, tolerans en fazla uzunluğun %0.15'i.

5Düzlük, boru ucundaki maksimum sapma ≤0,3 mm/m olmalıdır.

6Uzunluk genel için +/- 200 mm, özel için +/- 25.4 mm.
