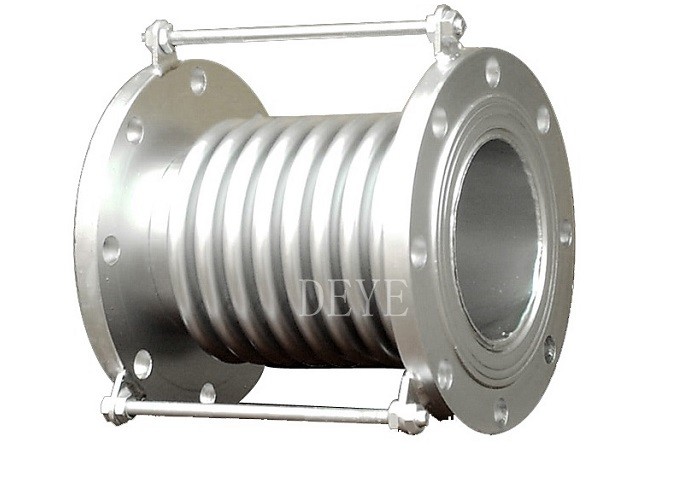

SS Metal Bellows CL150 PN16 PN25 ile genişleme eklemleri
| Menşe yeri | Çin |
|---|---|
| Marka adı | DEYE |
| Sertifika | ISO9001:2015 PED |
| Model numarası | DY-RJ-U12 |
| Document | Product Brochure PDF |
| Min sipariş miktarı | 10 PCS |
| Fiyat | USD2-USD25 each |
| Ambalaj bilgileri | karton kutu + kat ahşap kasalar veya karton + Paletler |
| Teslim süresi | Normal sipariş için 20 gün, stoklu ürünler için 7 gün |
| Ödeme koşulları | T/T, L/C, D/P |
| Yetenek temini | 1000 ADET BİR AY |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Türleri | Tek Küre Tipi, İkiz Küre Tipi, Çift Küre tipi, çift bilyalı tip, Rakor Bağlantı Parçaları Tipi | Kauçuk Malzeme | EPDM, NBR, BUNA, Neopren, VİTON, PTFE, Hypalon |
|---|---|---|---|
| Flanş Tipi | HDG, Elektrik, Galvanizli, Sink kaplı, Paslanmaz Çelik | Değerlendirme | PN10 PN16 PN25 CL150LBS 150# |
| boyut | 2" (DN50MM) - 144" ((DN3600MM) | ||
| Vurgulamak | Metal balon genişleme eklemleri,SS balon genişleme eklemleri,PN25 alt eklem genişlemesi |
||
Ürün Açıklaması
SS METAL BELLOWS CL150 PN16 PN25 ile genişleme eklemi
Metal genişleme eklemleri, boru hatlarında, konteynerlerde ve makinelerde termal genişleme ve göreceli hareket için telafi elemanlarıdır.
Uygulamaya bağlı olarak, bir veya daha fazla metal dalgalanmış borudan, her iki ucundaki bağlantılardan ve çekme çubuklarından oluşur.
Üç temel hareket türüne dayanarak farklılık gösterirler: eksenel, açısal ve yan genişleme eklemleri.
Enerji üretimi, kâğıt endüstrisi, kimyasal endüstrisi, su arıtma, petrol ve doğal gaz gibi.
boru hattındaki termal hareket veya titreşimden bağımsız olarak.
Boyut aralığı:
1-48
Proje malzeme sınıfı:
Karbon çelik: ST37, Q235, A105
Austenitik Paslanmaz Çelikler: 304 SS, 321 SS, 304L SS, 347 SS, 310 SS, 316 SS, 316L SS, 904L
Nikel alaşımları: Inconel 600, Inconel 601, Inconel 625, Incoloy 800, Incoloy 800H, Incoloy 825, Monel 400,
Yemek genişleme ekleminin teknik çizimleri/Metal genişleme eklemleri
Tip 01 Boyut
| Boyut | Dalgalanma | Çalışma basıncı ((bar) | Etkili | - Max. - Hayır. | Sağlanan Uzunluk ((mm) | ||||||||
| 10 | 16 | 25 | 10 | 16 | 25 | alanı | Aşırı doz | ||||||
| DN | Qty | Aksyal Kompensasyon ((mm) | Sıkıştırma gücü ((N/mm) | (cm)2) | (mm) | Flanged Son | Kaynatılmış uç | ||||||
| 32 | 8 | 20 | 18 | 15 | 26 | 63 | 98 | 16 | 225 | 160 | 250 | 264 | 280 |
| 40 | 8 | 20 | 18 | 15 | 44 | 89 | 106 | 23 | 244 | 164 | 259 | 269 | 289 |
| 50 | 8 | 20 | 18 | 15 | 70 | 70 | 138 | 37 | 259 | 172 | 276 | 282 | 306 |
| 65 | 8 | 26 | 22 | 19 | 44 | 55 | 68 | 55 | 270 | 215 | 294 | 300 | 322 |
| 80 | 8 | 34 | 28 | 25 | 33 | 41 | 54 | 81 | 284 | 240 | 338 | 344 | 366 |
| 100 | 6 | 40 | 35 | 29 | 75 | 93 | 117 | 121 | 304 | 235 | 317 | 323 | 345 |
| 125 | 5 | 38 | 34 | 29 | 59 | 74 | 92 | 180 | 334 | 282 | 314 | 316 | 342 |
| 150 | 5 | 40 | 34 | 29 | 62 | 78 | 97 | 257 | 364 | 282 | 339 | 338 | 367 |
| 200 | 4 | 42 | 38 | 34 | 68 | 78 | 111 | 479 | 442 | 280 | 348 | 348 | 372 |
| 250 | 4 | 59 | 52 | 47 | 42 | 45 | 55 | 769 | 507 | 315 | 379 | 415 | 379 |
| 300 | 4 | 59 | 52 | 47 | 59 | 65 | 71 | 1105 | 562 | 366 | 427 | 466 | 467 |
Tip 02 Boyut
| NPS | Dalgalanma | Çalışma basıncı ((bar) | Etkili | - Max. - Hayır. | Sağlanan Uzunluk ((mm) | ||||||||
| 10 | 16 | 25 | 10 | 16 | 25 | alanı | Aşırı doz. | ||||||
| DN | Qty | Aksyal Kompensasyon ((mm) | Sıkıştırma gücü ((N/mm) | (cm)2) | (mm) | Flanged Son | Kaynatılmış uç | ||||||
| 32 | 16 | 41 | 36 | 31 | 14 | 32 | 47 | 16 | 225 | 224 | 291 | 316 | 321 |
| 40 | 16 | 41 | 36 | 31 | 22 | 45 | 55 | 23 | 244 | 230 | 304 | 319 | 334 |
| 50 | 16 | 41 | 36 | 31 | 35 | 35 | 70 | 37 | 259 | 240 | 342 | 347 | 372 |
| 65 | 12 | 38 | 34 | 29 | 32 | 40 | 50 | 55 | 270 | 260 | 334 | 340 | 362 |
| 80 | 10 | 49 | 43 | 38 | 21 | 26 | 33 | 81 | 284 | 270 | 368 | 374 | 390 |
| 100 | 10 | 64 | 57 | 49 | 40 | 50 | 63 | 121 | 304 | 305 | 381 | 387 | 409 |
| 125 | 9 | 66 | 58 | 50 | 36 | 45 | 56 | 180 | 334 | 382 | 386 | 388 | 414 |
| 150 | 8 | 64 | 54 | 46 | 51 | 59 | 65 | 257 | 364 | 356 | 399 | 402 | 427 |
| 200 | 6 | 59 | 53 | 48 | 52 | 58 | 78 | 479 | 442 | 340 | 402 | 402 | 426 |
| 250 | 6 | 87 | 79 | 71 | 35 | 39 | 47 | 769 | 507 | 393 | 459 | 493 | 399 |
| 300 | 6 | 87 | 79 | 71 | 37 | 41 | 45 | 1105 | 562 | 464 | 525 | 564 | 565 |
Metal genişleme eklemleri genellikle hangi uygulamalarda kullanılır?
Metal baltalar ve genişleme eklemleri, boru hatlarında ve ekipmanlarda termal genişleme, titreşim, hizalama ve diğer hareket türlerini telafi etmek için yaygın olarak çeşitli uygulamalarda kullanılır.Aşağıda metal balta ve genişleme eklemleri için bazı yaygın uygulamalar bulunmaktadır:
•HVAC sistemleri: Metal balonlar ve genişleme eklemleri ısıtma, havalandırma,ve klima (HVAC) sistemleri, sıcaklık ve basınç değişimlerinden kaynaklanan termal genişleme ve daralmayı emiyor.
• Havacılık endüstrisi
•Petrokimya sanayi
• Elektrik üretimi
•Tıbbi ekipman
• Otomotiv endüstrisi
•Yarı iletken endüstrisi: Metal balonlar ve genişleme eklemleri, boşluk odalarında ve diğer ekipmanlarda hareket ve titreşimleri telafi etmek için yarı iletken endüstrisinde kullanılır.
Özel uygulamam için doğru metal genişleme eklemini nasıl seçebilirim?
Özel endüstriyel uygulamalarda dayanıklılıklarını ve güvenilirliklerini sağlamak için metal baltalar ve genişleme eklemleri için doğru malzemeyi seçmek önemlidir.Ele alacağınız malzemeyi seçerken göz önünde bulundurmanız gereken bazı etkenler şunlardır::
- Sıcaklık: Malzeme, uygulamanın sıcaklık aralığına dayanabilmelidir.Bu nedenle beklenen sıcaklık aralığına dayanabilecek bir malzeme seçmek önemlidir..
- Korozyona dayanıklılık: Koroziv maddelerin bulunduğu endüstrilerde, korozyona dayanıklı bir malzeme seçmek önemlidir.Paslanmaz çelik ve Inconel gibi malzemeler genellikle korozyona dayanıklı özellikleri için kullanılır.
- Basınç: Malzeme, uygulanan basınca dayanabilmelidir.Bu nedenle beklenen basınç aralığına dayanabilecek bir malzeme seçmek önemlidir..
- Esneklik: Malzeme, uygulamada hareket ve titreşimlere uyum sağlayacak kadar esnek olmalıdır.
- Maliyet: Malzemenin maliyeti, belirli endüstriyel uygulama ile ilişkili olarak dikkate alınmalıdır.Bu nedenle, uygulama için maliyetle uygun bir malzeme seçmek önemlidir..
Belirli bir endüstri uygulaması için en iyi malzemeyi belirlemek için metal balon ve genişleme eklemlerinin üreticisi veya tedarikçisiyle görüşmek önemlidir.Bu alanda uzmanlık ve deneyime dayanan rehberlik ve öneriler sunabilirler..
Bellows Systems mühendislik ve teknik satış personeli, başvurunuza göre doğru malzeme seçimi yapmanıza yardımcı olabilir.
Özellikler
Aksyal hareketleri emiyor (uzantı ve sıkıştırma).
Aksyal hareket, bir mekanda boş uzunluğundan balonun boyut uzunluğundaki değişimdir.
boylam eksenine paralel yönde.
Yan hareketleri emiyorum.
Yan hareket, balonun boylam eksenine dik bir yönde bir ucunun diğer ucuna göreceli hareketidir.
Köşe ve bükülme hareketlerini emiyor.
Köşe hareketi, bülbüllerin boylam ekseninin bir dönme noktasına doğru döngüsel hareketidir.
Balonların ucunun diğer ucuna göre, balonların merkez çizgisi.
Titremeyi azalt.
Lastik genişleme eklemleri, ekipmanlardan kaynaklanan titreşimleri izole eder veya azaltır.
Vibrasyon miktarı azalır ve ekipmanları bu olumsuz etkilerden korurlar.
Sessiz ses iletimi.
Kauçuk genişleme eklemleri, eklemlerin ve çiftleşme flenslerinin çelik kauçuk arayüzü nedeniyle ses iletimini azaltma eğilimindedir.
Lastik eklemin el kitabı ve montaj notları
1Genişleme eklemlerinin montajı, istenen genişleme boru inşaat çizimlerine ve montaj talimatlarına uygun olmalıdır.
2, Boru hattının genişleme eklemini yerleştirmek için yaklaşık olarak sabitlenmelidir.
ve genişleme eklemleri bir rol oynayabilir, bu nedenle ayarların yönlendirilmesi ve sabitlenmesi teknik bilgilerin tasarım departmanlarına sıkı bir şekilde uygun olmalıdır.Sabit bir desteğin belirlenmesi prensibi, lütfen "Bellows Genişleme Eklemleri Kurulum Kılavuzu"na bakın.
3, Bir balon genişleme ekleminin ince bir paslanmaz çelik plaka ile oluştuğu için hareket, kaldırma ve kaynakta kaybedildiğinde, periyotta çarpmamak, çizik, kemik,kaynak sıçraması ve diğer nedenler balon hasarına
4Kurulum ve borulardan önce çıkarılmalıdır dış cisim normal hareketli borular sağlamak için
5Akış okları yüklemek için genişleme eklemleri için bir akış medya istekleri gereklidir.
6, Balonları iyi çalışma durumunda yapmak için,eksel, yan, dönüş transfer boru kurulum hatası da dahil olmak üzere deformasyonda genişleme eklemleri yükleyemez
7, genişleme eklemleri kurulmuş, tüm sarı boyanmış kaldırmak için hareket etmeden önce sistemde çalıştırmak sabit bir vida kaybetmek
8, kumaş lif genişleme eklem, ön kompresyonun uygun şekilde yürütülmesi nedeniyle kurulum nedeniyle gerilme yer değiştirmesine maruz kalmaz, boru hattı eğilmez,Yer değiştirme ve eksenel uzatma, Normal çalışma durumunda destek panosunu sökmek için mümkün olan en kısa sürede kurulu olan esnek kazık koruma halkaları dikkat edilmelidir.
Uygulama:
Petrol ve gaz, tuzsuzlama, soğutma sistemleri, pompalar, kimyasal tesisler, ısıtma, havalandırma
ve klima, Gemicilik, Offshore uygulamaları, Su arıtma tesisleri
Kanalizasyon, Sanitasyon boru sistemleri, Morluk ve kağıt tesisleri, Soğutulmuş veya sıcak su boru sistemleri, Soğutma sistemleri, Elektrik üretimi, Fosfat tesisleri, İçme suyu, Gıda işlemi
