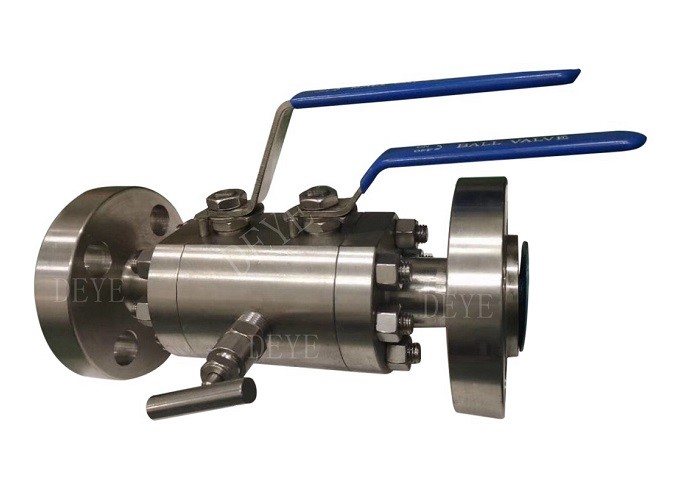

Özel Tasarımlı DBB-DBB-02F ile Dökme Paslanmaz Çelik DBB Top Valfı
| Menşe yeri | Çin |
|---|---|
| Marka adı | DEYE |
| Sertifika | ISO9001:2015 PED |
| Model numarası | DY-V-14 |
| Document | Product Brochure PDF |
| Min sipariş miktarı | 10 PCS |
| Fiyat | USD2-USD20000 each |
| Ambalaj bilgileri | karton kutu + kat ahşap kasalar veya karton + Paletler |
| Teslim süresi | Normal sipariş için 20 gün, stoklu ürünler için 7 gün |
| Ödeme koşulları | T/T, L/C, D/P |
| Yetenek temini | 1000 ADET BİR AY |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Vurgulamak | Paslanmaz Çelik dbb top valfi,Kalıplı dbb top vanalı,Çifte bloklu ve kanama küre valfleri |
||
|---|---|---|---|
Ürün Açıklaması
Top valfisıvının akışını açmak ve kapatmak için küresel bir diske sahiptirler.tasarımı yıllarca çalıştırıldıktan sonra bile çok sıkı ve sızıntısız bir mühürlenmeyi garanti eder.. İki ana tip top valfi yüzen ve trunnion tasarımlarıdır (yan veya üst giriş). Vücut dökülebilir veya dövülebilir ve monolitik veya bölünmüş (2 veya 3 parçaya ayrılır). API 6D ve ASME B16.34 önemli özellikler.
Ürün Bilgisi / Ürün Tanımı / Temel Bilgi / Spesifikasyon
| API VALVE Standartı |
API6D Kapı valfi, fiş valfi ve top valfi Petrol ve doğal gaz endüstrileri için API600 Bolted Bonnet Çelik Kapı Valfları API602 Kalıp çelik valfler API603 Paslanmaz çelik valf API609 Kelebek valfi API594 Wafer, Lug kontrol valfi BS1868 kontrol valfi BS1873/ / BS 5352 dökme ve dövme küre valfi |
| Valf Türleri | Kelebek valfleri, top valfleri, kapak valfleri, kontrol valfleri, küresel valfler, fiş valfleri, filtreler |
| Yüzen top ve trunnion monte toplu toplu toplu balon, 1pc. 2pc. 3pc'li gövde | |
| Boyut | 1/2 "-48 DN15-DN1200" |
| Bağlantıyı Kapat | Flanş uçları, RF, FF, RTJ, LM, BW uçları, sıvılı uçlar NPT, BSPT, BSPP, Soket kaynaklı uçlar |
| Basınç aralığı |
CL150LBS, 300LBS, 600LBS, 800LBS 900LBS, 1500LBS, 2500LBS PN6 PN10 PN16 PN25 PN40. PN64 PN110, PN160, PN250, PN420 |
| Yüzey | Asit turşusu, cilalanmış, galvanizlenmiş, boyanmış, epoksitli |
Malzeme listesi sınıfı
| Top Valfları tedarik alanı | |||||
| Standart | ANSI B16.34 / API600 / API6D/ DIN EN | ||||
| İnşaat | Yan Giriş tipi, 2-pc, 3-pc gövde, Üst Giriş Tipi 1 pc gövde | ||||
| Top Türü | Yüzen Top 1/2 "-12" büyüklüğünde, 2 "-48" arasında Trunnion Montajlı Top | ||||
| Bağlantı | Flanges RF, RTJ, Threaded Ends NPT BSPT, Socket Ends, Butt Welded Ends | ||||
| Basınç | 150-1500LBS, 1000WOG, 2000WOG, 3000WOG | ||||
| Aküatörler | Kılavuz ile kaldıraç / Dönüştürme kutusu; Motor elektrikli aktüatör, pnevmatik aktüatör | ||||
| Farklı uygulamalara göre parçaların malzemeleri | |||||
| - Hayır. | Parça Adı | Karbon çelik | Paslanmaz çelik | Çifte SS | Karbon S tel |
| 1 | Vücut | A216- WCB | A351- CF8M | 4A/5A | A352- LCB |
| 2 | Bonet | A216- WCB | A351- CF8M | 4A/5A | A352- LCB |
| 3 | Top | A105+ENP//A182- F304 | A182- F316 | SAF2205/2507 | A182- F304 |
| 4 | Kök | A276 - 304 | A276 - 316 | SAF2205/2507 | A276 - 304 |
| 5 | Koltuk | A105+ENP | A182- F316 | SAF2205/2507 | A350- LF2+ENP |
| 6 | Koltuk eklentisi | Cam dolu PTFE | |||
| 7 | Koltuk yayı | A313- 304 | Inconel X- 750 | Inconel X- 750 | A313- 304 |
| 8 | Koltuk O yüzüğü | NPR | Viton | PTFE | Viton |
| 9 | Kök O- halka | NBR 2) | Viton 2) | PTFE | Viton 2) |
| 10 | Bonet Gasketi | Grafit+304 | Grafit+316 | PTFE+2205 | Grafit+304 |
| 11 | Bonet O- halka | NBR | Viton | PTFE | Viton |
| 12 | Antistatik Bahçe | A313- 304 | A313- 316 | SAF2205/2507 | A313- 304 |
| 13 | Alt kapağı | A216- WCB | A182- F316 | SAF2205/2507 | A182- F304 |
| 14 | Bonnet Stud | A193- B7 | A193- B8 | A193- B8 | A320-L7 |
| 15 | Bonnet Stud Fındığı | A194-2H | A194-8 | A194-8 | A194- 4 |
| 16 | Trunnion | A276 - 304 | A276 - 316 | A276 - 316 | A276 - 304 |
| 17 | Trunnion Yerleşimi | 304+PTFE | 316+PTFE | 316+PTFE | 304+PTFE |
| 18 | Gland Flange | A216- WCB | A351- CF8M | A351- CF8M | A352- LCB |
| 19 | Gland Bolt | A193- B7 | A193- B8 | A193- B8 | A193- B7 |
| 20 | Durma plakası | Karbon Çelik+Zn | Karbon Çelik+Zn | Karbon çelik | |
| 21 | El | Karbon çelik | |||
Yüksek sıcaklıklı malzeme CF8, 304, 304H CF8M, 316, 316H CK-20, 310, 310H WC4, WC5, F2, WC6, F11C1.2F12C1.2WC9, F22C1.3, C5, F5, WC4, WC5, F2, WC6, F11C1.2F12C1.2WC9, F22C1.3, C5, F5
Düşük sıcaklık malzemesi A352 LCB, LCC, LC1 LC2, LC3, LC4, CF8M, CF8, CF3M
Alaşım malzemesi: Bronz, IN Conoy, DUPLEX SS, Alaşım 20, Hastelloy C 276, Hastelloy B
Teknik basınç testi
| Kabuk testi | 1.5x çalışma basıncı | ||||
| Mühür testi | 1.1x Çalışma basıncı | ||||
| Mühür için hava testi | 0.6Mpa hava yoluyla | ||||
| Valf Boyutu | En az test süresi (saniye) | ||||
| DN | NPS | Kabuk Gece. 编` |
Arka koltuk (Arka koltuk özelliği olan valfler için) | Kapama kontrol valfleri (API 594) | Kapama Diğer Valflar |
| ≤50 | ≤ 2" | 15 | 15 | 60 | 15 |
| 65 ile 150 arasında | 2 1/2 inçten 6 inçeye kadar | 60 | 60 | 60 | 60 |
| 200 ila 300 | 8-12 inç. | 120 | 60 | 120 | 120 |
| ≥ 350 | ≥14" | 300 | 60 | 120 | 120 |
| a Deneme süresi, valf tamamen hazırlandıktan ve tam basınç altında olduktan sonra denetim süresi. | |||||
| Kapatma testi için izin verilen maksimum sızıntı oranları | |||||||
| Valf Boyutu | Tüm Esnek Koltuk Valfları | Çek dışındaki metal oturma valfleri | Metal oturmuş kontrol valfleri | ||||
| DN (mm) |
NPS | Sıvı Test (dakikada damla) | Gaz testi (balon/dakika) | Sıvı testi (cc/min) | Gaz testi (m3/saat) | Gaz testi (ft3/h) | |
| ≤50 | ≤2 | 0 | 0 | 0 | 6 | 0.08 | 3 |
| 65 | 21/2 | 0 | 5 | 10 | 7.5 | 0.11 | 3.75 |
| 80 | 3 | 0 | 6 | 12 | 9 | 0.13 | 4.5 |
| 100 | 4 | 0 | 8 | 16 | 12 | 0.17 | 6 |
| 125 | 5 | 0 | 10 | 20 | 15 | 0.21 | 7.5 |
| 150 | 6 | 0 | 12 | 24 | 18 | 0.25 | 9 |
| 200 | 8 | 0 | 16 | 32 | 24 | 0.34 | 12 |
| 250 | 10 | 0 | 20 | 40 | 30 | 0.42 | 15 |
| 300 | 12 | 0 | 24 | 48 | 36 | 0.5 | 18 |
| 350 | 14 | 0 | 28 | 56 | 42 | 0.59 | 21 |
| 400 | 16 | 0 | 32 | 64 | 48 | 0.67 | 24 |
| 450 | 18 | 0 | 36 | 72 | 54 | 0.76 | 27 |
| 500 | 20 | 0 | 40 | 80 | 60 | 0.84 | 30 |
| 600 | 24 | 0 | 48 | 96 | 72 | 1.01 | 36 |
| 650 | 26 | 0 | 52 | 104 | 78 | 1.09 | 39 |
| 700 | 28 | 0 | 56 | 112 | 84 | 1.18 | 42 |
| 750 | 30 | 0 | 60 | 120 | 90 | 1.26 | 45 |
| 800 | 32 | 0 | 64 | 128 | 96 | 1.34 | 48 |
| 900 | 36 | 0 | 72 | 144 | 108 | 1.51 | 54 |
| 1000 | 40 | 0 | 80 | 160 | 120 | 1.68 | 60 |
| 1050 | 42 | 0 | 84 | 168 | 126 | 1.76 | 63 |
| 1200 | 48 | 0 | 96 | 192 | 144 | 2.02 | 72 |
| a Sıvı test için, 1 ml 16 damla ile eşdeğer olarak kabul edilir. b En az belirtilen test süresi boyunca hiçbir sızıntı olmamalıdır. Sıvı test için 0 damla, en az belirtilen test süresi boyunca görünür bir sızıntı olmadığını gösterir. Gaz testi için,0 kabarcık, en az belirtilen test süresi başına 1 kabarcıktan daha az anlamına gelir.. |
|||||||
Top Valf Kataloğu Sayfaları/Bölüm Listesi
Uygulama:
Valf, petrol, petrokimya, kimyasal, metalürji, güç, su tasarrufu, kentsel inşaat,makine, kömür, gıda, deniz suyu, petrol rafineri, çevre, enerji.
Buhar, LPG.
Referans Standartı:
API 600: döküm karbon ve alaşım valfleri
API 603: paslanmaz çelik valfler
API 602/BS 5352: Kalıp valfler
API 6D: boru hattı için levha ve kanal kapakları
API 598 ve BS EN 12266-1: Valf testleri
ASME B16.10: Valfler için yüz yüze boyutları
ASME B16.5 ve ASME B16.47: Flanşlı bağlantılar
ASME B16.25: Butt weld bağlantılarının tasarımı
ASME B16.34: Materyal sınıfına göre basınç ve sıcaklık değerleri
ISO 7-1:1994, Tüpler üzerinde basınç geçirmez eklemler yapıldığı boru iplikleri: 1. bölüm: Boyutlar, toleranslar
ve atama.
ISO 4200:1991, Sıvayalı ve dikişsiz düz uçlu çelik borular
ISO 5208:1993Endüstriyel valfler ️ Valflerin basınç testleri.
ISO 5209:1977Genel amaçlı endüstriyel valfler
ISO 5210:1991Endüstriyel valfler
ISO 5752: 1), Flanşlı boru sistemlerinde kullanılmak üzere metal valfler. Yüz yüze ve merkez yüze boyutları.
ISO 6708:1995, Boru sistemi bileşenleri DN'nin tanımlanması ve seçilmesi (nominal boyut).
ISO 7005-1:1992, Metal flensler ️ Bölüm 1: Çelik flensler.
ISO 7268:1983, Boru bileşenleri ️ Adli basıncın tanımlanması.
ASME B1.1:1989, Tekil inç vida iplikleri (UN ve UNR iplik formu).
ASME B1.5"1988 (R1994), Acme vida iplikleri.
ASME B1.8"1988 (R1994), Stub Acme vida iplikleri.
ASME B1.12:1987 (R1992), vida iplikleri 5 Sınıf müdahalesi uygun iplik.
ASME B1.20.11983 (R1992), boru iplikleri, genel amaçlı (inç).
ASME B16.5:1996, boru flansları ve flanslı armatürler.
ASME B16.34:1996, Valflar ️ Flanged, threaded ve kaynak ucu.
ASME B18.2.21987 (R1993), kare ve altılık fındıklar (inç serisi).
ASTM A193:1996, Yüksek sıcaklıkta hizmet için alaşımlı çelik ve paslanmaz çelik boyuta malzemeleri için spesifikasyon.
ASTM A194:1996, Yüksek basınçlı ve yüksek sıcaklıklı vidalar için karbon ve alaşımlı çelik çıkıntıları için spesifikasyon
Hizmet.
ASTM A307:1994Karbon çelik vidalar ve çubuklar için spesifikasyon, 60 000 psi germe dayanıklılığı.
MSS SP-55:1985 (R1990), çelik dökümleri için kalite standardı, görsel yüzey incelemesi.
1) Yayınlanacak (ISO 5752:1982)
