SS316 Stainless Steel Pipe Flange CL150LBS SCH40 için
| Menşe yeri | Çin |
|---|---|
| Marka adı | DEYE |
| Sertifika | ISO9001:2015 PED |
| Model numarası | ZJD-F-WN01 |
| Document | Product Brochure PDF |
| Min sipariş miktarı | 10 PCS |
| Fiyat | USD2-USD100 each |
| Ambalaj bilgileri | Fümigasyon Kontrplak kasalar |
| Teslim süresi | Sipariş üretimi için 25-30 gün |
| Ödeme koşulları | T/T, L/C, D/P |
| Yetenek temini | 200ton her ay |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Standart | ASME B16.5, ASME B16.47, API 6A, EN 1092-1, BS 4504, BS 10, DIN, JIS, GOST. | Malzeme | SS316, SS316L, SS304/304L, DUPLEKS SS UNS31803, UNS32750, 904L, INCONEL625, |
|---|---|---|---|
| Boyut | 1/2" (DN15) ~ 48" (DN1200) | Türleri | Saldırma boynu, kaydırma, kör, soket kaynak, iplik, kuyruk eklemi, gözlük, kürek, uzun kaynak boynu, |
| Basınç Değeri | Sınıf 150, 300, 400, 600, 900, 1500, 2500; PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, | ||
| Vurgulamak | SS316 Paslanmaz çelik boru flensleri,48 inç paslanmaz çelik boru flens,SCH40 paslanmaz çelik zemin flensleri |
||
Ürün Açıklaması

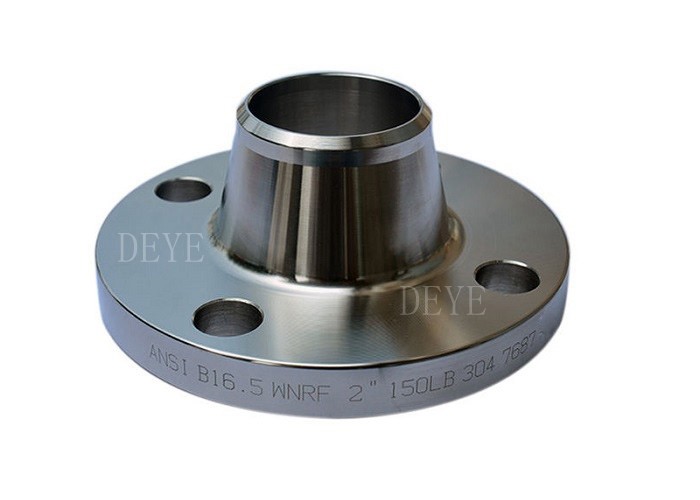

CL150LBS SCH40 için SS316 paslanmaz Çelik boru flanşı
Dövme SS flanşlar bir boruyu başka bir mekanik cihaza bağlamak için kullanılır.Petrol ve gaz endüstrisinde, kendinden mukavemetli ve dayanıklı olması nedeniyle dövme paslanmaz flanşlar tercih edilmektedir.
Boru flanşları birden fazla tipte mevcuttur; standart olanlar kaynak boyunlu, kör, soket kaynaklı, bindirmeli bağlantı, dişli vb.'dir.Ayrıca döner flanşlar, redüktör flanşları, Gözlük flanşları ve orifis flanşları gibi bazı özel flanş türleri de vardır.
Genellikle uzun ömürlü flanşlı bağlantılar gerektiren yüksek basınçlı uygulamalar için kaynak boyunlu, geçmeli ve soket kaynaklı flanşlar kullanılır.Dişli flanşlar, daha düşük basınçlı bir boru sistemiyle ve titreşimlerin mevcut olmaması durumunda kullanılabilir.
Bindirmeli bağlantı flanşları, iki eşleşen flanşın cıvatalarının hizalanmasını kolaylaştırmak veya yüksek dereceli flanşlı bağlantılarda asil malzemelerin maliyetini azaltmak için saplama uçlarıyla bağlantılı olarak kullanılır.
Ürün Bilgileri/Ürün Açıklaması/Temel Bilgiler/Şartname
| Ürün adı | Paslanmaz çelik304/304L, 316/316L, Dubleks SS Boru flanşı | |
| Türler |
● Paslanmaz çelik Kör Flanşlar ● Paslanmaz Çelik Gözlük Perdeleri ● Paslanmaz çelik Yüksek Göbek Perdeleri ● Paslanmaz çelik Orifis Flanşları ● Paslanmaz çelik Geçmeli Flanşlar ● Paslanmaz çelik Soket Kaynaklı Flanşlar ● Paslanmaz çelik Kaynak Boyunlu Flanşlar ● Paslanmaz çelik Düz Flanşlar ● Paslanmaz çelik Gevşek Flanşlar ● Paslanmaz çelik Dişli Flanşlar ● Paslanmaz Çelik Bindirme Bağlantı Flanşları ● Paslanmaz çelik Redüksiyon Dişli ● Paslanmaz çelik Kaynak Boyunlu Flanşlar A veya B Serisi ● Paslanmaz çelik Kare Flanşlar ● Paslanmaz çelik Yiv ve Dil Flanşları ● Paslanmaz Çelik Maça Flanşları ● Paslanmaz çelik Dövme flanşlar ● Paslanmaz Çelik Yükseltilmiş Yüz Flanşları ● Paslanmaz çelik RTJ Flanşlar ● Paslanmaz çelik Boru Flanşı Ara Parça Halkası |
|
| Yüz Kaplama | Düz Yüz (FF), Yükseltilmiş Yüz (RF), Halka Tipi Bağlantı (RTJ), LM, TF,GF | |
| Malzeme | ANSI | Paslanmaz Çelik SS 304/304L,316/316L, SS321, SS347H, SS316TI, SS304HM SS316H, 904L, UNS31803, UNS32750, UNS32760 |
| Alaşımlı Çelik: WHPY45/52/65/80/A 182 Sınıf F 5, A 182 Sınıf F 9, A 182 Sınıf F 11, F 12, F22, F91, A694 F42, F46, F48, F50, F52, F56, F60 , F65, F70, A516.60, 65, 70 (Gözlük Kör Flanşı, Ara Parça Halkası/Bel Flanşı), | ||
| Düşük Sıcaklıkta Hizmete Yönelik Çelikler: A 350 Sınıf LF 1, A350LF2, A350LF4, A350LF6, A350LF8.CL1/CL2, LF3 CL1/CL2, | ||
| Normalde şunu kullanın: CS A105/SA 105N | ||
| DİN | SS 304/304L,316/316L, Paslanmaz çelik1.4301, 1.4404, SAF2205, SAF2507,CS RST37.2;S235JR | |
| GOST | SS 304/304L,316/316L CS CT20;16MN; | |
| TR | SS 304/304L,316/316L CS RST37.2;S235JR;C22.8 | |
| JIS | SS 304/304L, 316/316L CS SS400,SF440, | |
| BS | SS 304/304L,316/316L CSRST37.2;S235JR;C22.8;Q235 | |
| ÜNİ | C SS 304/304L,316/316L SRST37.2;S235JR;C22.8;Q235 | |
| SABS'ler | 304/304L,316/316L CSRST37.2;S235JR;Q235 | |
| Basınç | ANSI | Sınıf 150, 300, 600, 900, 1500 2500lbs, kaynaklı kalınlık Sch10s, SCH40s, SCH80s, SCH160s.SCHXX'LER |
| DİN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| GOST | PN6,PN10,PN16,PN25 | |
| TR | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| JIS | 1K,2K,5K,10K,16K,20K,30K,40K | |
| BS | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| ÜNİ | PN6,PN10,PN16,PN25,PN40 | |
| SABS'ler | 600KPA,1000,1600,2500,4000 | |
| Boyut | ANSI | 1/2” – 60” |
| DİN | DN15-DN2000 | |
| GOST | DN10-DN1600 | |
| TR | DN15-DN2000 | |
| JIS | 15A-1500A | |
| BS | DN15-DN2000 | |
| ÜNİ | DN10-DN2000 | |
| SABS'ler | DN10-DN600 | |
| Yüzey | Yağlı Siyah Boya, vernik, Altın sarısı boya, pas önleyici yağ, galvanizleme, Soğuk ve Sıcak Daldırma Galvaniz vb., Çinko kaplama.krom kaplama.Siyah tedavi, eloksal, toz kaplama.ceza, pirinç kaplama.vesaire. | |
Flanşların Özellikleri ve farklı türleri
ASME/ANSI B16.5:
KAYNAK BOYUNLU FLANŞ, KAYAR FLANŞ.KÖR FLANŞ.YÜKSEK GÖBEK KÖR FLANŞ.
SOKET KAYNAK FLANŞI.BİRLEŞTİRME FLANŞI, DİŞLİ FLANŞ.HALKA TİPİ BİRLEŞİK FLANŞ.
Basınç Sınıfı: 1 50.300,400.600.900,1500,2500
ASME/ANSI B16.47:
KAYNAK BOYUNLU FLANŞ, KÖR FLANŞ.
Basınç Sınıfı: 75.150.300, 400.600.900
ASME/ANSI B16.36:
DELİKLİ FLANŞ KAYNAK BOYUN FLANŞI, KAYAK FLANŞI, DİŞLİ FLANŞ.
Basınç Kasası: 300, 400,600,900, 1500,2500
AWWAC207
AWWA standart çelik halka flanşlar, Sınıf B* (86 psi)
AWWA standart çelik halka flanşlar, Sınıf D* (175-150psi)
AWWA standart çelik göbek flanşları, Sınıf D* (175-150 psi)
AWWA standart çelik göbek flanşları, Sınıf E* (275psi)
AWWA standart çelik halkalı flanşlar, Sınıf E* (275psi), Kör flanşlar 275PSI
AWWA standart çelik halkalı flanşlar, Sınıf F* (300psi), Kör flanşlar 300PSI
MSS-SP-44
KAYNAK BOYUNLU FLANŞ, ANSI B16.47 SERİSİ A'YA KÖR FLANŞ
Basınç Sınıfı: 75.150.300, 400.600.900
JIS B2220/B2291:
KAYNAK BOYUNLU FLANŞ, KAYDIRMA GÖBEK FLANŞ KAYMA PLAKA FLANŞ, KAPATMA FLANŞI,
KARE FLANŞ.
Basınç Sınıfı:5K.10K 16K 20K 30K
BS4504SEC3.1
KAYNAK BOYUNLU FLANŞ (111/134).GÖBEKLİ KAYAK FLANŞ (112),
GÖBEKLİ DİŞLİ FLANŞ (113).BIRAKILMIŞ BORU UCU FLANŞI (133) PLAKA FLANŞI (101).
GEVŞEK PLAKA FLANŞI (102) KAYNAK BOYUNLU FLANŞLI GEVŞEK PLAKA (104).BOŞ FLANŞ
(105).
Basınç Sınıfı: PN2.5 İLA PN 40
BS1560:
KAYNAK BOYUNLU FLANŞ.SOKET KAYNAK FLANŞI KAYMA BAŞLI FLANŞ KÖR FLANŞ,
VİDALI BAŞLIK FLANŞI, ALIŞTIRILMIŞ FLANŞ.
Basınç Sınıfı: 150,300,400,600,900, 1500,2500
BS10:
KAYNAK BOYUNLU FLANŞ.PL A KAYARLI FLANŞ.VİDALI, PASLANMAZ FLANŞLI,
SLIPON BOSS FLANŞ, KÖR FLANŞ.
Tablo: DE,F,H
DIN FLANŞ:
DIN2573.DIN2576.DIN2641891 DIN2642.DIN2655.DIN2656, DIN2632 DIN263.DIN2634.
DIN2635.DIN2636.DIN2637.DIN2638.DIN2673
PN 6'DAN PN320'ye kadar basınç
AFNOR NFE 29-203:
PLAKA FLANŞ (01), GEVŞEK PLAKA FLANŞ (02,03.04) KÖR FLANŞ (05)
KAYNAK BOYUN FLANŞI (111), FLANŞ ÜZERİNDE GÖBEKLİ KAYMA (12) VİDALI FLANŞ (13).
GÖBEKLİ SOKET KAYNAK FLANŞI(14), GEVŞEK GÖBEKLİ FLANŞ(15),
ENTEGRE FLANŞ (211)
Basınç Sınıfı: ISO- PN 2,5TO PN420
EN 092-1.
PLAKALI FLANŞ SO (Tip 01) GEVŞEK Plaka flanşları (Tip02, 04) Kör flanş (Tip 05),
Kaynak Boyunlu Flanş (Tip 11), Flanş Üzerinde Göbekli Kayma (Tip 12), Vidalı Flanş (Tip 13),
Entegre Flanş (Tip 21)
Basınç Sınıfı: PN2.5 ila PN100
ASME/ANSI B16.9/MSS SP-43: SAPLAMA UCU.Tür: A,B,C
ÜNİ2253-67,UNI6091-67,UNI2276-67,UNI2280-67,UNI6089-67 PN6,PN10,PN16,PN25,PN40
GOST 12820-80, GOST 12821-80,Gost Kör
PN6,PN10,PN16,PN25, PN40, PN63, PN100, PN150,PN250
SABS1123
Teknoloji/ Farklı flanş türlerinin kullanımı ve kurulumu
KAYNAK BOYUNLU FLANŞLAR
Alın kaynağı bağlantısı vasıtasıyla boruya bağlanırlar.Bunlar
X-ışını testi gerektiğinde veya rakorlar üzerindeki tork maksimum olduğunda kullanılır.
Uzun konik boynu stres dağılımını optimize eder
KAYARLI FLANŞLAR
Bu tür flanşlar, boruyu içeriye kaydıran iki kaynak boncuğu ile monte edilir.
Böylece kurulum maliyetleri daha düşük olur ve dolayısıyla boru kesimi için daha az hassasiyet gerekir.
DİŞLİ FLANŞLAR
Genellikle önceden dişli boru ile birlikte monte edilirler.
kaynak yapılamaz.Yüksekse yüklemenizi önermiyoruz.
sistemdeki basınç değişimleri
KATLI BAĞLANTI FLANŞLARI
Üst üste binmiş bir conta üzerinde kayarlar.Bulundukları yerde yaygın olarak kullanılırlar
Temizlenmesi veya onarılması için sökülmesi gerekir.Söküm maliyeti
Flanş tornalama ve delme hizalama kolaylığı nedeniyle azalır.
.
SOKET KAYNAK FLANŞLARI
Bu tür flanşlar özellikle düşük küçük çaplar ve yüksek çaplar için tasarlanmıştır.
baskılar.Boru flanşa oturağa kadar sokulur ve daha sonra fileto haline getirilir
küpün karşısında kaynaklanmıştır.
KÖR FLANŞLAR
Boru uçları için kör flanşlar kullanılır ve yukarıdakilerden herhangi birine cıvatalanırlar.
flanş türleri.
Normalde kullanılan paslanmaz çelik malzeme
Malzeme Sınıfları: Kimyasal Bileşim
| ASTM Tasarımı | Maksimum % cinsinden analiz. | |||||||
| C | Mn | Si | P | S | CR | Ni | Ay | |
| F304L F316 F316L F321 |
0,030 0,08 0,030 0,08 |
2.00 2.00 2.00 2.00 |
1.00 1.00 1.00 1.00 |
0,045 0,045 0,045 0,045 |
0,030 0,030 0,030 0,030 |
18.00 - 20.00 16.00 - 18.00 16.00 - 18.00 17.00 - 19.00 |
8.00 - 13.00 10.00 - 14.00 10.00 - 15.00 9.00 - 12.00 |
2,00 - 3,00 2.00 - 3.00 |
| ASTM Tasarımı | Gerilme direnci | Akıcılık sınırıUzama50 mm. | Stres | Brinell | Charpy-V | |||||
| Sertlik (HB) |
Enerji J | Sıcaklık Testi°C | ||||||||
| Ksi dk. | MPa | Ksi dk. | MPa | % dk. | % dk. | Min. 1 Test tüpü |
Ortalama 3 Test tüpü |
|||
| A182 - 07 | ||||||||||
| F304 | 751 | 5151 | 30 | 205 | 30 | 50 | 156 - 207 | |||
| F304L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F316 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
| F316L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F321 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
SAF2205 (UNS31803)
Kimyasal bileşim%
| C≤ | Si ≤ | Mn≤ | P ≤ | S ≤ | CR | Ni | Ay | Cu | N |
| 0,03 | 1.0 | 2.0 | 0,03 | 0,02 | 22-23 | 4.5-6.5 | 3.0-3.50 | / | 0.14-0.2 |
fiziksel performans
| Test Öğeleri | Test Sıcaklığı | Verim | Standart Veriler |
| Gerilme direnci | Oda ısısı. | Akma Dayanımı s≥ | 450 MPa |
| Çekme Dayanımı h ≥ | 620 Mpa | ||
| Uzama % > | 25 | ||
| Alanın Azaltılması=> | / | ||
| Etki Değeri KV(J) | Oda ısısı. | Yanal | / |
| Brinell sertliği | Oda ısısı. | ≤ | 290 |
| Rockwell sertliği | Oda ısısı. | ≥ | / |
SAF2507(UNS32750)
Kimyasal bileşim%
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | CR | Ni | Ay | Cu≤ | N |
| 0,03 | 0,8 | 1.2 | 0,03 | 0,015 | 24-26 | 6.0-8.0 | 3.0-5.0 | 0,5 | 0.24-0.32 |
fiziksel performans
| Test Öğeleri | Test Sıcaklığı | Verim | Standart Veriler | |
| Çekme | Oda ısısı. | Akma dayanımı | Ø≤55 Rm≥ | 550 MPa |
| Ø >55 Rm≥ | 515 Mpa | |||
| Gerilme direnci | Ø≤55 R0,002 ≥ | 800 MPa | ||
| Ø >55 R0,002≥ | 760 Mpa | |||
| Uzama A%(4D) > | Ø≤55 ≥ | 15 | ||
| Ø >55 ≥ | 15 | |||
| Brinell sertliği HB | Oda ısısı. | Ø≤5 ≤ | 310 | |
| Ø >55 ≤ | 310 | |||
Flanş Üretim Süreci/İmalat Prosedürü
Uygulama/Kullanım
Flanş, su, buhar, hava, gaz ve yağı taşımak için bir boru sistemi oluşturmak üzere boruları, vanaları, pompaları ve diğer ekipmanları bağlama yöntemidir.Ayrıca temizlik, inceleme veya değişiklik için kolay erişim sağlar.
Sevkiyat için Flanş Fotoğrafları
Slip on flanşlar, CL150LBS, dişli Flanşlar, 1500LBS RJ flanşlar, CL2500LBS Kaynak Boyunlu flanş, vb.
