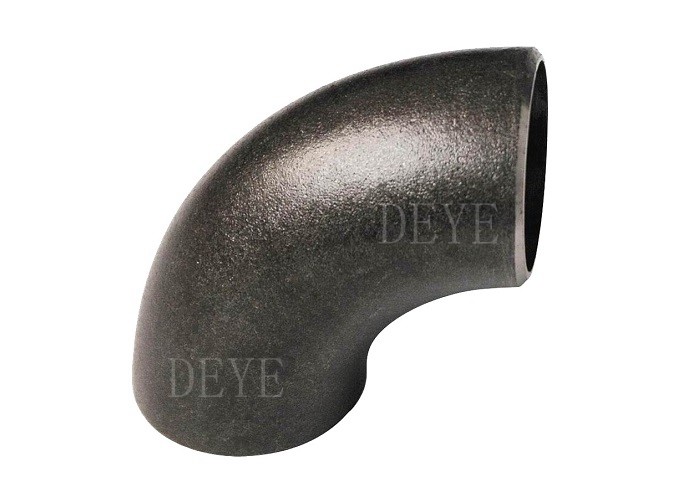

PN10 PN16 Karbon Çelik boru armatürleri LR DIN2605 ile dirseği

PN10 PN16 Karbon Çelik boru montajı LR Dirseği DIN2605 ile

DIN2605/DIN2615/DIN2616/DIN2617/DIN2618/DIN86088/DIN86089/DIN86090 dikişsiz çelik boru montajı

Butt-Weld Bw Elbrow/Tee/Reducer/Cap/Cross DIN2605 standardı dikişsiz ve kaynaklı çelik dirsekleri belirtir

Çubuklara kasıkla kaynaklanmak üzere tasarlanmış kıvrımlar.

Bu armatürler, kaynaklı boru ile aynı iç basınçta çalışmaya izin vermez, yani düşük basınç faktörüne sahiptir.

Dirsekler: Bu tür boru armatürleri akış yönünü değiştirmek için kullanılır.

- 90 ve 45 derece açılar, tesisat işlerinde yüksek talepleri nedeniyle.

Su pompaları, valfler ve güverte drenajları için, 45 derecelik dirseği çoğunlukla su tedarik tesislerinde, elektronik

ve kimyasal endüstriyel boru hattı ağları, gıda, klima boru hatları, bahçe üretimi, tarım ve güneş enerjisi tesisi.

Tip 2: r=1.0D, Tip 3: r=1.5D, Tip 5: r=2.5D, Tip10 r=5.0D, Tip 20: r=10.0D

Dg'nin 88,9 mm'e eşit olduğu bu standart (1) uyarınca tip 3 (3) dikişsiz (S) 90 (90) dirseğin tanımlanması
ve s 2,3 mm'ye eşittir, DIN 2609 (G) 'deki G malzeme grubuna ait malzemeden yapılmıştır:

1) Verilen borunun dış çapları ISO 4200'deki 1. seriden alınmıştır.

2) Seri 2 için belirtilen duvar kalınlıkları, DN1000'e kadar olan nominal boyutlar için,

DIN 2458'de verilen normal duvar kalınlığı serileri.

Düşük ve orta basınçlı sıvı boru hattı, kazan, petrol ve doğal gaz endüstrisi, sondaj, kimyasal endüstrisi,

Elektrik endüstrisi, gemi yapımı, gübre ekipmanı ve boru hattı, yapı, petrokimya, ilaç endüstrisi vb.

İsimlendirme: A 234/A 234M ¥ 05 Alyanslı çelik ve demirden yapılan boru armatürleri için standart özellik
Orta ve Yüksek Sıcaklık Hizmetleri

Bu spesifikasyon, dikişsiz ve kaynaklı yapılardaki dövme karbon çelik ve alaşımlı çelik armatürlerini kapsar.
ASME B16'nın en son revizyona göre.9, B16.11, MSS SP-79 ve MSS SP-95. Bu armatürler basınçlı borularda kullanılmak içindir.
ve orta ve yüksek sıcaklıklarda hizmet için basınçlı kapların üretimi.
MSS standartları, A 960 spesifikasyonunun S58 Ek Gereksinimine uygun olarak sunulmalıdır.

Kimyasal Gereksinimler (Tasarım, %)

^{Mekanik performans gereksinimleri}

Dirsek İşaretleme süreci ve yeniden donanım

ELBOW şekillendirme işleme

Tee form Süreç ve ekipman

Redüktor Form işlemi ve ekipmanı

Kum fırlatma işlemi ve ekipmanları

Beveling Süreci

Resim dükkanı

Paket Gönderi için

ASME B16.9 Butt kaynaklı armatürler için spesifikasyon

ASME B16.9 özelliği, endüstriyel inşaat boru hatlarında uygulanan kıvrımlı kaynaklı ekipmanlar için tasarlanmıştır.

tee, cross, cap, reducer vb.

Standart Kapsam

Standart, NPS 1/2 ile NPS 48 (DN15-DN1200) arasındaki fabrika üretimi dövme çubuklı kaynaklı boru armatürleri özelliklerini içerir.

Toplam boyutlar, tolerans değerleri, test yöntemleri ve işaretlemeler.

Özel Ayarlar

Burada özel armatürler, alıcı ve üreticiler arasında anlaşılan özel boyutları, şekilleri ve toleransları ifade eder.

Üretilmiş Fittings

Çember veya kesişim kaynakları ile üretilen yan parçalar ve diğer armatürler boru üretimi olarak kabul edilir.

Bu standardı uygulayamadım.

ASME B16.9'daki birimler hem SI (Metrik) hem de ABD Alışkanlık Birimlerinde belirtilmelidir.

Referans Standartları

Bireysel referanslarda her bir standardın ve spesifikasyonun özel sürümünü belirlemek pratik olarak kabul edilmez.

Referanslı standartların bir önceki baskısına uygun ve diğer her yönden bu standarta uygun bir ürün

uygulandığı kabul edilir.

ASME B16.5: Boru Flanges ve Flanged Fittings: NPS 1 ¢ 2 NPS 24 Metric / Inch Standartı üzerinden

ASME B16.25: Arka kaynak uçları için

ASME B31: Basınçlı borular için kod

ASME B31.3Süreç boruları

ASME B36.10M, Saldırılmış ve dikişsiz dövme çelik boru

ASME B36.19M, paslanmaz çelik boru

ASME Kazan ve Basınçlı Kap Kodu

ASTM A234/A234M-17, Dönüştürülmüş karbon çelik ve alaşımlı çelik boru armatürleri için spesifikasyon

Orta ve Yüksek Sıcaklık Hizmetleri

ASTM A403/A403M-16, Kavga edilmiş austenitik paslanmaz çelik boru armatürleri için spesifikasyon

ASTM A420/A420M-16, Yürütme Karbon Çelik ve Alaşımlı Çelikten Boru Fittings için Spesifikasyon

Düşük Sıcaklık Servisi

ASTM A815/A815M-14e1, Ferritik, Ferritik/Austenitik ve Martensitik Paslanmaz Çelik boru armatürleri için spesifikasyon

ASTM A960/A960M-16a, Kavramalı Çelik Boru Fittings için Ortak Gereksinimler Spesifikasyonu

ASTM E29-13, Specifikasyonlara Uygunluğu Belirlemek İçin Test Verilerinde Önemli Rakamları Kullanma Uygulamaları

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Diğer maddeler için. (Alüminyum, Titanyum, Nikel ve alaşım)

S: Müşteri A105'te kıvrımlı kaynak armatürleri istedi:

A: En yaygın karbon çelik buttweld montaj malzemesi A234WPB'dir.

Ancak A105 ya da A106 kıç kaynağı gibi bir şey yok. A106 Gr.B boru sınıfı için.

A234WPB armatürleri A106GR.B borulardan yapılır.

Yüksek basınçlı armatürler veya flanslar

S: Müşteri “Normalleştirilmiş” kıvrak kaynak armatürleri istiyor:

A: Bu da yanlış bir kavramdır, çünkü flensler A105 ve A105 N'de mevcuttur.

Bununla birlikte, A234WPBN diye bir şey yoktur.

Bu normalleştirilmiş ısı işleme süreci yapıldı, Özellikle dirsekler ve Tees Müşteri ihtiyaç

“normalize” olan “butt weld fittings” yüksek verimli ve standart bir prosedür olarak normalize edilmiş WPL6 fittings gerektirir.

S: Müşteri boru programını belirtmeyi unuttu:

A: Buttweld armatürleri boru boyutlarına göre satılır, ancak boru çizelgesi, armatürün kimliğine uymak için belirtilmelidir.

Eğer bir zaman çizelgesi belirtilmezse, standart bir duvar talep edildiğini varsayalım.

S; Müşteri kaynaklı veya dikişsiz kıç kaynaklı montajı belirtmeyi unutuyor:

A: Butt kaynak armatürleri hem kaynaklı hem de dikişsiz yapılandırmada mevcuttur.

Sıvısız boru armatürleri genellikle daha pahalıdır.

Saldırılmış boru armatürleri ERW kaynaklı karbon çelik veya

Paslanmaz çelik boru. 1⁄2 ′′'den 72 ′′'ye kadar boyutlarda mevcuttur ve dikişsiz armatürlerden daha uygun fiyatlıdır.

S: Kısa Yarıçap (SR) veya Uzun Yarıçap (LR) ne anlama gelir?

A: sıklıkla SR45 dirseği veya LR45 dirseği duyacaksınız. 45 veya 90 buttweld montajı için bükme açısına atıfta bulunur

Akış yönünü değiştirmek için.Uzun yarıçaplı bir dirseğin (LR 90 dirseği veya LR 45 dirseği)

Yani, 6 inç LR 90'ın bükme yarıçapları 1,5 x nominal boru boyutudur.

Kısa yarıçaplı bir dirseğin (SR45 veya SR90) bir boru bükülmesi vardır.

6 ̊ nominal boru boyutuna sahip bir bükme yarıçapına sahiptir.

S: 3R veya 3D dirseği borusu montajı nedir?

A: Öncelikle, 3R veya 3D terimleri eşanlamlı olarak kullanılır.

3R dirseği 3 boyutlu dirseğe eşittir

1Teknik destek

2Çiğ maddelerin kalite kontrolü.

3Üretim sırasında denetim.

4Son test yüzey, boyut, PT testi, RT testi, ultrasonik testi içerir.

5- Test raporları.

4Esnek teslimat şartları EXW FOB CIF CFR DDP DDU

5Esnek ödeme yöntemleri: LC. TT. DP

6Özel pakette logo, dosya boyutu var.

718 aylık kalite garantisi.

9Herhangi bir hata tespit edildiğinde hava yoluyla ücretsiz değiştirme

10Sorularınıza cevap vermek için 24 saat.
