A335 P5 SCH80 ASTM ANSI B16 ile Karbon Çelik boru armatürleri.9
| Menşe yeri | Çin |
|---|---|
| Marka adı | DEYE |
| Sertifika | ISO9001:2015 PED |
| Model numarası | PF-DE-C04 |
| Document | Product Brochure PDF |
| Min sipariş miktarı | 10 PCS |
| Fiyat | USD0.58-USD100 for seamless fittings |
| Ambalaj bilgileri | Kontrplak kasalar, paletler, kartonlar |
| Teslim süresi | Stoktaki ürünler için 5-8 gün |
| Ödeme koşulları | L/C, T/T, D/P |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Standart | ASME ANSI DIN GOST | Malzeme | A335P5, P91, F11, WP22, WPL6, UNS32750 UNS31803, |
|---|---|---|---|
| Kalınlığı | STD Sch40 sch80 sch120 sch160 XS XXS | Boyut | 1/2"-48" |
| Bağlantı | Butt kaynaklı BW Butt kaynaklı | Yüzey | Siyah Boyama, Vanish Boyama, Pas önleyici yağ, kumlama |
| Vurgulamak | P5 Karbon çelik boru armatürleri,A335 Karbon çelik boru armatürleri,SCH80 karbon çelikten dövme armatürleri |
||
Ürün Açıklaması

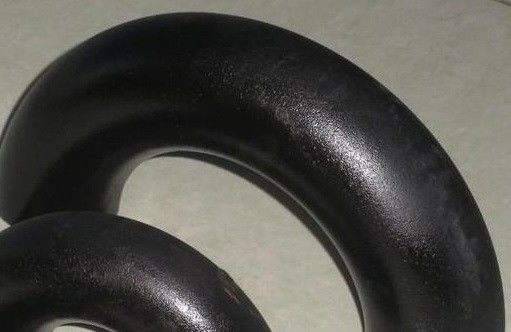

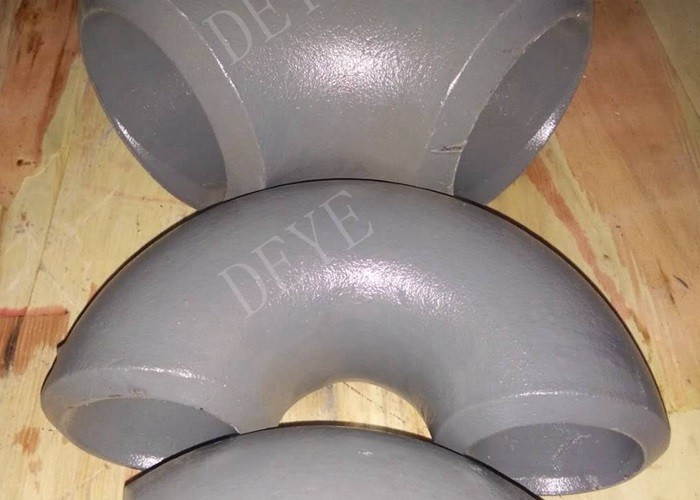

A335 P5 SCH80 ASTM ANSI B16 ile Karbon Çelik boru armatürleri.9
Ürün Tanımı
ASTM A335 P5/ASME SA335 P5 boru armatürleri, Chrome içeriği %4.00 ila %6.00, Moly içeriği %0.45 ila %0.65.
Chrome Moly Alaşımlı boru armatürleri, yüksek sıcaklık ve korozyon ortamı için kullanılan dikişsiz yapılır.
ASTM A691 5CR standardında, ASTM A387 Sınıf 5 çelik levhasından yapılmıştır. ASTM A335 / ASME SA335 isimli krom moly boru armatürleri
Çünkü yüksek düzeyde Cr ve Mo'ya sahiptirler, bu ikisi Aloy boru armatürleri için kiyelementlerdir.
Yüksek sıcaklıkta sertlik sağlar, oda sıcaklığında uygun sertlikle daha iyi germe ve verim gücünü sağlar.
Ürün Bilgisi/Başlangıç Bilgisi/Önerim
| Ürün Adı | ASTM A335 / ASME SA335 P5 sınıfı |

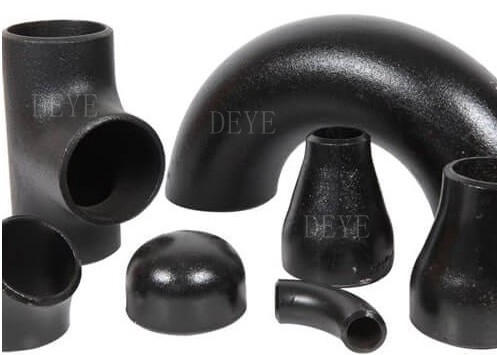

| Türleri | 90 derece LR dirsekleri, 90 derece SR dirsekleri, 45 derece LR dirsekleri, 22.5 derece LR dirsekleri, 180 derece geri dönüşleri, bükümleri, azaltma dirsekleri, düz tee, eşit tee, çapraz tee, Con. azaltıcılar, ecc. azaltıcılar, Y tees, şapkalar, Stub uçları,Uzun ve kısa kuyruk eklemleri uçları |
| Boyut | 1/2 "-48" DN15-DN1200 |
| Duvar kalınlığı | STD,SCH40,SCH60,XS,SCH80,SCH100,SCH120,SCH140,SCH160,XXS,DIN veya özel |
| Mat. Standart | ASTM A335 / ASME SA335 Sınıfı P9, P5, P1, P11, P22, P91 |
| Malzeme sınıfı | Karbon çelik: A234 WPB, WP5, WP6, WP9, WP11, WP12, WP22, A420WPL6, WPL8, WP91 |
| 12CrMo, 15Cr5Mo, 1Cr5Mo, 12Cr1MoV, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 & WPHY 70 | |
| Paslanmaz çelik304, 304L, 304H. 316, 316L, 316H, 321, 347, 347H, Duplex SS 2507, DSS2205, UNS31803 UNS32750 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501 | |
| Yüzey | 3LPE, FBE, cilalı, lakeli |
| Sonları Bağla | PE (Plain End), BE (Beveled Ends) |
Özellikler / Özellikler
Dirsekler: Bu tür boru armatürleri akış yönünü değiştirmek için kullanılır.
- 90 ve 45 derece açılar, tesisat işlerinde yüksek talepleri nedeniyle.
Su pompaları, valfler ve güverte drenajları için, 45 derecelik dirseği çoğunlukla su tedarik tesislerinde, elektronik
ve kimyasal endüstriyel boru hattı ağları, gıda, klima boru hatları, bahçe üretimi, tarım ve güneş enerjisi tesisi.
Teknoloji/Teknik Veri Sayfası
Boru armatürleri için kalınlık listesi ANSI B16.9
Birim: mm
| NPS | Dış Dimeter | Farklı kalınlıklar +12,5% toleransla | |||||||||
| Sch20 | Sch30 | CYBD | Sch40 | Sch60 | XS | Sch80 | Schl20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | - Evet. | - Evet. | 1. 73 | 1. 73 | - Evet. | 2. 41 | 2. 41 | - Evet. | - Evet. | - Evet. |
| 1/4 | 13. 7 | - Evet. | - Evet. | 2. 24 | 2. 24 | - Evet. | 3. 02 | 3. 02 | - Evet. | - Evet. | - Evet. |
| 3/8 | 17. 1 | - Evet. | - Evet. | 2. 31 | 2. 31 | - Evet. | 3. 20 | 3. 20 | - Evet. | - Evet. | - Evet. |
| 1/2 | 21. 3 | - Evet. | - Evet. | 2. 77 | 2. 77 | - Evet. | 3. 73 | 3. 73 | - Evet. | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | - Evet. | - Evet. | 2. 87 | 2. 87 | - Evet. | 3. 91 | 3. 91 | - Evet. | 5. 56 | 7. 82 |
| 1 | 33.4 | - Evet. | - Evet. | 3. 38 | 3. 38 | - Evet. | 4. 55 | 4. 55 | - Evet. | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | - Evet. | - Evet. | 3. 56 | 3. 56 | - Evet. | 4. 85 | 4. 85 | - Evet. | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | - Evet. | - Evet. | 3. 68 | 3. 68 | - Evet. | 5. 08 | 5. 08 | - Evet. | 7. 14 | 10. 15 |
| 2 | 60. 3 | - Evet. | - Evet. | 3. 91 | 3. 91 | - Evet. | 5. 54 | 5. 54 | - Evet. | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | - Evet. | - Evet. | 5. 16 | 5. 16 | - Evet. | 7. 01 | 7.01 | - Evet. | 9. 53 | 14. 02 |
| 3 | 88. 9 | - Evet. | - Evet. | 5. 49 | 5. 49 | - Evet. | 7. 62 | 7. 62 | - Evet. | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | - Evet. | - Evet. | 5. 74 | 5. 74 | - Evet. | 8. 08 | 8. 08 | - Evet. | - Evet. | - Evet. |
| 4 | 114. 3 | - Evet. | - Evet. | 6.02 | 6. 02 | - Evet. | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | - Evet. | - Evet. | 6. 55 | 6. 55 | - Evet. | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | - Evet. | - Evet. | 7. 11 | 7. 11 | - Evet. | 10. 97 | 10. 97 | 14.27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 6. 35 | 7. 80 | 9.27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 6. 35 | 8. 38 | 9. 53 | 10. 31 | 14.27 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 7. 92 | 9. 53 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | - Evet. |
| 16 | 406. 4 | 7. 92 | 9. 53 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | - Evet. |
| 18 | 457. 2 | 7. 92 | 11. 13 | 9. 53 | 14.27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | - Evet. |
| 20 | 508. 0 | 9. 53 | 12. 70 | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 26. 19 | 38. 10 | 50. 01 | - Evet. |
| 22 | 558. 8 | 9. 53 | 12. 70 | 9. 53 | - Evet. | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53. 98 | - Evet. |
| 24 | 609. 6 | 9. 53 | 14.27 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46. 02 | 59. 54 | - Evet. |
| 26 | 660.4 | 12. 70 | - Evet. | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 28 | 711.2 | 12. 70 | 15. 88 | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 30 | 762. 0 | 12. 70 | 15. 88 | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 32 | 812. 8 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 34 | 863. 6 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 36 | 914. 4 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 38 | 965.2 | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 40 | 1016. 0 | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 42 | 1066. 8 | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 44 | 1117. 6 | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 46 | 1168.4 | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 48 | 1219. 2 | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
Boyut Listesi
Tablo 1 Uzun Yarımsayılı Dirseklerin Boyutları
Genel NOT: Tüm boyutlar milimetredir.
| Normal boru boyutu (NPS) | Bevel'deki dış çapı | 90 derece dirsekler, A | 45 derece dirsekler, B |
| 1/2 | 21.3 | 38 | 16 |
| 3/4 | 26.7 | 38 | 19 |
| 1 | 33.4 | 38 | 22 |
| 1 1/4 | 42.2 | 48 | 25 |
| 1 1/2 | 48.3 | 57 | 29 |
| 2 | 60.3 | 76 | 35 |
| 2 1/2 | 73.0 | 95 | 44 |
| 3 | 88.9 | 114 | 51 |
| 3 1/2 | 101.6 | 133 | 57 |
| 4 | 114.3 | 152 | 64 |
| 5 | 141.3 | 190 | 79 |
| 6 | 168.3 | 229 | 95 |
| 8 | 219.1 | 305 | 127 |
| 10 | 273.0 | 381 | 159 |
| 12 | 323.8 | 457 | 190 |
| 14 | 355.6 | 533 | 222 |
| 16 | 406.4 | 610 | 254 |
| 18 | 457.0 | 686 | 286 |
| 20 | 508.0 | 762 | 318 |
| 22 | 559.0 | 838 | 343 |
| 24 | 610.0 | 914 | 381 |
| 26 | 660.0 | 991 | 406 |
| 28 | 711.0 | 1 067 | 438 |
| 30 | 762.0 | 1 143 | 470 |
| 32 | 813.0 | 1 219 | 502 |
| 34 | 864.0 | 1 295 | 533 |
| 36 | 914.0 | 1 372 | 565 |
| 38 | 965.0 | 1 448 | 600 |
| 40 | - 1016'ya.0 | 1 524 | 632 |
| 42 | 1067'lik.0 | 1 600 | 660 |
| 44 | 118.0 | 1 676 | 695 |
| 46 | 168.0 | 1 753 | 727 |
| 48 | 1219'u.0 | 1 829 | 759 |
Tablo 2 Uzun Yarıçaplı Kısıtlayıcı Dirseğin Boyutları
| İsimsel boru boyutu (NPS) | Bevel'deki dış çapı | Merkezden sonuna kadar, A | İsimsel boru boyutu (NPS) | Bevel'deki dış çapı | Merkezden sonuna kadar, A | ||
| Büyük Son | Küçük Son | Büyük Son | Küçük Son | ||||
| 2 x1-1/2" | 60.3 | 48.3 | 76 | 10 x 8 | 273.0 | 219.1 | 381 |
| 2 x 1-1/4" | 60.3 | 42.2 | 76 | 10 x 6 | 273.0 | 168.3 | 381 |
| 2 x 1" | 60.3 | 33.4 | 76 | 10 x 5 | 273.0 | 141.3 | 381 |
| 2-1/2 x 2" | 73.0 | 60.3 | 95 | 12 x 10 | 323.8 | 273.0 | 457 |
| 2 1/2 x 1 1/2 inç | 73.0 | 48.3 | 95 | 12 x 8 | 323.8 | 219.1 | 457 |
| 2-1/2 x 1-1/4" | 73.0 | 42.2 | 95 | 12 x 6 | 323.8 | 168.3 | 457 |
| 3 x 2-1/2 inç. | 88.9 | 73.0 | 114 | 14 x 12 | 355.6 | 323.8 | 533 |
| 3x2" | 88.9 | 60.3 | 114 | 14 X 10 | 355.6 | 273.0 | 533 |
| 3 x 1-1/2 inç | 88.9 | 48.3 | 114 | 14 x 8 | 355.6 | 219.1 | 533 |
| 3-1/2x 3" | 101.6 | 88.9 | 133 | 16 x 14 | 406.4 | 355.6 | 610 |
| 3 1/2 x 2-1/2 inç | 101.6 | 73.0 | 133 | 16 x 12 | 406.4 | 323.8 | 610 |
| 3-1/2 x 2" | 101.6 | 60.3 | 133 | 16 x 10 | 406.4 | 273.0 | 610 |
| 4 x 3 1/2 inç. | 114.3 | 101.6 | 152 | 18 x 16 | 457.0 | 406.4 | 686 |
| 4x3" | 114.3 | 88.9 | 152 | 18 x 14 | 457.0 | 355.6 | 686 |
| 4 x 2-1/2 inç | 114.3 | 73.0 | 152 | 18 x 12 | 457.0 | 323.8 | 686 |
| 4x2'lik. | 114.3 | 60.3 | 152 | 18 x 10 | 457.0 | 273.0 | 686 |
| 5x4" | 141.3 | 114.3 | 190 | 20 x 18 | 508.0 | 457.0 | 762 |
| 5 x 3 1/2 inç. | 141.3 | 101.6 | 190 | 20 x 16 | 508.0 | 406.4 | 762 |
| 5x3' | 141.3 | 88.9 | 190 | 20 x 14 | 508.0 | 355.6 | 762 |
| 5 x 2-1/2" | 141.3 | 73.0 | 190 | 20 x 12 | 508.0 | 323.8 | 762 |
| 20 x 10 | 508.0 | 273.0 | 762 | ||||
| 6x5" | 168.3 | 141.3 | 229 | ||||
| 6x4'lü | 168.3 | 114.3 | 229 | 24 x 22 | 610.0 | 559.0 | 914 |
| 6 x 3 1/2 inç. | 168.3 | 101.6 | 229 | 24 x 20 | 610.0 | 508.0 | 914 |
| 6x3" | 168.3 | 88.9 | 229 | 24 x 18 | 610.0 | 457.0 | 914 |
| 24 x 16 | 610.0 | 406.4 | 914 | ||||
| 8x6" | 219.1 | 168.3 | 305 | 24 X 14 | 610.0 | 355.6 | 914 |
| 8x5" | 219.1 | 141.3 | 305 | 24 X 12 | 610.0 | 323.8 | 914 |
| 8X4 | 219.1 | 114.3 | 305 | • • | • - • | •. • | - Evet. |
Tablo 3 Uzun Yarıçap Boyutları Tablo 4 Kısa Yarıçap Dirsek Boyutları
| Adli boru boyutu NPS | Bevel'deki dış çapı | Merkezden Merkeze | Yüz yüze | İsimsel boru boyutu | Bevel'deki dış çapı | Merkezden sonuna, |
| K | (NPS) | A | ||||
| 1/2 | 21.3 | 76 | 48 | |||
| 3/4 | 26.7 | 76 | 51 | |||
| 1 | 33.4 | 76 | 56 | 1 | 33.4 | 25 |
| 1 1/4 | 42.2 | 95 | 70 | 1 1/4 | 42.2 | 32 |
| 1 1/2 | 48.3 | 114 | 83 | 1 1/2 | 48.3 | 38 |
| 2 | 60.3 | 152 | 106 | 2 | 60.3 | 51 |
| 2 1/2 | 73.0 | 190 | 132 | 2 1/2 | 73.0 | 64 |
| 3 | 88.9 | 229 | 159 | 3 | 88.9 | 76 |
| 3 1/2 | 101.6 | 267 | 184 | 3 1/2 | 101.6 | 89 |
| 4 | 114.3 | 305 | 210 | 4 | 114.3 | 102 |
| 5 | 141.3 | 381 | 262 | 5 | 141.3 | 127 |
| 6 | 168.3 | 457 | 313 | 6 | 168.3 | 152 |
| 8 | 219.1 | 610 | 414 | 8 | 219.1 | 203 |
| 10 | 273.0 | 762 | 518 | 10 | 273.0 | 254 |
| 12 | 323.8 | 914 | 619 | 12 | 323.8 | 305 |
| 14 | 355.6 | 1 067 | 711 | 14 | 355.6 | 356 |
| 16 | 406.4 | 1 219 | 813 | 16 | 406.4 | 406 |
| 18 | 457.0 | 1 372 | 914 | 18 | 457.0 | 457 |
| 20 | 508.0 | 1 524 | 1 016 | 20 | 508.0 | 508 |
| 22 | 559.0 | 1 676 | 1 118 | 22 | 559.0 | 559 |
| 24 | 610.0 | 1 829 | 1 219 | 24 | 610.0 | 610 |

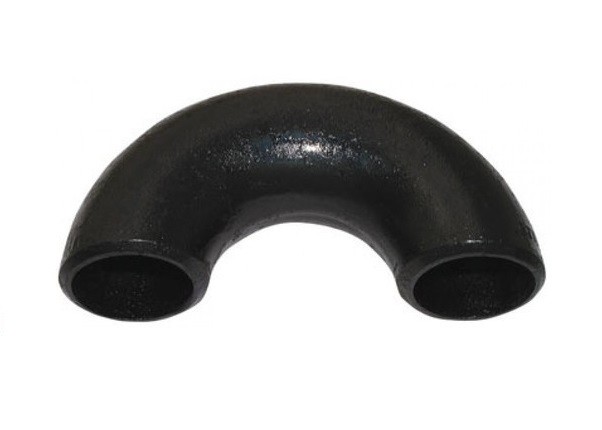

Tablo 5 Kısa Yarıçap 180 derece boyutları Tablo 6 3B dirseğin boyutları
| İsimsel boru boyutu | Dış çapı | Merkezden Merkeze | Yüz yüze | Boru Boyutu | Dış çapı | 90 derecelik dirsekler | 45 derece dirsekler |
| (NPS) | 0 | K | (NPS) | Bevel'de | A | B | |
| 1 | 33.4 | 51 | 41 | 3/4 | 26.7 | 57 | 24 |
| 1-1/4" | 42.2 | 64 | 52 | 1 | 33.4 | 76 | 31 |
| 1-1/2 inç | 48.3 | 76 | 62 | 1 1/4 | 42.2 | 95 | 39 |
| 2 | 60.3 | 102 | 81 | 1 1/2 | 48.3 | 114 | 47 |
| 2 1/2 inç | 73.0 | 127 | 100 | 2 | 60.3 | 152 | 63 |
| 3 | 88.9 | 152 | 121 | 2 1/2 | 73.0 | 190 | 79 |
| 3 1/2 inç. | 101.6 | 178 | 140 | 3 | 88.9 | 229 | 95 |
| 4 | 114.3 | 203 | 159 | 3 1/2 | 101.6 | 267 | 111 |
| 5 | 141.3 | 254 | 197 | 4 | 114.3 | 305 | 127 |
| 6 | 168.3 | 305 | 237 | 5 | 141.3 | 381 | 157 |
| 8 | 219.1 | 406 | 313 | 6 | 168.3 | 457 | 189 |
| 10 | 273.0 | 508 | 391 | 8 | 219.1 | 610 | 252 |
| 12 | 323.8 | 610 | 467 | 10 | 273.0 | 762 | 316 |
| 14 | 355.6 | 711 | 533 | 12 | 323.8 | 914 | 378 |
| 16 | 406.4 | 813 | 610 | 14 | 355.6 | 1 067 | 441 |
| 18 | 457.0 | 914 | 686 | 16 | 406.4 | 1 219 | 505 |
| 20 | 508.0 | 1 016 | 762 | 18 | 457.0 | 1 372 | 568 |
| 22 | 559.0 | 1 118 | 838 | 20 | 508.0 | 1 524 | 632 |
| 24 | 610.0 | 1 219 | 914 | 22 | 559.0 | 1 676 | 694 |
| Genel NOT:Tüm boyutlar milimetredir. | 24 | 610.0 | 1 829 | 757 | |||
| 26 | 660.0 | 1 981 | 821 | ||||
| 28 | Saat 7'de.0 | 2 134 | 883 | ||||
| 30 | 762.0 | 2 286 | 964 | ||||
| 32 | 813.0 | 2 438 | 1 010 | ||||
| 34 | 864.0 | 2 591 | 1 073 | ||||
| 36 | 914.0 | 2 743 | 1 135 | ||||
| 38 | 965.0 | 2 896 | 1 200 | ||||
| 40 | - 1016'ya.0 | 3 048 | 1 264 | ||||
| 42 | 1067'lik.0 | 3 200 | 1 326 | ||||
| 44 | 118.0 | 3 353 | 1 389 | ||||
| 46 | 168.0 | 3 505 | 1 453 | ||||
| 48 | 1219'u.0 | 3 658 | 1 516 |
||||
Uygulama/Kullanım
Düşük ve orta basınçlı sıvı boru hattı, kazan, petrol ve doğal gaz endüstrisi, sondaj, kimyasal endüstrisi,
Elektrik endüstrisi, gemi yapımı, gübre ekipmanı ve boru hattı, yapı, petrokimya, ilaç endüstrisi vb.
Malzeme Spesifikasyonu
İsimlendirme: A 234/A 234M ¥ 05 Alyanslı çelik ve demirden yapılan boru armatürleri için standart özellik
Orta ve Yüksek Sıcaklıkta Hizmet
Bu spesifikasyon, dikişsiz ve kaynaklı yapılardaki dövme karbon çelik ve alaşımlı çelik armatürlerini kapsar.
ASME B16'nın en son gözden geçirilmesiyle.9, B16.11, MSS SP-79 ve MSS SP-95. Bu armatürler basınçlı borularda kullanılmak içindir.
ve orta ve yüksek sıcaklıklarda hizmet için basınçlı kapların üretimi.
MSS standartları, A 960 spesifikasyonunun S58 Ek Gereksinimine uygun olarak sunulmalıdır.
Kimyasal Gereksinimler (Tasarım, %)
| Sınıf ve Malzeme | C | M | P | S | Silikon | Krom | Molibden | Nikel | Bakır |
| WPBB,C,D,E,F0.30 en fazla | 0.29 ¢1.06 | 0.05 | 0.058 | 0.10 dakika. | 0.40 en fazla | 0.15 en fazla | 0.40 en fazla | 0.40 en fazla | |
| WPCC,D,E,F0.35 en fazla | 0.29 ¢1.06 | 0.05 | 0.058 | 0.10 dakika. | 0.40 en fazla | 0.15 en fazla | 0.40 en fazla | 0.40 en fazla | |
| WP1 | 0.28 maksimum | 0.30'0'dur.90 | 0.045 | 0.045 | 0.10 ¢ 0.50 | . . . | 0.44 ¢ 0.65. . . . . . | ||
| WP12 CL1 | 0.05'0.20 | 0.30'0'dur.80 | 0.045 | 0.045 | 0.60 en fazla | 0.80 ¢1.25 | 0.44 ¢ 0.65. . . . . . | ||
| WP12 CL2 | |||||||||
| WP11 CL1 | 0.05'0.15 | 0.30'0'dur.60 | 0.03 | 0.03 | 0.50 ¢1.00 | 1.00 ¢1.50 | 0.44 ¢ 0.65. . . . . . | ||
| WP11 CL2, | 0.05'0.20 | 0.30'0'dur.80 | 0.04 | 0.04 | 0.50 ¢1.00 | 1.00 ¢1.50 | 0.44 ¢ 0.65. . . . . . | ||
| WP11 CL3 | |||||||||
| WP22 CL1 | 0.05'0.15 | 0.30'0'dur.60 | 0.04 | 0.04 | 0.50 en fazla | 1.90 ¢2.60 | 0.87 ¢ 1.13. . . . . . | ||
| WP22 CL3 | |||||||||
| WP5 CL1 | 0.15 en fazla | 0.30'0'dur.60 | 0.04 | 0.03 | 0.50 en fazla | 4.06.0 | 0.44 ¢ 0.65. . . . . . | ||
| WP5 CL3 | |||||||||
| WP9 CL1 | 0.15 en fazla | 0.30'0'dur.60 | 0.03 | 0.03 | 1.00 en fazla | 8.0 ¢10.0 | 0.90 ¢ 1.10. . . . . . | ||
| WP9 CL3 WPR | |||||||||
| 0.20 en fazla | 0.40 ¢1.06 | 0.045 | 0.05 | . . . | . . . | . . . | 1.60 ¢2.24 | 0.75 ¢1.25 | |
| WP91 | 0.08'0.12 | 0.30'0'dur.60 | 0.02 | 0.01 | 0.20'0.50 | 80.099'a.5 | 0.85 ¢1.05 | 0.40 en fazla | . . . |
| WP911 | 0.09'0.13 | 0.30'0'dur.60 | 0.02 | 0.01 | 0.10 ¢ 0.50 | 8.5'9.5 | 0.90 ¢1.10 | 0.40 en fazla |
. .
|
Mekanik performans gereksinimleri
| WPC, | WP11 CL1, | WP11 CL3, | |||||||
| Sınıf ve işaretleme sembolü | WPB | WP11 CL2, | WP1 | WP22 CL1, | WPR | WP22 CL3 | WP91 | WP911 | WP12 CL1 |
| WP12 CL2 | WP5 CL1 | WP5 CL3 | |||||||
| WP9 CL1 | WP9 CL3 | ||||||||
| Çekim sıklığı, aralık ksi [MPa] | 60 ¢ 85 | 70 ¢95 | 55 ¢80 | 60 ¢ 85 | 63 ¢ 88 | 75 ¢100 | 85 ¥ 110 | 90 ¢ 120 | 60 ¢ 85 |
| [415 ₹585] | [485 ¥655] | [380550] | [415 ₹585] | [435?? 605] | [520690] | [585 ₹760] | [620?? 840] | [415 ₹585] | |
| Çekim gücü, min, ksi [MPa] | 35 [240] | 40 [275] | 30 [205] | 30 [205] | 46 [315] | 45 [310] | 60 [415] | 64 [440] | 32 [220] |
|
(0,2% ofset veya 0,5% uzatma-alt yük) |
|||||||||
Üretim süreci
Referans Standartları
ASME B16.9 Butt kaynaklı armatürler için spesifikasyon
ASME B16.9 özelliği, endüstriyel inşaat boru hatlarında uygulanan kıvrımlı kaynaklı ekipmanlar için tasarlanmıştır.
tee, cross, cap, reducer vb.
Standart Kapsam
Standart, NPS 1/2 ile NPS 48 (DN15-DN1200) arasındaki fabrika üretimi dövme çubuklı kaynaklı boru armatürleri özelliklerini içerir.
Toplam boyutlar, tolerans değerleri, test yöntemleri ve işaretlemeler.
Özel Ayarlar
Burada özel armatürler, alıcı ve üreticiler arasında anlaşılan özel boyutları, şekilleri ve toleransları ifade eder.
Üretilmiş Fittings
Çember veya kesişim kaynakları ile üretilen yan parçalar ve diğer armatürler boru üretimi olarak kabul edilir.
Bu standardı uygulayamadım.
ASME B16.9'daki birimler hem SI (Metrik) hem de ABD Alışkanlık Birimlerinde belirtilmelidir.
Referans Standartları
Bireysel referanslarda her bir standardın ve spesifikasyonun özel sürümünü belirlemek pratik olarak kabul edilmez.
Referanslı standartların bir önceki baskısına uygun ve diğer tüm yönlerden bu standarta uygun bir ürün
uygulandığı kabul edilir.
ASME B16.5: Boru Flanges ve Flanged Fittings: NPS 1 ¢ 2 NPS 24 Metric / Inch Standartı üzerinden
ASME B16.25: Arka kaynak uçları için
ASME B31: Basınçlı borular için kod
ASME B31.3Süreç boruları
ASME B36.10M, Saldırılmış ve dikişsiz dövme çelik boru
ASME B36.19M, paslanmaz çelik boru
ASME Kazan ve Basınçlı Kap Kodu
ASTM A234/A234M-17, Dönüştürülmüş karbon çelik ve alaşımlı çelik boru armatürleri için spesifikasyon
Orta ve Yüksek Sıcaklıkta Hizmet
ASTM A403/A403M-16, Kavga edilmiş austenitik paslanmaz çelik boru armatürleri için spesifikasyon
ASTM A420/A420M-16, Dönüştürülmüş karbon çelik ve alaşımlı çelik boru armatürleri için spesifikasyon
Düşük Sıcaklık Servisi
ASTM A815/A815M-14e1, Ferritik, Ferritik/Austenitik ve Martensitik Paslanmaz Çelik boru armatürleri için spesifikasyon
ASTM A960/A960M-16a, Kavramalı Çelik Boru Fittings için Ortak Gereksinimler Spesifikasyonu
ASTM E29-13, Specifikasyonlara Uygunluğu Belirlemek İçin Test Verilerinde Önemli Rakamları Kullanma Uygulamaları
ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Diğer maddeler için. (Alüminyum, Titanyum, Nikel ve alaşım)
Sık Sorulan Sorular/ Müşteri Soruları ve Cevapları
S: Müşteri A105'te kıvrımlı kaynak armatürleri istedi:
A: En yaygın karbon çelik buttweld montaj malzemesi A234WPB'dir.
Ancak A105 ya da A106 kıç kaynağı gibi bir şey yok. A106 Gr.B boru sınıfı için.
A234WPB armatürleri A106GR.B borulardan yapılır.
Yüksek basınçlı armatürler veya flensler
S: Müşteri Normalleştirilmiş kıvrak kaynak armatürleri istiyor:
A: Bu da yanlış bir kavramdır, çünkü flensler A105 ve A105 N'de mevcuttur.
Bununla birlikte, A234WPBN diye bir şey yoktur.
Bu normalleştirilmiş ısı işleme süreci yapıldı, Özellikle dirsekler ve Tees Müşteri ihtiyaç
normalize olan butt weld fittings yüksek verimli ve standart bir prosedür olarak normalize edilmiş WPL6 fittings gerektirir.
S: Müşteri boru programını belirtmeyi unuttu:
A: Buttweld armatürleri boru boyutlarına göre satılır, ancak boru şemaları, armatürün kimliğine uymak için belirtilmelidir.
Eğer bir zaman çizelgesi belirtilmezse, standart bir duvar talep edildiğini varsayalım.
S: Müşteri, kaynaklı veya dikişsiz kıç kaynaklı montajı belirtmeyi unuttu:
A: Butt kaynak armatürleri hem kaynaklı hem de dikişsiz yapılandırmada mevcuttur.
Sıvısız boru armatürleri genellikle daha pahalıdır.
Saldırılmış boru armatürleri ERW kaynaklı karbon çelik veya
Paslanmaz çelik boru. 1⁄2 ′′'den 72 ′′'ye kadar boyutlarda mevcuttur ve dikişsiz armatürlerden daha uygun fiyatlıdır.
S: Kısa Yarıçap (SR) veya Uzun Yarıçap (LR) ne anlama gelir?
A: sıklıkla SR45 dirseği veya LR45 dirseği duyacaksınız. 45 veya 90 buttweld montajı için bükme açısına atıfta bulunur
Akış yönünü değiştirmek için.Uzun yarıçaplı bir dirseğin (LR 90 dirseği veya LR 45 dirseği)
Yani, 6 inç LR 90'ın bükme yarıçapları 1,5 x nominal boru boyutudur.
Kısa yarıçaplı bir dirseğin (SR45 veya SR90) bir boru bükülmesi vardır.
6 ̊ nominal boru boyutuna sahip bir bükme yarıçapına sahiptir.
S: 3R veya 3D dirseği borusu montajı nedir?
Birincisi, 3R veya 3D terimleri eşanlamlı olarak kullanılır.
3R dirseği 3 boyutlu dirseğe eşittir
DEYE PIPING COMPANY Hizmetleri
1Teknik destek
2Çiğ maddelerin kalite kontrolü.
3Üretim sırasında denetim.
4Son test yüzey, boyut, PT testi, RT testi, ultrasonik testi içerir.
5- Test raporları.
4Esnek teslimat şartları EXW FOB CIF CFR DDP DDU
5Esnek ödeme yöntemleri: LC. TT. DP
6Özel pakette logo, dosya boyutu var.
718 aylık kalite garantisi.
9Herhangi bir hata tespit edildiğinde hava yoluyla ücretsiz değiştirme
10Sorularınıza cevap vermek için 24 saat.
Önerilen Ürünler
