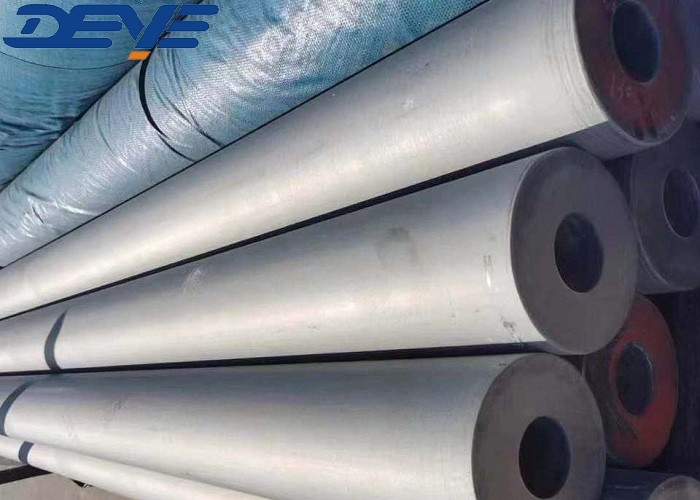

Endüstri SCH80 XS SCH160 XXS kalınlığında SİMless boru
| Menşe yeri | Çin |
|---|---|
| Marka adı | DEYE |
| Sertifika | ISO9001:2015 CE |
| Model numarası | DY-SP-C16 |
| Document | Product Brochure PDF |
| Min sipariş miktarı | 5 ton |
| Fiyat | USD600/ each ton |
| Ambalaj bilgileri | Tahta sandık, palet, paketler veya müşterilerin ihtiyacına göre |
| Teslim süresi | Normal sipariş için 30 gün, stok boyutları için 7 gün |
| Ödeme koşulları | T/T, D/P, L/C |
| Yetenek temini | Her ay için 1000 ton |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Standart | ASME B36.19M, DIN, GOST | Malzeme | SS316/SS316L, SS304/304L, SAF2507, SAF2205, UNS31803, UNS32750, 904L, INCONEL625 |
|---|---|---|---|
| Boyut | 1/2" ((DN15)-24" ((DN600)) SMLS için 12" ((DN200)-88" ((DN2200) Kaynatılmış için | Türleri | Dikişsiz boru, kaynaklı boru, ERW boru, SAW Boru, FAW boru |
| Vurgulamak | Endüstriyel dikişsiz boru,SCH80 XS dikişsiz boru,SCH160 XXS smls borusu |
||
Ürün Açıklaması
Endüstri SCH80 XS SCH160 XXS kalınlığında SİMless boru
Dikişsiz borular, ısıtılan ve deliklenmiş çelik çubuklardan başlayarak üretilir.
Dikişsiz kelimesi dikiş kaynaklarının yokluğunu ifade eder.
Dikişsiz borular tasarımı standart ASME B36.10 ve B36.19 özelliklerini karşılar
ASME B36.10 spesifikasyonu karbon ve düşük alaşımlı dikişsiz borular boyutlarını kapsar.
(boyutları ve ağırlıkları) 1/8 ile 24 inç arasında
Bunun yerine ASME B36.19 spesifikasyonu paslanmaz çelik boyutlarını ve ağırlıklarını kapsar.
Dupleks, nikel alaşımlı dikişsiz ve kaynaklı borular
Ticari dikişsiz borular, nominal boru boyutuyla belirlenir.
Çapın tahmini sıvı taşıma kapasitesi) ve schedule ile,
borunun kalınlığı (en yaygın olanları karbon/alaşım için 40, STD, XS, XXS
borular ve paslanmaz ve nikel alaşımlı borular için 10S, 40S ve 80S).
Ürün Bilgisi/Ürün Tanımı/Başlangıç Bilgisi/Önerim
| Adı | SCH80 XS SCH160 XXS kalınlığı ile endüstriyel dikişsiz boru |
| Türleri | Dikişsiz karbon çelik kazan borusu borusu,dikişsiz endüstri boruları, paslanmaz çelik borular, paslanmaz çelik borular |
| Boyut | DN: Dikişsiz:10-914mm 3/8"-36" |
| Kalınlığı |
Duvar kalınlığı: SCH5S, SCH10S SCH10 SCH20 SCH30 STD SCH40S, SCH40, SCH80S, SCH80, SCH60 XS SCH100 SCH120S SCH120 SCH140 SCH160 XXS 2mm-120mm Özelleştirmeyi kabul et |
| Uzunluk |
Tek rastgele uzunluk/Çifte rastgele uzunluk/Kesin uzunluk 5m-14m,5.8m, 6m, 10m, 12m, 12m Özelleştirmeyi kabul et |
| Yüzey Tedavisi |
Üstü çıplak, siyah boyanmış, lacquered, galvanize edilmiş, korozyona karşı 3PE PP/EP/FBE kaplamalı karbonlu çelik Sıvı turşumlanmış veya cilalanmış yüzeyli paslanmaz çelik. |
| Malzeme |
Karbon çelik: 10#, 20#, 45#, ASTM A105 vb. * ASTM A53, A106, A210, A252, A333 vb. * API5L X42, API5L X46, API5L X52, API5L X60, API5L X65, API5L X70 vb. * JIS STPG42, G3454, G3456 vb. * Almanca St37, St42, St45, St52, DIN1626, DIN17175 * Çince 20#, Q345, 16Mn vb. P1,P2,P5,P9,P11,P12,P22,P91,P92,15CrMO,Cr5Mo,10CrMo910,12CrMo,13CrMo44,30CrMo,A333 GR.1GR.3GR.6GR.7, vb. |
| Standart |
AASME, ASTM, MSS, JIS, DIN, EN * Amerikan ASME B36.10M, ASTM, API 5L, API 5CT * Japon JIS * Almanca DIN * Çin GB * BS standardı |
| Bağlantıyı Kapat | Plain end/Beveled, her iki ucunda plastik kapaklarla korunmuş, kare kesilmiş, oluklu, iğneli ve bağlantılı. |
| Başvurular | Petrol, kimyasal, enerji, gaz, metalürji, gemicilik, inşaat vb. |
| Gönderi | 20GP/ 40GP konteynerleri, gevşek konteynerler LCL; toplu taşıma gemileri, üstü açık konteynerler |
Teknoloji/Teknik Veri Sayfaları
ANSI B36'ya göre dikişsiz borular için kalınlık listesi.10
Birim: MM
| NPS | Dış Dimeter | Farklı kalınlıklar +12,5% toleransla | |||||||
| CYBD | Sch40 | Sch60 | XS | Sch80 | Schl20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | 1. 73 | 1. 73 | - Evet. | 2. 41 | 2. 41 | - Evet. | - Evet. | - Evet. |
| 1/4 | 13. 7 | 2. 24 | 2. 24 | - Evet. | 3. 02 | 3. 02 | - Evet. | - Evet. | - Evet. |
| 3/8 | 17. 1 | 2. 31 | 2. 31 | - Evet. | 3. 20 | 3. 20 | - Evet. | - Evet. | - Evet. |
| 1/2 | 21. 3 | 2. 77 | 2. 77 | - Evet. | 3. 73 | 3. 73 | - Evet. | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 2. 87 | 2. 87 | - Evet. | 3. 91 | 3. 91 | - Evet. | 5. 56 | 7. 82 |
| 1 | 33.4 | 3. 38 | 3. 38 | - Evet. | 4. 55 | 4. 55 | - Evet. | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 3. 56 | 3. 56 | - Evet. | 4. 85 | 4. 85 | - Evet. | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 3. 68 | 3. 68 | - Evet. | 5. 08 | 5. 08 | - Evet. | 7. 14 | 10. 15 |
| 2 | 60. 3 | 3. 91 | 3. 91 | - Evet. | 5. 54 | 5. 54 | - Evet. | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 5. 16 | 5. 16 | - Evet. | 7. 01 | 7.01 | - Evet. | 9. 53 | 14. 02 |
| 3 | 88. 9 | 5. 49 | 5. 49 | - Evet. | 7. 62 | 7. 62 | - Evet. | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | 5. 74 | 5. 74 | - Evet. | 8. 08 | 8. 08 | - Evet. | - Evet. | - Evet. |
| 4 | 114. 3 | 6.02 | 6. 02 | - Evet. | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | 6. 55 | 6. 55 | - Evet. | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | 7. 11 | 7. 11 | - Evet. | 10. 97 | 10. 97 | 14.27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 9.27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 9. 53 | 10. 31 | 14.27 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | - Evet. |
| 16 | 406. 4 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | - Evet. |
| 18 | 457. 2 | 9. 53 | 14.27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | - Evet. |
| 20 | 508. 0 | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 26. 19 | 38. 10 | 50. 01 | - Evet. |
| 22 | 558. 8 | 9. 53 | - Evet. | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53. 98 | - Evet. |
| 24 | 609. 6 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46. 02 | 59. 54 | - Evet. |
| 26 | 660.4 | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 28 | 711.2 | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 30 | 762. 0 | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 32 | 812. 8 | 9. 53 | 17. 48 | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 34 | 863. 6 | 9. 53 | 17. 48 | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 36 | 914. 4 | 9. 53 | 17. 48 | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 38 | 965.2 | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 40 | 1016. 0 | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 42 | 1066. 8 | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 44 | 1117. 6 | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 46 | 1168.4 | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 48 | 1219. 2 | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
Boyut Tasarımı
Dış çapı
Kimlik... İç çapı
Duvar kalınlığı
L... Uzunluk
Eğer minimum duvar kalınlığı gerekliyse, sadece poz tarafında değişikliklere izin verilir.
Butt kaynak uçları
ANSI / ASME B16.25-2007
Şekil 4 GTAW Kök Geçidi için Kaynak Bevel Ayrıntıları [WT > 3mm (0,12 in.) 10mm (0,38 in.) dahil]
Genel notlar:
a) Bu detay, nominal kalınlığı 3 mm'den fazla olan kök geçidinin gaz volfram yay kaynakları (GTAW) için geçerlidir
(b) Doğrusal boyutlar milimetre ile parantez içinde inç değerleri ile gösterilmiştir.
Doğruluk Gerekli
Tandard boruları ve borular gözüne doğru verilir: özel uygulamalar için
Alıcı ve boru arasında düz çizgiden izin verilen sapma anlaşılabilir.
üreticisi; düz çizgiden izin verilen en yüksek sapma
ölçüm uzunluğuna L, örneğin 1mm/1000mm olarak belirtilmelidir.
Eksantriklik
E en büyük ve en küçük arasındaki farkın yarısıdır.
bir kesimde duvar kalınlığı (WT) değerleri.
mm açısından:
Bununla birlikte, eksantriklik bu kesimin ortalama duvar kalınlığının yüzdesi olarak ifade edilir.
İç ve dış orta çapı
D0 herhangi bir boru veya borunun en küçük ve en büyük boru çapı arasındaki aritmetik ortalama
Eğer minimum duvar kalınlığı gerekliyse, sadece artı tarafında değişikliklere izin verilir.
Yumurtalık
O, herhangi bir tüp çevresindeki en büyük ve en küçük çap arasındaki fark.
Orta çapın yüzdesi olarak:
Yumurtalık, eksantriklik ile karıştırılmamalıdır.
DİŞİMİZ MİTİM Üretim Süreci
Hafif çelik dikişsiz borular 1/8 ila 24 inç.
Bu yöntem plug mill ya da extrusion (küçük çaplar için kullanılır).
daha büyük çaplar için mandrel değirmen süreci kullanılır.
Uygulama/Kullanım
Dikişsiz çelik borular petrol ve gaz endüstrisinde farklı uygulamalar için kullanılır:
•Asta işlemler (OCTG boruları)
•Orta akım (yağ, gaz, buhar, asit, çamur gibi sıvıların aktarımı ve dağıtımı)
• aşağıda (yağ ve gazı türev ürünlere dönüştürmek için işlem boruları)
• Genel tesisat uygulamaları
Sık Sorulan Sorular: Soru ve Cevaplar
S: Dikişsiz borular ve dikişsiz tüpler arasındaki fark nedir?
A:Dikişsiz çelik borular dikişsiz borularla karıştırılmamalıdır. Aslında borular ve borular arasında sadece anlamsal olmayan birkaç önemli fark vardır."Tüp" kelimesi, sıvı taşımak için kullanılan tüplere atfeder., "Tüp" sözcüğü, yapısal/mekanik uygulamalarda, enstrümanlama sistemlerinde kullanılan tüp biçimli kesimlere (farklı şekillerde, yuvarlak, oval, kare) atfeder.ve kazanlar gibi basınçlı ekipmanların yapımı, ısı değiştiricileri ve süper ısıtıcılar.
S: Dikişsiz boruların toleransı nedir?
A:API 5L / A106GR.B dikişsiz boru için boyut toleransı.
1. dış çapları için daha az 2 3/8 inç (60.3 mm), boru gövdesi çapı toleransı +/- 0.5 mm. boru sonu +/- 0.5 mm;024 mm).
2. 2 3/8 inç (60.3) ile 24 inç (610 mm) arasında veya daha yüksek olan OD için, boru gövdesinde (diametre toleransı) +/- 0.0075D, boru ucu +/- 0.005D ama maksimum +/-1.6 mm (0.063 mm);
Boru gövdesi için yuvarlaklık toleransı≤0.015D, boru sonu≤0.01D.
(Üreticiler ve müşterilerle anlaşıldığında, daha sıkı toleranslar uygulanabilir)
3Duvar kalınlığı için.
4 mm (0 0157 inç) altında, tolerans +0,6 (0,024 mm), -0,5 mm (0,020 inç);
API 5L dikişsiz çelik boru kalınlığı için 4 mm ila 10 mm (0,394 inç), +0, 150t, -0,125t;
API dikişsiz boru kalınlığı için 10 mm ila 25 mm (0,984 inç), +/- 0,125t;
Duvar kalınlığı≥25 mm, +3.7 mm veya +0.1t (daha büyükse) ve -3.0 mm (0,120 inç) veya -0.1t (daha büyükse).
t kalınlık için,
4Düzlük için, tam uzunluk için maksimum, tolerans en fazla uzunluğun %0.15'i.
5Düzlük, boru ucundaki maksimum sapma ≤0,3 mm/m olmalıdır.
6Uzunluk genel için +/- 200 mm, özel için +/- 25.4 mm.
