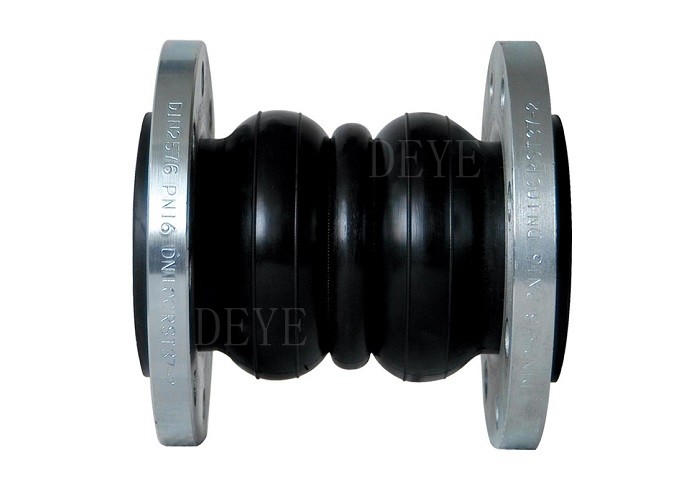

EPDM NBR Galvanize Flange ile İki Topu Çift Kürelik Kauçuk Genişleme Ortamı

EPDM NBR iki toplu iki kürelik kauçuk eklemleri galvanize flange ile

Esnek kauçuk eklem, kısaca kauçuk eklem, kumaşla desteklenmiş kauçuk parçalardan ve düz hareketli eklemlerden oluşan bir eklemdir.

boru hattının titreşim yalıtımı, gürültü azaltımı ve yer değiştirme telafi için kullanılan metal flensler veya iğneli boru flensleri.

Yüksek esnekliğe, yüksek hava geçirmezliğe, orta dirençli ve hava durumuna dayanıklı bir boru hattı eklemidir.

Çifte Küre Kauçuk birleşimi, iki dalgalanma dıştan, monte edilmiş flensler soğuk çinko / galvanze yüzeylidir.
Montajlı flensler karbon çelik, galvanizli ve paslanmaz çelik malzemelerinden olabilir.

Ana yedek parçaların malzemesi

Tedarik Alanı

Tasarım Baskısı

Teknoloji/Teknik Veri Sayfaları

İkiz Küre Kauçuk Genişleme Eklemleri

Özellikler

Absorbe Aksyal hareketler (uzantı ve sıkıştırma)
Aksyal hareket, bir mekanda boş uzunluğundan balonun boyut uzunluğundaki değişimdir.
boylam eksenine paralel yönde

Absorbe Yan hareketleri
Yan hareket, balonun boylam eksenine dik bir yönde bir ucunun diğer ucuna göreceli hareketidir.

Çember ve torsyon hareketlerini emiyor
Köşe hareketi, bülbüllerin boylam ekseninin bir dönme noktasına doğru döngüsel hareketidir.
Balonların sonunun diğer ucuna göre, balonların merkez çizgisi hakkında

Titremeyi Azaltın
Lastik genişleme eklemleri, ekipmanlardan kaynaklanan titreşimleri izole eder veya azaltır.
Vibrasyon miktarı azalır ve ekipmanları bu olumsuz etkilerden korurlar.

Sessiz Ses İletim
Kauçuk genişleme eklemleri, eklemlerin ve çiftleşme flenslerinin çelik kauçuk arayüzü nedeniyle ses iletimini azaltma eğilimindedir.

Lastik eklemin el kitabı ve montaj notları

1Genişleme eklemlerinin montajı boruların genişlemesine uygun olmalıdır.

İstenen inşaat çizimleri ve montaj talimatları.

2, Boru hattının genişleme eklemini yerleştirmek için yaklaşık olarak sabitlenmelidir.

ve genişleme eklemleri bir rol oynayabilir, bu nedenle ayarların yönlendirilmesi ve sabitlenmesi teknik bilgilerin tasarım departmanlarına sıkı bir şekilde uygun olmalıdır.Sabit bir desteğin belirlenmesi prensibi, lütfen "Bellows Genişleme Eklemleri Kurulum Kılavuzu"na bakın.

3, Bir balon genişleme ekleminin ince bir paslanmaz çelik plaka ile oluştuğu için hareket, kaldırma ve kaynakta kaybedildiğinde, periyotta çarpmamak, çizik, kemik,kaynak sıçraması ve diğer nedenler balon hasarına.

4Kurulumdan önce çıkarılmalı ve boruların normal hareketini sağlamak için boruların dış cisimleri çıkarılmalıdır.

5, Akış okları kurmak için genişleme eklemleri için bir akış medya istekleri gereklidir.

6, Balonları iyi çalışma durumunda yapmak için,eksel, yan, dönüş transfer boru kurulum hatası da dahil olmak üzere deformasyonda genişleme eklemleri kuramaz.

7, genişleme eklemleri kurulmuş, tüm sarı boyanmış kaldırmak için hareket etmeden önce sistemde çalıştırmak sabit bir vida kaybetmek

8, kumaş lif genişleme eklem, ön kompresyonun uygun şekilde yürütülmesi nedeniyle kurulum nedeniyle gerilme yer değiştirmesine maruz kalmaz, boru hattı eğilmez,Yer değiştirme ve eksenel uzatma, mümkün olan en kısa sürede, normal çalışma durumunda olması için destek panosunu sökmek için kurulu olan sıyrıklara karşı esnek koruma halkaları dikilmelidir.

Uygulama:

Petrol ve gaz, tuzsuzlama, soğutma sistemleri, pompalar, kimyasal tesisler, ısıtma, havalandırma
ve klima, Gemicilik, Offshore uygulamaları, Su arıtma tesisleri
Kanalizasyon, Sanitasyon boru sistemleri, Morluk ve kağıt tesisleri, Soğutulmuş veya sıcak su boru sistemleri, Soğutma sistemleri, Elektrik üretimi, Fosfat tesisleri, İçme suyu, Gıda işlemi
