PN10 PN16 CL150 Fleksibel kauçuk genişleme eklemleri, epoksi kaplı flenslerle
| Menşe yeri | Çin |
|---|---|
| Marka adı | DEYE |
| Sertifika | ISO9001:2015 PED |
| Model numarası | DY-RJ-U04 Genişleme eklemleri |
| Document | Product Brochure PDF |
| Min sipariş miktarı | 10 PCS |
| Fiyat | USD2-USD25 each |
| Ambalaj bilgileri | karton kutu + kat ahşap kasalar veya karton + Paletler |
| Teslim süresi | Normal sipariş için 20 gün, stoklu ürünler için 7 gün |
| Ödeme koşulları | T/T, L/C, D/P |
| Yetenek temini | 1000 ADET BİR AY |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Türleri | Tek Küre Tipi, İkiz Küre Tipi, Çift Küre tipi, çift bilyalı tip, Rakor Bağlantı Parçaları Tipi | Tek Küre Tipi, İkiz Küre Tipi, Çift Küre tipi, çift bilyalı tip, Rakor Bağlantı Parçaları Tipi | EPDM, NBR, BUNA, Neopren, VİTON, PTFE, Hypalon |
|---|---|---|---|
| Flanş Tipi | HDG, Elektrik, Galvanizli, Sink kaplı, FEB kaplı, Paslanmaz Çelik | Değerlendirme | PN10 PN16 PN25 CL150LBS 150# |
| boyut | 2" (DN50MM) - 144" ((DN3600MM) | ||
| Vurgulamak | Lastik genişleme eklemleri,CL150 Genişleme eklemleri,PN10 kauçuk eklem |
||
Ürün Açıklaması

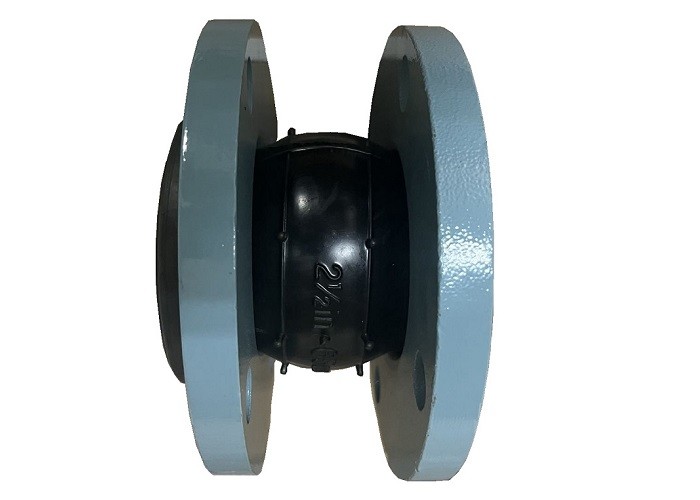

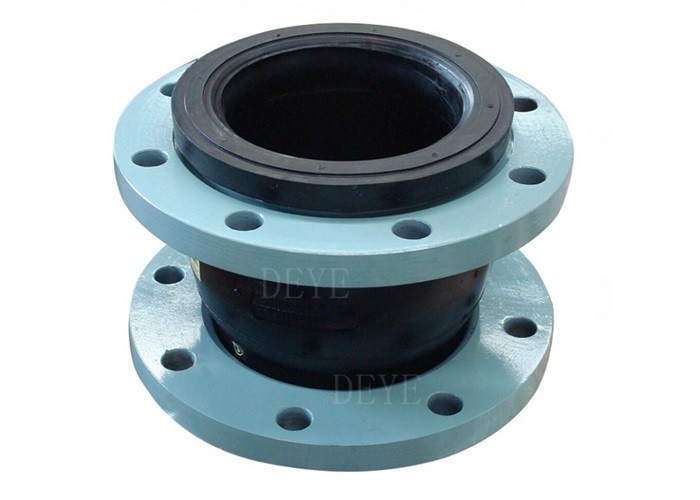

PN10 PN16 CL150 Flanş FEB ile Tek Küreli Esnek Kauçuk Genişleme Bileşi
Tek küre esnek kauçuk eklem, uç yüzü RF mühürleme esnek kauçuk eklemine sahip tek küre / top türüdür.Şok emiciFlanş yumuşak bağlantısı, esnek kauçuk eklem, kauçuk boru eklem, kompensatör, vb.
Ürün Boyut aralığı DN25mm - DN3600mm veÜrün basınç aralığı: 0,6-2,5 MPa, kauçuk genişleme eklemleriAsit, alkali, korozyon, yağ, sıcak ve soğuk su, basınçlı hava, basınçlı doğal gaz vb.Çalışma sıcaklığı: 15-115 °C (normal) / - 30-250 °C (özel)
Ana yedek parçaların malzemesi
| Kapak | EPDM, NBR, Hypalon, NR, PTFE |
| Kumaş Güçlendirme | Nylon |
| Tüp | EPDM, NBR, Hypalon, NR, PTFE |
| Döşeme Yüzükleri | Çelik |
| Flanş | Karbon çelik, paslanmaz çelik, dupleks SS |
Tedarik Alanı
| Boyut aralığı | DN50-DN800 |
|
|
Kauçuk için PN10 PN16 PN25 |
| PN10, PN16, PN25, PN40, PN64, PN100, metal bellow tipi için |
Tasarım Baskısı
| İşçi Basın (Bar) | 10 | 16 | 25 |
| Patlama basıncı ((Bar) | 30 | 48 | 55 |
| Vakum ((mmHg) | 400 | 650 | 750 |
Teknoloji/Teknik Veri Sayfaları
Küresel Tek Küresel Kauçuk Genişleme Eklemleri
PN16 Kauçuk ekleminin boyutu
| Adı çapı DN |
Uzunluk L ((mm)
|
Çivinin sayısı: n |
Flanş delikleri. |
Çemberin diyalogları.
|
Aksyal yer değiştirme (mm) |
Yan kayma
|
Dönüşüm açısı
|
|||
| (mm) | (in) | Çekil | ÖdemeRession | |||||||
| 32 | 11/4 | 95 | 4 | 17.5 | 100 | 6 | 9 | 9 | 15° | |
| 40 | Yaratıcıya Yaklaşın, 11/2 | 95 | 4 | 17.5 | 110 | 6 | 10 | 9 | 15° | |
| 50 | 2 | 105 | 4 | 17.5 | 125 | 7 | 10 | 10 | 15° | |
| 65 | 21/2 | 115 | 4 | 17.5 | 145 | 7 | 13 | 11 | 15° | |
| 80 | 3 | 135 | 130 | 8 | 17.5 | 160 | 8 | 15 | 12 | 15° |
| 100 | 4 | 150 | 135 | 8 | 17.5 | 180 | 10 | 19 | 13 | 15° |
| 125 | 5 | 165 | 160 | 8 | 17.5 | 210 | 12 | 19 | 14 | 15° |
| 150 | 6 | 180 | 185 | 8 | 22 | 240 | 12 | 20 | 22 | 15° |
| 200 | 8 | 190 | 200 | 8 | 22 | 295 | 16 | 25 | 22 | 15° |
| 250 | 10 | 230 | 240 | 12 | 22 | 350 | 16 | 25 | 22 | 15° |
| 300 | 12 | 245 | 260 | 12 | 22 | 400 | 16 | 25 | 22 | 15° |
| 350 | 14 | 265 | 16 | 26 | 460 | 16 | 25 | 22 | 15° | |
| 400 | 16 | 265 | 16 | 26 | 515 | 16 | 25 | 22 | 15° | |
| 450 | 18 | 265 | 20 | 26 | 565 | 16 | 25 | 22 | 15° | |
| 500 | 20 | 265 | 20 | 30 | 620 | 16 | 25 | 22 | 15° | |
| 600 | 24 | 265 | 20 | 26 | 725 | 16 | 25 | 22 | 15° | |
| 700 | 28 | 260 | 24 | 30 | 810 | 16 | 25 | 22 | 10° | |
| 800 | 32 | 260 | 24 | 30 | 920 | 16 | 25 | 22 | 10U | |
| 900 | 36 | 260 | 24 | 30 | 1020 | 16 | 25 | 22 | 10w | |
| 1000 | 40 | 260 | 28 | 30 | 1120 | 16 | 25 | 22 | 10° | |
Kauçuk eklemin boyutu 150LBS
| Adı çapı DN | Uzunluk L ((mm) | b | NO.of Bolt |
Flanş delikleri. | Bolt Circle'in Diyaspor'u. | Aksyal hareket | Yan kayma | Dönüşüm açısı | |||
|
(mm) |
|||||||||||
| (mm) (in) | L1 | L2 | uzanmak | Sıkıştırma | |||||||
| 25 | 1 | 152 | 130 | 14 | 4 | 16 | 79.4 | +9.5 | 13 | ±13 | ±15° |
| 32 | 1 1/4 | 152 | 130 | 16 | 4 | 16 | 89 | +9.5 | 13 | ±13 | ±15° |
| 40 | 1-1/2 | 152 | 130 | 16 | 4 | 16 | 98.5 | +9.5 | -13 | ±13 | ±15" |
| 50 | 2 | 152 | 130 | 16 | 4 | 19 | 121 | +9.5 | 13 | ±13 | ±15" |
| 65 | 2-1/2 | 152 | 130 | 18 | 4 | 19 | 139.5 | +9.5 | -13 | ±13 | ±15 |
| 80 | 3 | 152 | 130 | 18 | 4 | 19 | 153 | +9.5 | -13 | ±13 | ±15° |
| 100 | 4 | 152 | 130 | 18 | 8 | 19 | 190 | +9.5 | 16 | ±13 | ±15° |
| 125 | 5 | 152 | 130 | 20 22 |
8 | 22.5 | 216 | +9.5 | - 16 | ±13 | ±15° |
| 150 | 6 | 152 | 130 | 8 | 22.5 | 242 | +9.5 | - 16 | ±13 | ±15° | |
| 200 | 8 | 152 | 130 | 22 | 8 | 22.5 | 298 | +9.5 | - 16 | ±13 | ±15° |
| 250 | 10 | 203 | 130 | 24 | 12 | 25.5 | 362 | +13 | 16 | ±19 | ±15° |
| 300 | 12 | 203 | 130 | 24 | 12 | 25.5 | 432 | +13 | 19 | ±19 | ±15° |
| 350 | 14 | 203 | 200 | 26 | 12 | 28.5 | 476 | +13 | -19 | ±19 | ±15° |
| 400 | 16 | 203 | 200 | 28 | 16 | 28.5 | 540 | +13 | -19 | ±19 | ±15° |
| 450 | 18 | 203 | 200 | 30 | 16 | 32 | 578 | +13 | -19 | ±19 | ±15° |
| 500 | 20 | 203 | 200 | 30 | 20 | 32 | 634 | +13 | -19 | ±19 | ±15° |
| 600 | 24 | 254 | 260 | 32 | 20 | 35 | 749.5 | +13 | -19 | ±19 | ±15° |
| 800 | 32 | 254 | 260 | 36 | 24 | 30 | 920 | +13 | -19 | ±19 | ±15° |
Özellikler
Aksyal hareketleri emiyor (uzantı ve sıkıştırma).
Aksyal hareket, bir mekanda boş uzunluğundan balonun boyut uzunluğundaki değişimdir.
boylam eksenine paralel yönde.
Yan hareketleri emiyorum.
Yan hareket, balonun boylam eksenine dik bir yönde bir ucunun diğer ucuna göreceli hareketidir.
Köşe ve bükülme hareketlerini emiyor.
Köşe hareketi, bülbüllerin boylam ekseninin bir dönme noktasına doğru döngüsel hareketidir.
Balonların ucunun diğer ucuna göre, balonların merkez çizgisi.
Titremeyi azalt.
Lastik genişleme eklemleri, ekipmanlardan kaynaklanan titreşimleri izole eder veya azaltır.
Vibrasyon miktarı azalır ve ekipmanları bu olumsuz etkilerden korurlar.
Sessiz ses iletimi.
Kauçuk genişleme eklemleri, eklemlerin ve çiftleşme flenslerinin çelik kauçuk arayüzü nedeniyle ses iletimini azaltma eğilimindedir.
Lastik eklemin el kitabı ve montaj notları
1Genişleme eklemlerinin montajı boruların genişlemesine uygun olmalıdır.
İstenen inşaat çizimleri ve montaj talimatları.
2, Boru hattının genişleme eklemini yerleştirmek için yaklaşık olarak sabitlenmelidir.
ve genişleme eklemleri bir rol oynayabilir, bu nedenle ayarların yönlendirilmesi ve sabitlenmesi teknik bilgilerin tasarım departmanlarına sıkı bir şekilde uygun olmalıdır.Sabit bir desteğin belirlenmesi prensibi, lütfen "Bellows Genişleme Eklemleri Kurulum Kılavuzu"na bakın.
3, Bir balon genişleme ekleminin ince bir paslanmaz çelik plaka ile oluştuğu için hareket, kaldırma ve kaynakta kaybedildiğinde, periyotta çarpmamak, çizik, kemik,kaynak sıçraması ve diğer nedenler balon hasarına.
4Kurulumdan önce çıkarılmalı ve boruların normal hareketini sağlamak için boruların dış cisimleri çıkarılmalıdır.
5, Akış okları kurmak için genişleme eklemleri için bir akış medya istekleri gereklidir.
6, Balonları iyi çalışma durumunda yapmak için,eksel, yan, dönüş transfer boru kurulum hatası da dahil olmak üzere deformasyonda genişleme eklemleri kuramaz.
7, genişleme eklemleri kurulmuş, tüm sarı boyanmış kaldırmak için hareket etmeden önce sistemde çalıştırmak sabit bir vida kaybetmek
8, kumaş lif genişleme eklem, ön kompresyonun uygun şekilde yürütülmesi nedeniyle kurulum nedeniyle gerilme yer değiştirmesine maruz kalmaz, boru hattı eğilmez,Yer değiştirme ve eksenel uzatma, mümkün olan en kısa sürede, normal çalışma durumunda olması için destek panosunu sökmek için kurulu olan sıyrıklara karşı esnek koruma halkaları dikilmelidir.
Uygulama:
Petrol ve gaz, tuzsuzlama, soğutma sistemleri, pompalar, kimyasal tesisler, ısıtma, havalandırma
ve klima, Gemicilik, Offshore uygulamaları, Su arıtma tesisleri
Kanalizasyon, Sanitasyon boru sistemleri, Morluk ve kağıt tesisleri, Soğutulmuş veya sıcak su boru sistemleri, Soğutma sistemleri, Elektrik üretimi, Fosfat tesisleri, İçme suyu, Gıda işlemi
