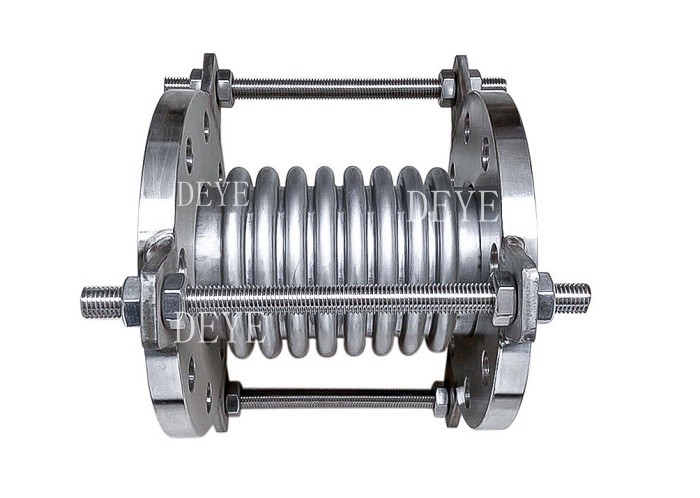

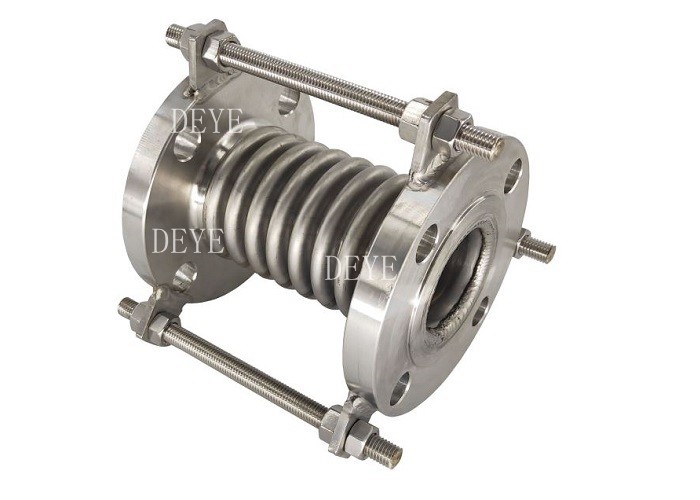

Metal Bellows genişleme eklemleri karo çubukları ile Karbon Çelik Paslanmaz Çelik

Metal Bellows genişleme eklemleri karo çubukları ile Karbon Çelik Paslanmaz Çelik

Metallik Genişleme Eklem /Metal genişleme eklem (kompensatör olarak da adlandırılır) boru hatlarında, konteynerlerde ve makinelerde termal genişleme ve göreceli hareket için telafi elemanlarıdır.Genişleme eklemi, metal ile tam bir birimdir., kauçuk veya kumaş balonları ve uç bağlantıları ve aksesuarları, ayrıca isteğe bağlı olarak, iç kaplamalar, dış kaplamalar vb.

Boyut aralığı:

1-48

Proje malzeme sınıfı:

Karbon çelik: ST37, Q235, A105

Austenitik Paslanmaz Çelikler: 304 SS, 321 SS, 304L SS, 347 SS, 310 SS, 316 SS, 316L SS, 904L

Nikel alaşımları: Inconel 600, Inconel 601, Inconel 625, Incoloy 800, Incoloy 800H, Incoloy 825, Monel 400,

Yemek genişleme ekleminin teknik çizimleri/Metal genişleme eklemleri

Tip 01 Boyut

Tip 02 Boyut

Metal genişleme eklemleri genellikle hangi uygulamalarda kullanılır?

Metal baltalar ve genişleme eklemleri, boru hatlarında ve ekipmanlarda termal genişleme, titreşim, hizalama ve diğer hareket türlerini telafi etmek için yaygın olarak çeşitli uygulamalarda kullanılır.Aşağıda metal balta ve genişleme eklemleri için bazı yaygın uygulamalar bulunmaktadır:

•HVAC sistemleri: Metal balonlar ve genişleme eklemleri ısıtma, havalandırma,ve klima (HVAC) sistemleri, sıcaklık ve basınç değişimlerinden kaynaklanan termal genişleme ve daralmayı emiyor.

• Havacılık endüstrisi

•Petrokimya sanayi

• Elektrik üretimi

•Tıbbi ekipman

• Otomotiv endüstrisi

•Yarı iletken endüstrisi: Metal balonlar ve genişleme eklemleri, boşluk odalarında ve diğer ekipmanlarda hareket ve titreşimleri telafi etmek için yarı iletken endüstrisinde kullanılır.

Özel uygulamam için doğru metal genişleme eklemini nasıl seçebilirim?

Özel endüstriyel uygulamalarda dayanıklılıklarını ve güvenilirliklerini sağlamak için metal baltalar ve genişleme eklemleri için doğru malzemeyi seçmek önemlidir.Ele alacağınız malzemeyi seçerken göz önünde bulundurmanız gereken bazı etkenler şunlardır::

1. Sıcaklık: Malzeme, uygulamanın sıcaklık aralığına dayanabilmelidir.Bu nedenle beklenen sıcaklık aralığına dayanabilecek bir malzeme seçmek önemlidir..

2. Korozyona dayanıklılık: Koroziv maddelerin bulunduğu endüstrilerde, korozyona dayanıklı bir malzeme seçmek önemlidir.Paslanmaz çelik ve Inconel gibi malzemeler genellikle korozyona dayanıklı özellikleri için kullanılır.

3. Basınç: Malzeme, uygulanan basınca dayanabilmelidir.Bu nedenle beklenen basınç aralığına dayanabilecek bir malzeme seçmek önemlidir..

4. Esneklik: Malzeme, uygulamada hareket ve titreşimlere uyum sağlayacak kadar esnek olmalıdır.

5. Maliyet: Malzemenin maliyeti, belirli endüstriyel uygulama ile ilişkili olarak dikkate alınmalıdır.Bu nedenle, uygulama için maliyetle uygun bir malzeme seçmek önemlidir..

Belirli bir endüstri uygulaması için en iyi malzemeyi belirlemek için metal balon ve genişleme eklemlerinin üreticisi veya tedarikçisiyle görüşmek önemlidir.Bu alanda uzmanlık ve deneyime dayanan rehberlik ve öneriler sunabilirler..

Bellows Systems mühendislik ve teknik satış personeli, başvurunuza göre doğru malzeme seçimi yapmanıza yardımcı olabilir.

Özellikler

Absorbe Aksyal hareketler (uzantı ve sıkıştırma)
Aksyal hareket, bir mekanda boş uzunluğundan balonun boyut uzunluğundaki değişimdir.
boylam eksenine paralel yönde.

Absorbe Yan hareketleri
Yan hareket, balonun boylam eksenine dik bir yönde bir ucunun diğer ucuna göreceli hareketidir.

Çember ve torsyon hareketlerini emiyor
Köşe hareketi, bülbüllerin boylam ekseninin bir dönme noktasına doğru döngüsel hareketidir.
Balonların ucunun diğer ucuna göre, balonların merkez çizgisi.

Titremeyi Azaltın
Lastik genişleme eklemleri, ekipmanlardan kaynaklanan titreşimleri izole eder veya azaltır.
Vibrasyon miktarı azalır ve ekipmanları bu olumsuz etkilerden korurlar.

Sessiz Ses İletim
Kauçuk genişleme eklemleri, eklemlerin ve çiftleşme flenslerinin çelik kauçuk arayüzü nedeniyle ses iletimini azaltma eğilimindedir.

Lastik eklemin el kitabı ve montaj notları

1Genişleme eklemlerinin montajı, istenen genişleme boru inşaat çizimlerine ve montaj talimatlarına uygun olmalıdır.

2, Boru hattının genişleme eklemini yerleştirmek için yaklaşık olarak sabitlenmelidir.

ve genişleme eklemleri bir rol oynayabilir, bu nedenle ayarların yönlendirilmesi ve sabitlenmesi teknik bilgilerin tasarım departmanlarına sıkı bir şekilde uygun olmalıdır.Sabit bir desteğin belirlenmesi prensibi, lütfen "Bellows Genişleme Eklemleri Kurulum Kılavuzu"na bakın.

3, Bir balon genişleme ekleminin ince bir paslanmaz çelik plaka ile oluştuğu için hareket, kaldırma ve kaynakta kaybedildiğinde, periyotta çarpmamak, çizik, kemik,kaynak sıçraması ve diğer nedenler balon hasarına

4Kurulum ve borulardan önce çıkarılmalıdır dış cisim normal hareketli borular sağlamak için

5Akış okları yüklemek için genişleme eklemleri için bir akış medya istekleri gereklidir.

6, Balonları iyi çalışma durumunda yapmak için,eksel, yan, dönüş transfer boru kurulum hatası da dahil olmak üzere deformasyonda genişleme eklemleri yükleyemez

7, genişleme eklemleri kurulmuş, tüm sarı boyanmış kaldırmak için hareket etmeden önce sistemde çalıştırmak sabit bir vida kaybetmek

8, kumaş lif genişleme eklem, ön kompresyonun uygun şekilde yürütülmesi nedeniyle kurulum nedeniyle gerilme yer değiştirmesine maruz kalmaz, boru hattı eğilmez,Yer değiştirme ve eksenel uzatma, Normal çalışma durumunda destek panosunu sökmek için mümkün olan en kısa sürede kurulu olan esnek kazık koruma halkaları dikkat edilmelidir.

Uygulama:

Petrol ve gaz, tuzsuzlama, soğutma sistemleri, pompalar, kimyasal tesisler, ısıtma, havalandırma
ve klima, Gemicilik, Offshore uygulamaları, Su arıtma tesisleri
Kanalizasyon, Sanitasyon boru sistemleri, Morluk ve kağıt tesisleri, Soğutulmuş veya sıcak su boru sistemleri, Soğutma sistemleri, Elektrik üretimi, Fosfat tesisleri, İçme suyu, Gıda işlemi
