Çarpışma emici PN16 PN10 için bağ çubukları olan kauçuk kompakt eklem
| Menşe yeri | Çin |
|---|---|
| Marka adı | DEYE |
| Sertifika | ISO9001:2015 PED |
| Model numarası | DY-RJ-U07 |
| Document | Product Brochure PDF |
| Min sipariş miktarı | 10 PCS |
| Fiyat | USD2-USD25 each |
| Ambalaj bilgileri | karton kutu + kat ahşap kasalar veya karton + Paletler |
| Teslim süresi | Normal sipariş için 20 gün, stoklu ürünler için 7 gün |
| Ödeme koşulları | T/T, L/C, D/P |
| Yetenek temini | 1000 ADET BİR AY |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Türleri | Tek Küre Tipi, İkiz Küre Tipi, Çift Küre tipi, çift bilyalı tip, Rakor Bağlantı Parçaları Tipi | Kauçuk Malzeme | EPDM, NBR, BUNA, Neopren, VİTON, PTFE, Hypalon |
|---|---|---|---|
| Flanş Tipi | HDG, Elektrik, Galvanizli, Sink kaplı, Paslanmaz Çelik | Değerlendirme | PN10 PN16 PN25 CL150LBS 150# |
| boyut | 2" (DN50MM) - 144" ((DN3600MM) | ||
| Vurgulamak | Kauçuk kompakt eklem,kompakt eklem PN16,PN10 genişletici kauçuk |
||
Ürün Açıklaması

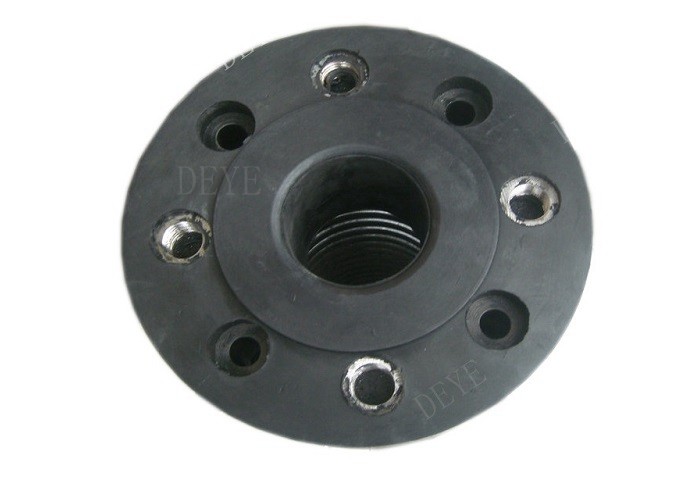

Çarpışma emici PN16 PN10 için bağlama çubukları ile kammalı kauçuk kompak eklem
Bu eklemler silindir şeklindedir ve EPDM elastomerinden yapılmıştır.
Kompresörler, valfler, inşaat makineleri vb.,iş gürültüsünü azaltmak ve küçük titreşimleri absorbe etmek için.
Vücudun taşınan sıvıyla temas edecek herhangi bir metal parçası yoktur.
Karbon çelik yerleştirmeler içe yerleştirilmiştir.
DN 80'den sonraki modeller, iç basınçtan gelen itiş gücüne karşı koymak için karbon çelikten yapılmış iç kravat çubukları ile donatılmıştır.
Titreşim emici eklemler eksenel veya yan hareketleri, büyük amplitudlu titreşimleri, torkları veya
Her bir eklem her zaman doğru şekilde tasarlanmış iki sabit nokta arasında monte edilmelidir.
Eklentiye verilen H uzunluğunda herhangi bir başlangıç gerginliği olmadan.
Ana yedek parçaların malzemesi
| Kapak | EPDM, NBR, Hypalon, NR, PTFE |
| Kumaş Güçlendirme | Nylon |
| Tüp | EPDM, NBR, Hypalon, NR, PTFE |
| Döşeme Yüzükleri | Çelik |
| Flanş | Karbon çelik, paslanmaz çelik, dupleks SS |
Tedarik Alanı
| Boyut aralığı | DN50-DN800 |
|
|
Kauçuk için PN10 PN16 PN25 |
| PN10, PN16, PN25, PN40, PN64, PN100, metal bellow tipi için |
Tasarım Baskısı
| İşçi Basın (Bar) | 10 | 16 | 25 |
| Patlama basıncı ((Bar) | 30 | 48 | 55 |
| Vakum ((mmHg) | 400 | 650 | 750 |
Teknoloji/Teknik Veri Sayfaları
Kompakt eklemin boyutu
| DN | BL | Basınç derecesi | DIN PN6 Flens DIN PN6'ya | DIN PN10 Flens DIN PN10'a | ||||||
| Flanş | Bolt Çemberi | Kalınlığı | Ağırlık | Flanş | Bolt Çemberi | Kalınlığı | Ağırlık | |||
| Max | ØD | ØK | n x M x L | Kilogram | ØD | ØK | n x M x L | Kilogram | ||
| 20 | 70 | 10 | 90 | 65 | 4xM10xl4 | 1.5 | 105 | 75 | 4xM12xl2 | 2.0 |
| 25 | 70 | 10 | 100 | 75 | 4xM10xl6 | 1.9 | 115 | 85 | 4xM12xl6 | 2.7 |
| 32 | 70 | 10 | 120 | 90 | 4xM12xl6 | 2.8 | 140 | 100 | 4xM12xl6 | 4.1 |
| 40 | 70 | 10 | 130 | 100 | 4xM12xl6 | 3.0 | 150 | 110 | 4xM12xl6 | 4.4 |
| 50 | 70 | 10 | 140 | 110 | 4xM12xl6 | 3.2 | 165 | 125 | 4xM12xl6 | 5.1 |
| 65 | 70 | 10 | 160 | 130 | 4xM12vxl6 | 4.0 | 185 | 145 | 4xM12xl6 | 6.2 |
| 80 | 70 | 10 | 190 | 150 | 4xM16xl8 | 6.5 | 200 | 160 | 8xM12xl8 | 7.5 |
| 100 | 70 | 10 | 210 | 170 | 4xM16xl8 | 6.9 | 220 | 180 | 8xM12xl8 | 8.1 |
| 125 | 70 | 10 | 240 | 200 | 8xM16xl8 | 8.5 | 250 | 210 | 8xM12xl8 | 9.4 |
| 150 | 70 | 10 | 265 | 225 | 8xM16xl8 | 9.4 | 285 | 240 | 8xM20xl8 | 12.4 |
| 200 | 90 | 10 | 320 | 280 | 8xM16x20 | 14.5 | 340 | 295 | 8xM20x20 | 18.8 |
Özellikler
Absorbe Aksyal hareketler (uzantı ve sıkıştırma)
Aksyal hareket, bir mekanda boş uzunluğundan balonun boyut uzunluğundaki değişimdir.
boylam eksenine paralel yönde.
Absorbe Yan hareketleri
Yan hareket, balonun boylam eksenine dik bir yönde bir ucunun diğer ucuna göreceli hareketidir.
Çember ve torsyon hareketlerini emiyor
Köşe hareketi, bülbüllerin boylam ekseninin bir dönme noktasına doğru döngüsel hareketidir.
Balonların ucunun diğer ucuna göre, balonların merkez çizgisi.
Titremeyi Azaltın
Lastik genişleme eklemleri, ekipmanlardan kaynaklanan titreşimleri izole eder veya azaltır.
Vibrasyon miktarı azalır ve ekipmanları bu olumsuz etkilerden korurlar.
Sessiz Ses İletim
Kauçuk genişleme eklemleri, eklemlerin ve çiftleşme flenslerinin çelik kauçuk arayüzü nedeniyle ses iletimini azaltma eğilimindedir.
Lastik eklemin el kitabı ve montaj notları
1Genişleme eklemlerinin montajı, istenen genişleme boru inşaat çizimlerine ve montaj talimatlarına uygun olmalıdır.
2, Boru hattının genişleme eklemini yerleştirmek için yaklaşık olarak sabitlenmelidir.
ve genişleme eklemleri bir rol oynayabilir, bu nedenle ayarların yönlendirilmesi ve sabitlenmesi teknik bilgilerin tasarım departmanlarına sıkı bir şekilde uygun olmalıdır.Sabit bir desteğin belirlenmesi prensibi, lütfen "Bellows Genişleme Eklemleri Kurulum Kılavuzu"na bakın.
3, Bir balon genişleme ekleminin ince bir paslanmaz çelik plaka ile oluştuğu için hareket, kaldırma ve kaynakta kaybedildiğinde, periyotta çarpmamak, çizik, kemik,kaynak sıçraması ve diğer nedenler balon hasarına
4Kurulum ve borulardan önce çıkarılmalıdır dış cisim normal hareketli borular sağlamak için
5Akış okları yüklemek için genişleme eklemleri için bir akış medya istekleri gereklidir.
6, Balonları iyi çalışma durumunda yapmak için,eksel, yan, dönüş transfer boru kurulum hatası da dahil olmak üzere deformasyonda genişleme eklemleri yükleyemez
7, genişleme eklemleri kurulmuş, tüm sarı boyanmış kaldırmak için hareket etmeden önce sistemde çalıştırmak sabit bir vida kaybetmek
8, kumaş lif genişleme eklem, ön kompresyonun uygun şekilde yürütülmesi nedeniyle kurulum nedeniyle gerilme yer değiştirmesine maruz kalmaz, boru hattı eğilmez,Yer değiştirme ve eksenel uzatma, Normal çalışma durumunda destek panosunu sökmek için mümkün olan en kısa sürede kurulu olan esnek kazık koruma halkaları dikkat edilmelidir.
Uygulama:
Petrol ve gaz, tuzsuzlama, soğutma sistemleri, pompalar, kimyasal tesisler, ısıtma, havalandırma
ve klima, Gemicilik, Offshore uygulamaları, Su arıtma tesisleri
Kanalizasyon, Sanitasyon boru sistemleri, Morluk ve kağıt tesisleri, Soğutulmuş veya sıcak su boru sistemleri, Soğutma sistemleri, Elektrik üretimi, Fosfat tesisleri, İçme suyu, Gıda işlemi
