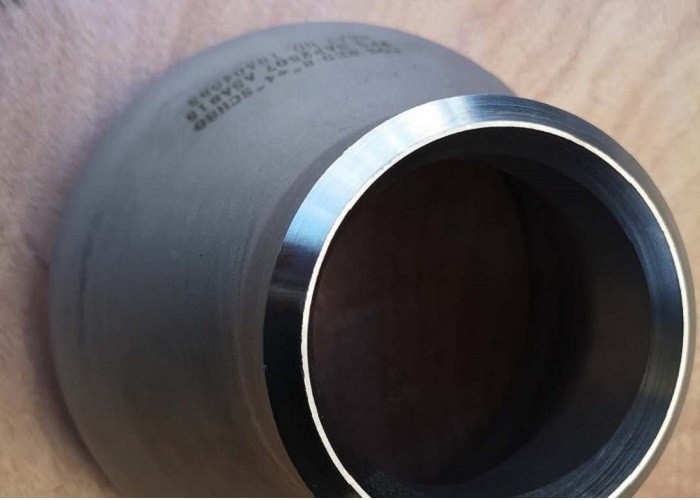

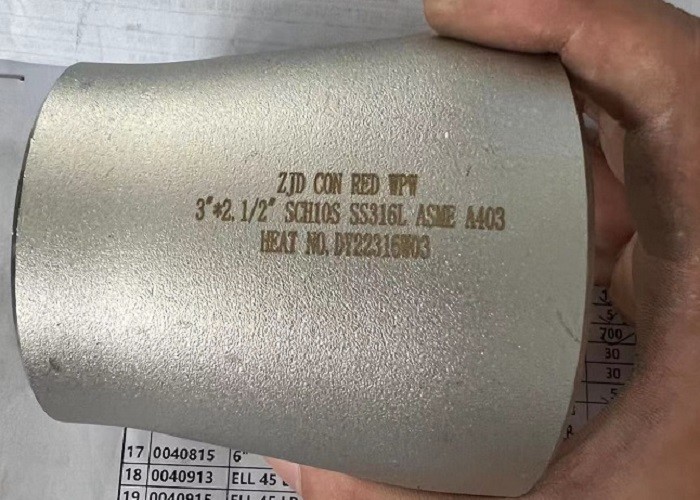

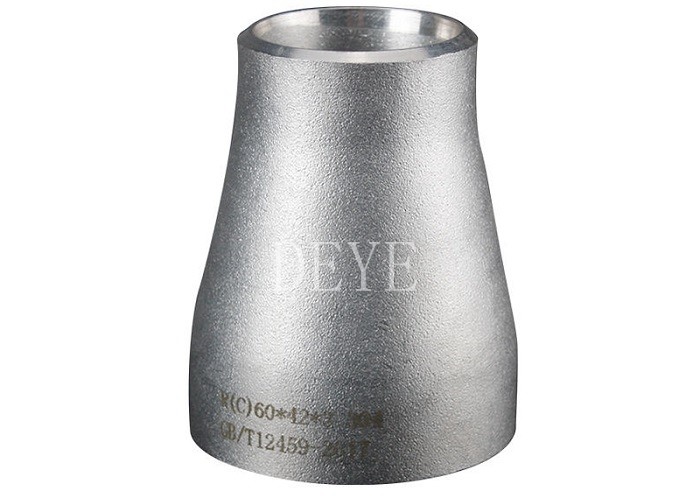

SAF2507 Duplex SS boru azaltıcı SCH40S SCH80S SCH160S
| Menşe yeri | Çin |
|---|---|
| Marka adı | DEYE |
| Sertifika | ISO9001: 2015 |
| Model numarası | PF-EL-S-01 |
| Document | Product Brochure PDF |
| Min sipariş miktarı | 10 PCS |
| Fiyat | USD 2-100 dollars for SS36L Reducers |
| Ambalaj bilgileri | Kontrplak Kasalar, Paletler, Kartonlar |
| Teslim süresi | 10 iş günü |
| Yetenek temini | Bir ay için 25 ton |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Malzeme | SS316/SS316L, SS304/SS304L, SS321, UNS31803, UNS32750 | Bağlantı | Alın Kaynaklı BW |
|---|---|---|---|
| Kalınlığı | Sch5'ler, sch10'lar, sch40'lar, sch80'ler, sch160'lar, xs, xxs | Yüzey | Turşu, Lehçe |
| Vurgulamak | SAF2507 ss boru azaltıcı,ss boru azaltıcı SCH40S,SCH160S paslanmaz çelik boru azaltıcı |
||
Ürün Açıklaması
Duplex SS SAF2507 Paslanmaz Çelik Boru Fittings With Sch40s SCH80S, SCH160S
Paslanmaz çelik kontrol:Bu boru ayarlaması borunun akış boyutunu daha büyükten daha küçük bir hale düşürmek için kullanılır.Redüktör Birincisi, borunun boyutunu kademeli olarak azaltmak için kullanılan bir koni şeklindedirSonuncusunun bir kenarı, hava birikimi olasılığını azaltan bağlantı borusunun ağzına bakmaktadır.
Ürün bilgileri/specifikasyonları:
| Ürün Adı | Dikişsiz ve kaynaklı SS borusu ANSI B16 standardına göre kıvrımlı kaynak uçları ile monte edilmiştir.9 |
| Türleri |
Con. Reducers, Ecc. redcuers, LR dirsekleri, SR dirsekleri, 180 derece dönüşleri, bükümleri, Reducing Eblow, Düz, eşit, Y, şapkalar, başlıklar, |
| Boyut | 1/2"-72" DN15-DN1800 |
| Duvar kalınlığı |
Düşük kalınlıktan daha yüksek kalınlığa SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120 SCH160S,XXS, DIN, SGP JIS kalınlığı |
| Standart | ASTMA312, ASTM AWP40, ASME, A234WPB A420, ANSI B16.9/B16.28/B16.25 |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615, | |
| GB 12459-99, EN Standartı vb. | |
| Malzeme | Paslanmaz çelik304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L |
| Çifte SS 2507, DSS2205, UNS31803 UNS32750 | |
| 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501 | |
| Karbon çelik A234 WPB, WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| ST37.0ST35.8ST37.2ST35.4/8, ST42, ST45, ST52, ST52.4 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| Yüzey | Kum püskürtme, asit turşulama, cilalama |
Özellikler / Özellikler
• Buttweld armatürleri çeşitli şekillerde (kulaklar, tees, azaltıcılar, haçlar, şapkalar, tüylü uçlar), malzeme sınıflarında (karbon, yüksek verimli karbon, düşük alaşım, paslanmaz, dupleks,ve nikel alaşımları) ve boyutları (2 ila 24 inç dikişsiz veya kaynaklı, 26"-72 "doldurulmuş olarak).
• Buttweld armatürleri, bir boru hattının yolunu değiştirmek (kulaklar), boru deliğinin boyutunu azaltmak/artmak (küçlendirici), dal (çap, çapraz) veya bir boru hattını kör etmek için kullanılan boru armatürleridir (butt weld cap)
• Buttweld armatürleri için ana özellikler ASME B16.9 (karbon ve alaşım armatürleri) ve MSS SP 43 ( paslanmaz çelik, dupleks ve nikel alaşım BW armatürleri için ASME B16.9'u entegre eden).
• Kıç kaynaklı boru armatürleri SCH105S, SCH10S, SCH20S, SCH40S, STD, SCH40, SCH80S, SCH80, SCH160S, XXS olarak satılır
• Sıvı maddelerde daha yaygın olan kaynaklı kıvrımlı kaynak armatürleri, maliyet avantajı nedeniyle daha yaygın.
• Butt kaynak armatürleri için yaygın malzeme A234 WPB, Yüksek Verimli Karbon Çelik, Paslanmaz Çelik 304 ve 316 ve Nikel Alaşımlarıdır.
• Karbon çelik ve paslanmaz çelikten kaynaklı boru armatürleri, valflerin, boruların ve ekipmanların boru sistemine monte edilmesini mümkün kılan birleştirme bileşenleridir.
Teknoloji/ Teknik veri sayfaları
Boru armatürleri için kalınlık listesi ANSI B16.9
Birim: mm
| Boru Boyutu DN (in) | Dış Dimeter | Normal Duvar Kalınlığı | |||||||||||||||
| Sch5s | Sch10S | Sch20 | Sch30 | Sch40'lar | CYBD | Sch40 | Sch60 | Sch80'ler | XS | Sch80 | Sch100 | Schl20 | Schl40 | Sch160 | XXS | ||
| 1/8 | 10. 3 | - Evet. | 1. 24 | - Evet. | - Evet. | 1. 73 | 1. 73 | 1. 73 | - Evet. | 2. 41 | 2. 41 | 2. 41 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
| 1/4 | 13. 7 | - Evet. | 1. 65 | - Evet. | - Evet. | 2. 24 | 2. 24 | 2. 24 | - Evet. | 3. 02 | 3. 02 | 3. 02 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
| 3/8 | 17. 1 | - Evet. | 1. 65 | - Evet. | - Evet. | 2. 31 | 2. 31 | 2. 31 | - Evet. | 3. 20 | 3. 20 | 3. 20 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
| 1/2 | 21. 3 | 1.65 | 2. 11 | - Evet. | - Evet. | 2. 77 | 2. 77 | 2. 77 | - Evet. | 3. 73 | 3. 73 | 3. 73 | - Evet. | - Evet. | - Evet. | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 1.65 | 2. 11 | - Evet. | - Evet. | 2. 87 | 2. 87 | 2. 87 | - Evet. | 3. 91 | 3. 91 | 3. 91 | - Evet. | - Evet. | - Evet. | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. 65 | 2. 77 | - Evet. | - Evet. | 3. 38 | 3. 38 | 3. 38 | - Evet. | 4. 55 | 4. 55 | 4. 55 | - Evet. | - Evet. | - Evet. | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | 2. 77 | - Evet. | - Evet. | 3. 56 | 3. 56 | 3. 56 | - Evet. | 4. 85 | 4. 85 | 4. 85 | - Evet. | - Evet. | - Evet. | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 1.65 | 2. 77 | - Evet. | - Evet. | 3. 68 | 3. 68 | 3. 68 | - Evet. | 5. 08 | 5. 08 | 5. 08 | - Evet. | - Evet. | - Evet. | 7. 14 | 10. 15 |
| 2 | 60. 3 | 1. 65 | 2. 77 | - Evet. | - Evet. | 3. 91 | 3. 91 | 3. 91 | - Evet. | 5. 54 | 5. 54 | 5. 54 | - Evet. | - Evet. | - Evet. | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 2. 11 | 3. 05 | - Evet. | - Evet. | 5. 16 | 5. 16 | 5. 16 | - Evet. | 7. 01 | 7. 01 | 7.01 | - Evet. | - Evet. | - Evet. | 9. 53 | 14. 02 |
| 3 | 88. 9 | 2. 11 | 3. 05 | - Evet. | - Evet. | 5. 49 | 5. 49 | 5. 49 | - Evet. | 7. 62 | 7. 62 | 7. 62 | - Evet. | - Evet. | - Evet. | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | 2. 11 | 3. 05 | - Evet. | - Evet. | 5. 74 | 5. 74 | 5. 74 | - Evet. | 8. 08 | 8. 08 | 8. 08 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
| 4 | 114. 3 | 2. 11 | 3. 05 | - Evet. | - Evet. | 6. 02 | 6.02 | 6. 02 | - Evet. | 8. 56 | 8. 56 | 8. 56 | - Evet. | 11. 13 | - Evet. | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | 3. 40 | - Evet. | - Evet. | 6. 55 | 6. 55 | 6. 55 | - Evet. | 9. 53 | 9. 53 | 9. 53 | - Evet. | 12. 70 | - Evet. | 15. 88 | 19. 05 |
| 6 | 168. 3 | 2. 77 | 3. 40 | - Evet. | - Evet. | 7. 11 | 7. 11 | 7. 11 | - Evet. | 10. 97 | 10. 97 | 10. 97 | - Evet. | 14.27 | - Evet. | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | 3. 76 | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 12. 70 | 15. 09 | 18. 26 | 20. 62 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | 4. 19 | 6. 35 | 7. 80 | 9.27 | 9.27 | 9.27 | 12. 70 | 12. 70 | 12. 70 | 15. 09 | 18. 26 | 21. 44 | 25. 40 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | 4. 57 | 6. 35 | 8. 38 | 9. 53 | 9. 53 | 10. 31 | 14.27 | 12. 70 | 12. 70 | 17. 48 | 21. 44 | 25. 40 | 28. 58 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 4. 78 | 7. 92 | 9. 53 | - Evet. | 9. 53 | 11. 13 | 15. 09 | - Evet. | 12. 70 | 19. 05 | 23. 83 | 27. 79 | 31. 75 | 35. 71 | - Evet. |
| 16 | 406. 4 | 4. 19 | 4. 78 | 7. 92 | 9. 53 | - Evet. | 9. 53 | 12. 70 | 16. 66 | - Evet. | 12. 70 | 21. 44 | 26. 19 | 30. 96 | 36. 53 | 40. 49 | - Evet. |
| 18 | 457. 2 | 4. 19 | 4. 78 | 7. 92 | 11. 13 | - Evet. | 9. 53 | 14.27 | 19. 05 | - Evet. | 12. 70 | 23. 83 | 29. 36 | 34. 96 | 39. 67 | 45. 24 | - Evet. |
| 20 | 508. 0 | 4. 78 | 5. 54 | 9. 53 | 12. 70 | - Evet. | 9. 53 | 15. 09 | 20. 62 | - Evet. | 12. 70 | 26. 19 | 32. 54 | 38. 10 | 44. 45 | 50. 01 | - Evet. |
| 22 | 558. 8 | 4. 78 | 5. 54 | 9. 53 | 12. 70 | - Evet. | 9. 53 | - Evet. | 22. 23 | - Evet. | 12. 70 | 28. 58 | 34. 93 | 41. 28 | 47. 63 | 53. 98 | - Evet. |
| 24 | 609. 6 | 5. 54 | 6. 35 | 9. 53 | 14.27 | - Evet. | 9. 53 | 17. 48 | 24. 61 | - Evet. | 12. 70 | 30. 96 | 38. 89 | 46. 02 | 52. 37 | 59. 54 | - Evet. |
| 26 | 660.4 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
| 28 | 711.2 | - Evet. | - Evet. | 12. 70 | 15. 88 | - Evet. | 9. 53 | - Evet. | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
| 30 | 762. 0 | 6. 35 | 7. 92 | 12. 70 | 15. 88 | - Evet. | 9. 53 | - Evet. | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
| 32 | 812. 8 | - Evet. | - Evet. | 12. 70 | 15. 88 | - Evet. | 9. 53 | 17. 48 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
| 34 | 863. 6 | - Evet. | - Evet. | 12. 70 | 15. 88 | - Evet. | 9. 53 | 17. 48 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
| 36 | 914. 4 | - Evet. | - Evet. | 12. 70 | 15. 88 | - Evet. | 9. 53 | 17. 48 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
| 38 | 965.2 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
| 40 | 1016. 0 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
| 42 | 1066. 8 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
| 44 | 1117. 6 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
| 46 | 1168.4 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
| 48 | 1219. 2 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
Redüktörlerin Boyutları
| İsimsel boru boyutu (NPS) | Bevel'deki dış çapı | Sonundan sonuna kadar, H. | Boyut | Bevel'deki dış çapı | Sonundan sonuna, | ||
| Büyük Son | Küçük Son | (NPS) | Büyük Son | Küçük Son | H | ||
| 3/4 x 1/2 | 26.7 | 21.3 | 38 | 5X4 | 141.3 | 114.3 | 127 |
| 3/4 x 3/8 | 26.7 | 17.3 | 38 | 5 x 3/2. | 141.3 | 101.6 | 127 |
| 1 x 3/4 | 33.4 | 26.7 | 51 | 5X3 | 141.3 | 88.9 | 127 |
| 1 x 1/2 | 33.4 | 21.3 | 51 | 5 x 2/2. | 141.3 | 73.0 | 127 |
| 1-1/4 X 1 | 42.2 | 33.4 | 51 | 5X2 | 141.3 | 60.3 | 127 |
| 1-1/4 X 3/4 | 42.2 | 26.7 | 51 | 6X5 | 168.3 | 141.3 | 140 |
| 1-1/4 x 1/2 | 42.2 | 21.3 | 51 | 6X4 | 168.3 | 114.3 | 140 |
| 1-1/2 x 1-1/4 | 48.3 | 42.2 | 64 | 6 x 31/ | 168.3 | 101.6 | 140 |
| 1-1/2 X 1 | 48.3 | 33.4 | 64 | 6x3 | 168.3 | 88.9 | 140 |
| 1-1/2X3/4 | 48.3 | 26.7 | 64 | 6 x 27 | 168.3 | 73.0 | 140 |
| 1-1/2X1/2 | 48.3 | 21.3 | 64 | 8x6 | 219.1 | 168.3 | 152 |
| 2 x 1 / 2 | 60.3 | 48.3 | 76 | 8X5 | 219.1 | 141.3 | 152 |
| 2 X 1-1/4 | 60.3 | 42.2 | 76 | 8X4 | 219.1 | 114.3 | 152 |
| 2X1 | 60.3 | 33.4 | 76 | 8 x 3-1/2 | 219.1 | 101.6 | 152 |
| 2 x 3/4 | 60.3 | 26.7 | 76 | 10 X 8 | 273.0 | 219.1 | 178 |
| 2-1/2 X 2 | 73.0 | 60.3 | 89 | 10 x 6 | 273.0 | 168.3 | 178 |
| 2-1/2 x 1-1/2 | 73.0 | 48.3 | 89 | 10 x 5 | 273.0 | 141.3 | 178 |
| 2-1/2 X 1-1/4 | 73.0 | 42.2 | 89 | 10 x 4 | 273.0 | 114.3 | 178 |
| 2-1/2 X 1 | 73.0 | 33.4 | 89 | 12 x 10 | 323.8 | 273.0 | 203 |
| 3 X 2-1/2 | 88.9 | 73.0 | 89 | 12 x 8 | 323.8 | 219.1 | 203 |
| 3x2 | 88.9 | 60.3 | 89 | 12 x 6 | 323.8 | 168.3 | 203 |
| 3 x 1-1/2 | 88.9 | 48.3 | 89 | 12 x 5 | 323.8 | 141.3 | 203 |
| 3 x 1-1/4 | 88.9 | 42.2 | 89 | 14 x 12 | 355.6 | 323.8 | 330 |
| 3-1/2 x 3 | 101.6 | 88.9 | 102 | 14 X 10 | 355.6 | 273.0 | 330 |
| 3-1/2x 2-1/2 | 101.6 | 73.0 | 102 | 14 x 8 | 355.6 | 219.1 | 330 |
| 3-1/2 X 2 | 101.6 | 60.3 | 102 | 14 x 6 | 355.6 | 168.3 | 330 |
| 3-1/2 x 1-1/2 | 101.6 | 48.3 | 102 | 16 x 14 | 406.4 | 355.6 | 356 |
| 3-1/2x 1-1/4 | 101.6 | 42.2 | 102 | 16 x 12 | 406.4 | 323.8 | 356 |
| 4 x 3-1/2 | 114.3 | 101.6 | 102 | 16 x 10 | 406.4 | 273.0 | 356 |
| 4X3 | 114.3 | 88.9 | 102 | 16 x 8 | 406.4 | 219.1 | 356 |
| 4 X 2-1/2 | 114.3 | 73.0 | 102 | 18 x 16 | 457 | 406.4 | 381 |
| 4X2 | 114.3 | 60.3 | 102 | 18 x 14 | 457 | 355.6 | 381 |
| 4 x1-1/2 | 114.3 | 48.3 | 102 | 18 x 12 | 457 | 323.8 | 381 |
| 18 x 10 | 457 | 273.0 | 381 | ||||
| İsimsel boru boyutu (NPS) | Bevel'deki dış çapı | Sonundan sonuna kadar, H. | İsimsel boru boyutu (NPS) | Bevel'deki dış çapı | Sonundan sonuna kadar, H. | ||
| Büyük Son | Küçük Son | Büyük Son | Küçük Son | ||||
| 20 X 18 | 508 | 457.0 | 508 | 36 x 34 | 914 | 864 | 610 |
| 20 X 16 | 508 | 406.4 | 508 | 36 x 32 | 914 | 813 | 610 |
| 20 x 14 | 508 | 355.6 | 508 | 36 x 30 | 914 | 762 | 610 |
| 20 x 12 | 508 | 323.8 | 508 | 36 x 26 | 914 | 660 | 610 |
| 36 x 24 | 914 | 610 | 610 | ||||
| 22 X 20 | 559 | 508.0 | 508 | ||||
| 22 X 18 | 559 | 457.0 | 508 | 38 x 36 | 965 | 914 | 610 |
| 22 x 16 | 559 | 406.4 | 508 | 38 x 34 | 965 | 864 | 610 |
| 22 X 14 | 559 | 355.4 | 508 | 38 X 32 | 965 | 813 | 610 |
| 38 x 30 | 965 | 762 | 610 | ||||
| 38 X 28 | 965 | 711 | 610 | ||||
| 24 X 22 | 610 | 559.0 | 508 | 38 x 26 | 965 | 660 | 610 |
| 24 X 20 | 610 | 508.0 | 508 | ||||
| 24 x 18 | 610 | 457.0 | 508 | 40 x 38 | 1 016 | 965 | 610 |
| 24 X 16 | 610 | 406.4 | 508 | 40 x 36 | 1 016 | 914 | 610 |
| 40 X 34 | 1 016 | 864 | 610 | ||||
| 26 x 24 | 660 | 610.0 | 610 | 40 x 32 | 1 016 | 813 | 610 |
| 26 X 22 | 660 | 559.0 | 610 | 40 x 30 | 1 016 | 762 | 610 |
| 26 x 20 | 660 | 508.0 | 610 | ||||
| 26 x 18 | 660 | 457.0 | 610 | 42 X 40 | 1 067 | 1 016 | 610 |
| 42 X 38 | 1 067 | 965 | 610 | ||||
| 28 X 26 | 711 | 660.0 | 610 | 42 x 36 | 1 067 | 914 | 610 |
| 28 X 24 | 711 | 610.0 | 610 | 42 X 34 | 1 067 | 864 | 610 |
| 28 x 20 | 711 | 508.0 | 610 | 42 X 32 | 1 067 | 813 | 610 |
| 28 x 18 | 711 | 457.0 | 610 | 42 X 30 | 1 067 | 762 | 610 |
| 30 X 28 | 762 | 711.0 | 610 | 44 X 42 | 1 118 | 1 067 | 610 |
| 30 X 26 | 762 | 660.0 | 610 | 44 X 40 | 1 118 | 1 016 | 610 |
| 30 X 24 | 762 | 610.0 | 610 | 44 X 38 | 1 118 | 965 | 610 |
| 30 x 20 | 762 | 508.0 | 610 | 44 X 36 | 1 118 | 914 | 610 |
| 32 X 30 | 813 | 762.0 | 610 | 46 X 44 | 1 168 | 1 118 | 711 |
| 32 X 28 | 813 | 711.0 | 610 | 46 X 42 | 1 168 | 1 067 | 711 |
| 32 x 26 | 813 | 660.0 | 610 | 46 x 40 | 1 168 | 1 016 | 711 |
| 32 x 24 | 813 | 610.0 | 610 | 46 x 38 | 1 168 | 965 | 711 |
| 34 x 32 | 864 | 813.0 | 610 | 48 x 46 | 1 219 | 1 168 | 711 |
| 34 X 30 | 864 | 762.0 | 610 | 48 X 44 | 1 219 | 1 118 | 711 |
| 34 x 26 | 864 | 660.0 | 610 | 48 x 42 | 1 219 | 1 067 | 711 |
| 34 x 24 | 864 | 610.0 | 610 | 48 x 40 | 1 219 | 1 016 | 711 |
Paslanmaz çelik, paslanmaz ve asit dayanıklı çelik için kısaltmadır. Hava, buhar, su gibi zayıf koroziv ortamlara dayanıklı olan veya pas dayanıklı olan çelik paslanmaz çelik olarak adlandırılır.;Kimyasal korozyon ortamlarına (asit, alkali, tuz vb.) dayanıklı olan çelik sınıfına asit dayanıklı çelik denir. Paslanmaz çelik boru armatürleri için,En yaygın kullanılan malzeme SS304/304L'dir., SS316/316L, DUPLEX SAF2507, SAF2205
Üretim süreci
1Çiğ madde Alım ve Kesim
2Malzeme Kimliği
3Dirsekler, Tees, Reducers, Kaplar, Çubuk uçları, tür boru armatürleri şekillendirme
4Malzeme çakma işlemi (saldırılmış dirsekler)
5. SS boru armatürleri için ısı işleme
6- Patlama ve temizlik.
7Yüzey kontrolü.
8- Polşalandıktan sonra.
9. paslanmaz çelik boru armatürleri
Uygulama/Kullanım
Düşük ve orta basınçlı sıvı boru hattı, kazan, petrol ve doğal gaz endüstrisi, sondaj,kimya endüstrisi, elektrik endüstrisi, gemicilik, gübre ekipmanı ve boru hattı, yapı,Petrokimyaİlaç endüstrisi, vb.
Sık Sorulan Sorular/ Müşteri Soruları ve Cevapları
Q:Müşteri, A105'te kıvrımlı kaynak armatürleri istedi:
A: En yaygın karbon çelik buttweld montajı malzemesi A234WPB'dir. A105 flanslarına eşdeğerdir, ancak A105 veya A106 buttweld montajı gibi bir şey yoktur. A106 Gr.B boru sınıfıdır.A234WPB armatürleri A106GR'den yapılmıştır..B borular. A105, yüksek basınçlı armatürler veya flange olmak için dövülen Bar malzemesidir.
Q: Müşteri istekleri Normalleştirilmiş butt weld fittings:
A:Bu da yanlış bir kavramdır, çünkü flensler A105 ve A105 N'de mevcuttur.
Ancak, A234WPBN gibi bir şey yoktur. üreticileri normalleştirmek için onların butt kaynak armatürleri normalleştirilmiş ısı işlem yapıldı, özellikle dirsekler ve Tees için
normalize butt kaynak armatürlerine ihtiyaç duyan müşteri, yüksek verimli ve standart bir prosedür olarak normalize edilmiş WPL6 armatürlerini talep etmelidir.
S:Müşteri boru programını söylemeyi unuttu:
A:Buttweld armatürleri boru boyutlarına göre satılır, ancak boru çizelgesi, armatürün kimliğinin borunun kimliğine uyması için belirtilmelidir.Standart bir duvar istediğinizi varsayalım..
S:Müşteri, kaynaklı veya dikişsiz kıç kaynakları belirtmeyi unutuyor:
A:Butt kaynak armatürleri hem kaynaklı hem de dikişsiz konfigürasyonlarda mevcuttur.
Dikişsiz boru armatürleri 12 ′′'den büyük boyutlarda yaygın değildir.1⁄2 ′′'den 72 ′′'ye kadar boyutlarda mevcutturlar ve dikişsiz armatürlerden daha uygun fiyatlıdırlar.
S:Kısa Yarıçap (SR) veya Uzun Yarıçap (LR) ne anlama gelir?
A:Genellikle SR45 dirseği veya LR45 dirseği duyacaksınız. 45 veya 90 akış yönünü değiştirmek için buttweld montajı için bükülme açısına atıfta bulunur.
Uzun yarıçaplı bir dirseğin (LR 90 Elbow veya LR 45 dirseği) borunun 1.5 katı büyüklüğünde bir boru eğimi olacaktır.
Kısa yarıçaplı bir dirseğin (SR45 veya SR90) borunun bükülmesi, montajın boyutuna eşittir, bu nedenle 6 ′′ SR 45'in bükülme yarıçapı 6 ′′ nominal boru boyutudur.
S:3R ya da 3D dirseği borusu takımı nedir?
A:İlk olarak, 3R veya 3D terimleri eşanlamlı olarak kullanılır. 3R kıç kaynak dirseği, nominal boru boyutunun 3 katı olan bir bükme yarıçapına sahiptir.
Önerilen Ürünler
