Çerezli paslanmaz çelik boru armatürleri UNS31803 32750 Korozyon için kritik
| Menşe yeri | Çin |
|---|---|
| Marka adı | DEYE |
| Sertifika | ISO9001: 2015 |
| Model numarası | PF-EL-S-01 |
| Document | Product Brochure PDF |
| Min sipariş miktarı | 10 PCS |
| Fiyat | USD 2-100 dollars for SS36L Elbow |
| Ambalaj bilgileri | Kontrplak Kasalar, Paletler, Kartonlar |
| Teslim süresi | 10 iş günü |
| Yetenek temini | Bir ay için 25 ton |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Malzeme | SS316/SS316L, SS304/SS304L, SS321, UNS31803, UNS32750 | Bağlantı | Alın Kaynaklı BW |
|---|---|---|---|
| Kalınlığı | Sch5'ler, sch10'lar, sch40'lar, sch80'ler, sch160'lar, xs, xxs | Yüzey | Turşu, Lehçe |
| Vurgulamak | Dubleks Paslanmaz Çelik Boru Ek Parçaları,Paslanmaz çelik boru armatürleri UNS31803,32750 Çelik borular için çift katlı armatür |
||
Ürün Açıklaması

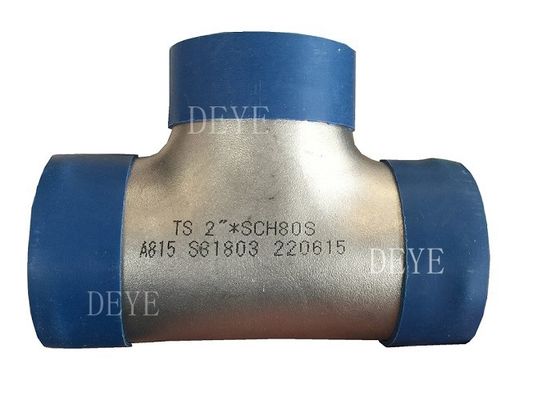

paslanmaz çelik düz Tee,Bombalama sisteminde kullanılan bu T şeklindeki boru montajı, ana boruya 90 derecelik bir açıyla düzenlenmiş bir giriş ve iki çıkışa sahiptir.Bu tür bir montaj iki boru bağlamak için kullanılır ve bir olarak akış yönü yapmakEğer bu teskinin üç tarafı da aynı boyutta ise, eşit tee, aksi takdirde eşit olmayan tee denir.
Ürün bilgileri/specifikasyonları:
| Ürün Adı | duplex SS SDSS Butt-Welding Paslanmaz çelik dikişsiz ve kaynaklı boru montajı |
| Türleri |

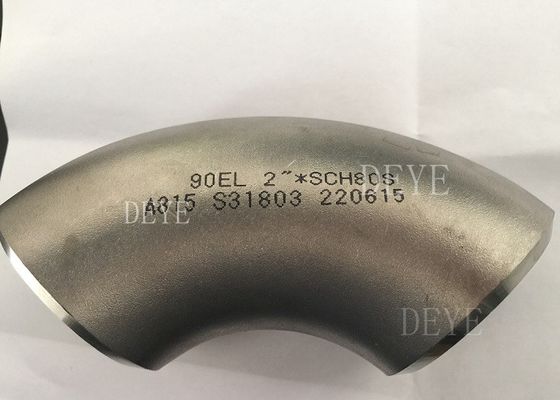

LR dirsekler, SR dirsekler, 180 derece Geri dönüşler, eğimler, azaltma dirsekleri, 22.5 derece dirsekler, 45 derece dirsekler Düz Tee, eşit Tee, azaltma Tee, Y Tee Con. Reducer, Ecc. redcuers, konsantrik redüktör, eksantrik redüktör Kapaklar, Toplar, Toplar |
| Boyut | 1/2 "-72" |
| Duvar kalınlığı |
SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120 SCH160S,XXS, DIN, SGP JIS kalınlığı |
| Standart | ASTMA312, WP403 A234WPB A420, ANSI B16.9/B16.28/B16.25 |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615, | |
| GB 12459-99, EN Standartı vb. | |
| Malzeme | Paslanmaz çelik304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L |
| Çifte SS 2507, DSS2205, UNS31803 UNS32750 | |
| 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404 | |
| Karbon çelik A234 WPB, WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| ST37.0ST35.8ST37.2ST35.4/8, ST42, ST45, ST52, ST52.4 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| Yüzey | Kum püskürtme, asit turşulama, cilalama |
Malzeme kimyasal analizi ve mekanik özellikleri
Paslanmaz çelik, paslanmaz ve asit dayanıklı çelik için kısaltmadır. Hava, buhar, su gibi zayıf koroziv ortamlara dayanıklı olan veya pas dayanıklı olan çelik paslanmaz çelik olarak adlandırılır.;Kimyasal korozyon ortamlarına (asit, alkali, tuz vb.) dayanıklı olan çelik sınıfına asit dayanıklı çelik denir.
En yaygın kullanılan malzeme SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205,
Duplex ss malzemesinin detaylı özellikleri aşağıdaki gibi:
SAF2205 (UNS31803)
Kimyasal bileşim %
| C≤ | Si ≤ | Mn≤ | P ≤ | S ≤ | Kr | Ni | Mo. | Cu | N |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22-23 | 4.5-6.5 | 3.0-3.50 | / | 0.14-0.2 |
Mekanik Performans
| Test Ürünleri | Test sıcaklığı. | Performans | Standart Veriler |
| Çekim Gücü | Oda sıcaklığı. | Üretim Gücü s≥ | 450 Mpa |
| Çekim Gücü h ≥ | 620 Mpa | ||
| Uzunluk % > | 25 | ||
| Alanın azalması=> | / | ||
| Etki Değeri KV(J) | Oda sıcaklığı. | Yan tarafı | / |
| Brinell sertliği | Oda sıcaklığı. | ≤ | 290 |
| Rockwell sertliği | Oda sıcaklığı. | ≥ | / |

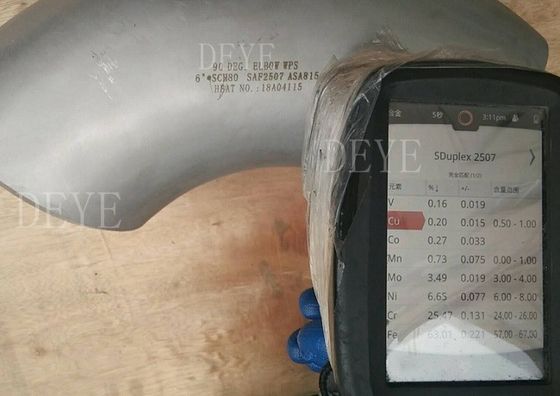

SAF2507 ((UNS32750)
Kimyasal bileşim %
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | Kr | Ni | Mo. | Cu≤ | N |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24-26 | 6.0-8.0 | 3.0-5.0 | 0.5 | 0.24-0.32 |
Mekanik Performans
| Test Ürünleri | Test sıcaklığı. | Performans | Standart Veriler | |
| Çekici | Oda sıcaklığı. | Üretim Gücü | Ø≤55 Rm≥ | 550 Mpa |
| Ø >55 Rm≥ | 515 Mpa | |||
| Çekim Gücü | Ø≤55 R0,002 ≥ | 800 Mpa | ||
| Ø >55 R0,002≥ | 760 Mpa | |||
| Uzunluk A% (((4D) > | Ø≤55 ≥ | 15 | ||
| Ø > 55 ≥ | 15 | |||
| Brinell sertliği HB | Oda sıcaklığı. | Ø≤5 ≤ | 310 | |
| Ø >55 ≤ | 310 | |||
Teknoloji/ Teknik veri sayfaları
Boru armatürleri için kalınlık listesi ANSI B16.9
Birim: mm
|
Normal boru Boyut DN (in) |
Dışarıda. Dimetre D |
Normal Duvar Kalınlığı | ||||||||||
| Sch5s | Sch10S | Sch40'lar | CYBD | Sch40 | Sch80'ler | XS | Schl20 | Schl40 | Sch160 | XXS | ||
| 1/8 | 10. 3 | - Evet. | 1. 24 | 1. 73 | 1. 73 | 1. 73 | 2. 41 | 2. 41 | - Evet. | - Evet. | - Evet. | - Evet. |
| 1/4 | 13. 7 | - Evet. | 1. 65 | 2. 24 | 2. 24 | 2. 24 | 3. 02 | 3. 02 | - Evet. | - Evet. | - Evet. | - Evet. |
| 3/8 | 17. 1 | - Evet. | 1. 65 | 2. 31 | 2. 31 | 2. 31 | 3. 20 | 3. 20 | - Evet. | - Evet. | - Evet. | - Evet. |
| 1/2 | 21. 3 | 1.65 | 2. 11 | 2. 77 | 2. 77 | 2. 77 | 3. 73 | 3. 73 | - Evet. | - Evet. | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 1.65 | 2. 11 | 2. 87 | 2. 87 | 2. 87 | 3. 91 | 3. 91 | - Evet. | - Evet. | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. 65 | 2. 77 | 3. 38 | 3. 38 | 3. 38 | 4. 55 | 4. 55 | - Evet. | - Evet. | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | 2. 77 | 3. 56 | 3. 56 | 3. 56 | 4. 85 | 4. 85 | - Evet. | - Evet. | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 1.65 | 2. 77 | 3. 68 | 3. 68 | 3. 68 | 5. 08 | 5. 08 | - Evet. | - Evet. | 7. 14 | 10. 15 |
| 2 | 60. 3 | 1. 65 | 2. 77 | 3. 91 | 3. 91 | 3. 91 | 5. 54 | 5. 54 | - Evet. | - Evet. | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 2. 11 | 3. 05 | 5. 16 | 5. 16 | 5. 16 | 7. 01 | 7. 01 | - Evet. | - Evet. | 9. 53 | 14. 02 |
| 3 | 88. 9 | 2. 11 | 3. 05 | 5. 49 | 5. 49 | 5. 49 | 7. 62 | 7. 62 | - Evet. | - Evet. | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | 2. 11 | 3. 05 | 5. 74 | 5. 74 | 5. 74 | 8. 08 | 8. 08 | - Evet. | - Evet. | - Evet. | - Evet. |
| 4 | 114. 3 | 2. 11 | 3. 05 | 6. 02 | 6.02 | 6. 02 | 8. 56 | 8. 56 | 11. 13 | - Evet. | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | 3. 40 | 6. 55 | 6. 55 | 6. 55 | 9. 53 | 9. 53 | 12. 70 | - Evet. | 15. 88 | 19. 05 |
| 6 | 168. 3 | 2. 77 | 3. 40 | 7. 11 | 7. 11 | 7. 11 | 10. 97 | 10. 97 | 14.27 | - Evet. | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | 3. 76 | 8. 18 | 8. 18 | 8. 18 | 12. 70 | 12. 70 | 18. 26 | 20. 62 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | 4. 19 | 9.27 | 9.27 | 9.27 | 12. 70 | 12. 70 | 21. 44 | 25. 40 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | 4. 57 | 9. 53 | 9. 53 | 10. 31 | 12. 70 | 12. 70 | 25. 40 | 28. 58 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 4. 78 | - Evet. | 9. 53 | 11. 13 | - Evet. | 12. 70 | 27. 79 | 31. 75 | 35. 71 | - Evet. |
| 16 | 406. 4 | 4. 19 | 4. 78 | - Evet. | 9. 53 | 12. 70 | - Evet. | 12. 70 | 30. 96 | 36. 53 | 40. 49 | - Evet. |
| 18 | 457. 2 | 4. 19 | 4. 78 | - Evet. | 9. 53 | 14.27 | - Evet. | 12. 70 | 34. 96 | 39. 67 | 45. 24 | - Evet. |
| 20 | 508. 0 | 4. 78 | 5. 54 | - Evet. | 9. 53 | 15. 09 | - Evet. | 12. 70 | 38. 10 | 44. 45 | 50. 01 | - Evet. |
| 22 | 558. 8 | 4. 78 | 5. 54 | - Evet. | 9. 53 | - Evet. | - Evet. | 12. 70 | 41. 28 | 47. 63 | 53. 98 | - Evet. |
| 24 | 609. 6 | 5. 54 | 6. 35 | - Evet. | 9. 53 | 17. 48 | - Evet. | 12. 70 | 46. 02 | 52. 37 | 59. 54 | - Evet. |
| 26 | 660.4 | - Evet. | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 28 | 711.2 | - Evet. | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 30 | 762. 0 | 6. 35 | 7. 92 | - Evet. | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 32 | 812. 8 | - Evet. | - Evet. | - Evet. | 9. 53 | 17. 48 | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 34 | 863. 6 | - Evet. | - Evet. | - Evet. | 9. 53 | 17. 48 | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 36 | 914. 4 | - Evet. | - Evet. | - Evet. | 9. 53 | 17. 48 | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 38 | 965.2 | - Evet. | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 40 | 1016. 0 | - Evet. | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 42 | 1066. 8 | - Evet. | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 44 | 1117. 6 | - Evet. | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 46 | 1168.4 | - Evet. | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
| 48 | 1219. 2 | - Evet. | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. |
Tablo 1 Stand tee ve cross boyutları
| İsimsel boru boyutu (NPS) | Bevel'deki dış çapı | Merkezden sonuna | |
| Kaç, C. | Çıkış noktası, M [notlar (1) ve (2) ] | ||
| 1/2 ′′ | 21.3 | 25 | 25 |
| 3/4 ′′ | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 1-1/4 | 42.2 | 48 | 48 |
| 1-1/2 | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 2-1/2 | 73.0 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 3-1/2 | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.0 | 216 | 216 |
| 12 | 323.8 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.0 | 343 | 343 |
| 20 | 508.0 | 381 | 381 |
| 22 | 559.0 | 419 | 419 |
| 24 | 610.0 | 432 | 432 |
| 26 | 660.0 | 495 | 495 |
| 28 | 711.0 | 521 | 521 |
| 30 | 762.0 | 559 | 559 |
| 32 | 813.0 | 597 | 597 |
| 34 | 864.0 | 635 | 635 |
| 36 | 914.0 | 673 | 673 |
| 38 | 965.0 | 711 | 711 |
| 40 | - 1016'ya.0 | 749 | 749 |
| 42 | 1067'lik.0 | 762 | 711 |
| 44 | 118.0 | 813 | 762 |
| 46 | 168.0 | 851 | 800 |
| 48 | 1219'u.0 | 889 | 838 |
Tablo 2 Çıkış Çizgilerini ve Çıkış Çaprazlarını Azaltma Boyutları
| İsimsel boru boyutu (NPS) | Bevel'deki dış çapı | Merkezden sonuna | İsimsel boru boyutu (NPS) | Bevel'deki dış çapı | Merkezden sonuna | ||||
| Kaç, C. | Çıkış, M [Not (1) ] | Kaç, C. | Çıkış, M [Not (1) ] | ||||||
| Kaç. | Çıkış noktası | Kaç. | Çıkış noktası | ||||||
| 1/2 x 1/2 x 3/8 | 21.3 | 17.3 | 25 | 25 | 4 x 4 x 3-1/2 | 114.3 | 101.6 | 105 | 102 |
| 1/2 x 1/2 x 1/4 | 21.3 | 13.7 | 25 | 25 | 4x4x3 | 114.3 | 88.9 | 105 | 98 |
| 3/4 x 3/4 x 1/2 | 26.7 | 21.3 | 29 | 29 | 4 X 4 X 2-1/2 | 114.3 | 73.0 | 105 | 95 |
| 3/4 x 3/4 x 3/8 | 26.7 | 17.3 | 29 | 29 | 4x4x2 | 114.3 | 60.3 | 105 | 89 |
| 1 x 1 x 3/4 | 33.4 | 26.7 | 38 | 38 | 4 x 4 x 1-1/2 | 114.3 | 48.3 | 105 | 86 |
| 1 x 1 x 1/2 | 33.4 | 21.3 | 38 | 38 | |||||
| 5X5X4 | 141.3 | 114.3 | 124 | 117 | |||||
| 1-1/4 x 1-1/4 x 1 | 42.2 | 33.4 | 48 | 48 | 5 x 5 x 3 1/2 | 141.3 | 101.6 | 124 | 114 |
| 1-1/4 x 1-1/4 x 3/4 | 42.2 | 26.7 | 48 | 48 | 5X5X3 | 141.3 | 88.9 | 124 | 111 |
| 1-1/4 x 1-1/4 x 1/2 | 42.2 | 21.3 | 48 | 48 | 5 x 5 x 2-1/2 | 141.3 | 73.0 | 124 | 108 |
| 5X5X2 | 141.3 | 60.3 | 124 | 105 | |||||
| 1-1/2 x1-1/2 x 1-1/4 | 48.3 | 42.2 | 57 | 57 | 6X6X5 | 168.3 | 141.3 | 143 | 137 |
| 1-1/2 x1-1/2 x 1 | 48.3 | 33.4 | 57 | 57 | 6x6x4 | 168.3 | 114.3 | 143 | 130 |
| 1-1/2 x1-1/2 x3/4 | 48.3 | 26.7 | 57 | 57 | 6 x 6 x 3-1/2 | 168.3 | 101.6 | 143 | 127 |
| 1-1/2 x1-1/2 x 1/2 | 48.3 | 21.3 | 57 | 57 | 6x6x3 | 168.3 | 88.9 | 143 | 124 |
| 6 x 6 x 2-1/2 | 168.3 | 73.0 | 143 | 121 | |||||
| 2 x 2 x 1-1/2 | 60.3 | 48.3 | 64 | 60 | |||||
| 2 x 2 x 1-1/4 | 60.3 | 42.2 | 64 | 57 | 8x8x6 | 219.1 | 168.3 | 178 | 168 |
| 2 X 2 X 1 | 60.3 | 33.4 | 64 | 51 | 8x8x5 | 219.1 | 141.3 | 178 | 162 |
| 2 x 2 x 3/4 | 60.3 | 26.7 | 64 | 44 | 8X8X4 | 219.1 | 114.3 | 178 | 156 |
| 8 x 8 x 3-1/2 | 219.1 | 101.6 | 178 | 152 | |||||
| 2-1/2 X 2-1/2 X 2 | 73.0 | 60.3 | 76 | 70 | |||||
| 2-1/2 X 2-1/2 X 1-1/2 | 73.0 | 48.3 | 76 | 67 | 10 x 10 x 8 | 273.0 | 219.1 | 216 | 203 |
| 2-1/2 X 2-1/2 X 1-1/4 | 73.0 | 42.2 | 76 | 64 | 10 x 10 x 6 | 273.0 | 168.3 | 216 | 194 |
| 2-1/2 X 2-1/2 X 1 | 73.0 | 33.4 | 76 | 57 | 10 x 10 x 5 | 273.0 | 141.3 | 216 | 191 |
| 10 x 10 x 4 | 273.0 | 114.3 | 216 | 184 | |||||
| 3 x 3 x 2-1/2 | 88.9 | 73.0 | 86 | 83 | 12 x 12 x 10 | 323.8 | 273.0 | 254 | 241 |
| 3x3x2 | 88.9 | 60.3 | 86 | 76 | 12 x 12 x 8 | 323.8 | 219.1 | 254 | 229 |
| 3 x 3 x 1-1/2 | 88.9 | 48.3 | 86 | 73 | 12 X 12 X 6 | 323.8 | 168.3 | 254 | 219 |
| 3 x 3 x 1-1/4 | 88.9 | 42.2 | 86 | 70 | 12 x 12 x 5 | 323.8 | 141.3 | 254 | 216 |
| 3-1/2 x 3-1/2 x 3 | 101.6 | 88.9 | 95 | 92 | 14 X 14 X 12 | 355.6 | 323.8 | 279 | 270 |
| 3-1/2 x 3-1/2 x 2-1/2 | 101.6 | 73.0 | 95 | 89 | 14 X 14 X 10 | 355.6 | 273.0 | 279 | 257 |
| 3-1/2 x 3-1/2 x 2 | 101.6 | 60.3 | 95 | 83 | 14 X 14 X 8 | 355.6 | 219.1 | 279 | 248 |
| 3-1/2 x 3-1/2 x 1-1/2 | 101.6 | 48.3 | 95 | 79 | 14 x 14 x 6 | 355.6 | 168.3 | 279 | 238 |
| Boyut (NPS) | Bevel'deki dış çapı | Merkezden Sonuna | İsimsel boru boyutu (NPS) | Bevel'deki dış çapı | Merkezden Sonuna | ||||
| Kaç. | Çıkış noktası | Kaç, C. | Çıkış, M [Not (1) ] | Kaç. | Çıkış noktası | Kaç, C. | Çıkış, M [Not (1) ] | ||
| 16 x 14 | 406.4 | 355.6 | 305 | 305 | 28 X 28 X 26 | 711 | 660.0 | 521 | 521 |
| 16 x 12 | 406.4 | 323.8 | 305 | 295 | 28 X 28 X 24 | 711 | 610.0 | 521 | 508 |
| 16 x 10 | 406.4 | 273.0 | 305 | 283 | 28 x 28 x 22 | 711 | 559.0 | 521 | 495 |
| 16 x 8 | 406.4 | 219.1 | 305 | 273 | 28 x 28 x 20 | 711 | 508.0 | 521 | 483 |
| 16 x 6 | 406.4 | 168.3 | 305 | 264 | |||||
| 28 X 28 X 18 | 711 | 457.0 | 521 | 470 | |||||
| 18 x 16 | 457.0 | 406.4 | 343 | 330 | 28 X 28 X 16 | 711 | 406.4 | 521 | 457 |
| 18 x 14 | 457.0 | 355.6 | 343 | 330 | 28 x 28 x 14 | 711 | 355.6 | 521 | 457 |
| 18 x 12 | 457.0 | 323.8 | 343 | 321 | 28 X 28 X 12 | 711 | 323.8 | 521 | 448 |
| 18 x 10 | 457.0 | 273.0 | 343 | 308 | |||||
| 18 X 8 | 457.0 | 219.1 | 343 | 298 | 30 X 30 X 28 | 762 | 711.0 | 559 | 546 |
| 30 x 30 x 26 | 762 | 660.0 | 559 | 546 | |||||
| 20 X 18 | 508.0 | 457.0 | 381 | 368 | 30 x 30 x 24 | 762 | 610.0 | 559 | 533 |
| 20 x 16 | 508.0 | 406.4 | 381 | 356 | 30 x 30 x 22 | 762 | 559.0 | 559 | 521 |
| 20 x 14 | 508.0 | 355.6 | 381 | 356 | 30 x 30 x 20 | 762 | 508.0 | 559 | 508 |
| 20 X 12 | 508.0 | 323.8 | 381 | 346 | |||||
| 20 X 10 | 508.0 | 273.0 | 381 | 333 | 30 x 30 x 18 | 762 | 457.0 | 559 | 495 |
| 20 X 8 | 508.0 | 219.1 | 381 | 324 | 30 x 30 x 16 | 762 | 406.4 | 559 | 483 |
| 30 x 30 x 14 | 762 | 355.6 | 559 | 483 | |||||
| 22 X 20 | 559.0 | 508.0 | 419 | 406 | 30 x 30 x 12 | 762 | 323.8 | 559 | 473 |
| 22 x 18 | 559.0 | 457.0 | 419 | 394 | 30 x 30 x 10 | 762 | 273.0 | 559 | 460 |
| 22 x 16 | 559.0 | 406.4 | 419 | 381 | |||||
| 22 X 14 | 559.0 | 355.6 | 419 | 381 | 32 x 32 x 30 | 813 | 762.0 | 597 | 584 |
| 22 X 12 | 559.0 | 323.8 | 419 | 371 | 32 X 32 X 28 | 813 | 711.0 | 597 | 572 |
| 22 X 10 | 559.0 | 273.0 | 419 | 359 | 32 X 32 X 26 | 813 | 660.0 | 597 | 572 |
| 32 x 32 x 24 | 813 | 610.0 | 597 | 559 | |||||
| 24 X 22 | 610.0 | 559.0 | 432 | 432 | |||||
| 24 X 20 | 610.0 | 508.0 | 432 | 432 | 32 X 32 X 22 | 813 | 559.0 | 597 | 546 |
| 24 X 18 | 610.0 | 457.0 | 432 | 419 | 32 X 32 X 20 | 813 | 508.0 | 597 | 533 |
| 32 X 32 X 18 | 813 | 457.0 | 597 | 521 | |||||
| 24 X 16 | 610.0 | 406.4 | 432 | 406 | 32 x 32 x 16 | 813 | 406.4 | 597 | 508 |
| 24 X 14 | 610.0 | 355.6 | 432 | 406 | 32 X 32 X 14 | 813 | 355.6 | 597 | 508 |
| 24 X 12 | 610.0 | 323.8 | 432 | 397 | |||||
| 24 x 10 | 610.0 | 273.0 | 432 | 384 | 34 x 34 x 32 | 864 | 813.0 | 635 | 622 |
| 34 x 34 x 30 | 864 | 762.0 | 635 | 610 | |||||
| 26 X 24 | 660.0 | 610.0 | 495 | 483 | 34 x 34 x 28 | 864 | 711.0 | 635 | 597 |
| 26 x 22 | 660.0 | 559.0 | 495 | 470 | 34 x 34 x 26 | 864 | 660.0 | 635 | 597 |
| 26 x 20 | 660.0 | 508.0 | 495 | 457 | |||||
| 34 x 34 x 24 | 864 | 610.0 | 635 | 584 | |||||
| 26 x 18 | 660.0 | 457.0 | 495 | 444 | 34 x 34 x 22 | 864 | 559.0 | 635 | 572 |
| 26 x 16 | 660.0 | 406.4 | 495 | 432 | 34 x 34 x 20 | 864 | 508.0 | 635 | 559 |
| 26 x 14 | 660.0 | 355.6 | 495 | 432 | 34 x 34 x 18 | 864 | 457.0 | 635 | 546 |
| 26 x 12 | 660.0 | 323.8 | 495 | 422 | 34 x 34 x 16 | 864 | 406.4 | 635 | 533 |
Üretim süreci
1Çiğ madde Alım ve Kesim
2Malzeme Kimliği
3Dirsekler, Tees, Reducers, Kaplar, Çubuk uçları, tür boru armatürleri şekillendirme
4Malzeme çakma işlemi (saldırılmış dirsekler)
5. SS boru armatürleri için ısı işleme
6- Patlama ve temizlik.
7Yüzey kontrolü.
8- Polşalandıktan sonra.
9. paslanmaz çelik boru armatürleri
Uygulama/Kullanım
Düşük ve orta basınçlı sıvı boru hattı, kazan, petrol ve doğal gaz endüstrisi, sondaj,kimya endüstrisi, elektrik endüstrisi, gemicilik, gübre ekipmanı ve boru hattı, yapı,Petrokimyaİlaç endüstrisi, vb.
Standart Referans
Üretilmiş Fittings
Çember veya kesişim kaynakları ile üretilen yan parçalar ve diğer ekipmanlar boru üretiminin bu standardı uygulayamadığı kabul edilir.
ASME B16.9'daki birimler hem SI (Metrik) hem de ABD Alışkanlık Birimlerinde belirtilmelidir.
Referans Standartları
Bireysel referanslarda her bir standardın ve spesifikasyonun özel sürümünü belirlemek pratik olarak kabul edilmez.Referanslı standartların bir önceki baskısına uygun ve diğer tüm yönlerden bu standarta uygun bir ürün, uyumlu olarak kabul edilir..
ASME B16.5: Boru Flanges ve Flanged Fittings: NPS 1 ¢ 2 NPS 24 Metric / Inch Standartı üzerinden
ASME B16.25: Arka kaynak uçları için
ASME B31: Basınçlı borular için kod
ASME B31.3Süreç boruları
ASME B36.10M, Saldırılmış ve dikişsiz dövme çelik boru
ASME B36.19M, paslanmaz çelik boru
ASME Kazan ve Basınçlı Kap Kodu
ASTM A234/A234M-17, Orta ve yüksek sıcaklık hizmetleri için dövme karbon çelik ve alaşımlı çelik boru armatürleri için spesifikasyon
ASTM A403/A403M-16, Kavga edilmiş austenitik paslanmaz çelik boru armatürleri için spesifikasyon
ASTM A420/A420M-16, Düşük sıcaklıkta hizmet için üretilen karbon çelik ve alaşımlı çelikten boru armatürleri için spesifikasyon
ASTM A815/A815M-14e1, Ferritik, Ferritik/Austenitik ve Martensitik Paslanmaz Çelik boru armatürleri için spesifikasyon
ASTM A960/A960M-16a, Kavramalı Çelik Boru Fittings için Ortak Gereksinimler Spesifikasyonu
ASTM E29-13, Specifikasyonlara Uygunluğu Belirlemek İçin Test Verilerinde Önemli Rakamları Kullanma Uygulamaları
ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Diğer maddeler için. (Alüminyum, Titanyum, Nikel ve alaşım)
Sık Sorulan Sorular/ Müşteri Soruları ve Cevapları
Q:Müşteri, A105'te kıvrımlı kaynak armatürleri istedi:
A: En yaygın karbon çelik buttweld montajı malzemesi A234WPB'dir. A105 flanslarına eşdeğerdir, ancak A105 veya A106 buttweld montajı gibi bir şey yoktur. A106 Gr.B boru sınıfıdır.A234WPB armatürleri A106GR'den yapılmıştır..B borular. A105, yüksek basınçlı armatürler veya flange olmak için dövülen Bar malzemesidir.
Q: Müşteri istekleri Normalleştirilmiş butt weld fittings:
A:Bu da yanlış bir kavramdır, çünkü flensler A105 ve A105 N'de mevcuttur.
Ancak, A234WPBN gibi bir şey yoktur. üreticileri normalleştirmek için onların butt kaynak armatürleri normalleştirilmiş ısı işlem yapıldı, özellikle dirsekler ve Tees için
normalize butt kaynak armatürlerine ihtiyaç duyan müşteri, yüksek verimli ve standart bir prosedür olarak normalize edilmiş WPL6 armatürlerini talep etmelidir.
S:Müşteri boru programını söylemeyi unuttu:
A:Buttweld armatürleri boru boyutlarına göre satılır, ancak boru çizelgesi, armatürün kimliğinin borunun kimliğine uyması için belirtilmelidir.Standart bir duvar istediğinizi varsayalım..
S:Müşteri, kaynaklı veya dikişsiz kıç kaynakları belirtmeyi unutuyor:
A:Butt kaynak armatürleri hem kaynaklı hem de dikişsiz konfigürasyonlarda mevcuttur.
Dikişsiz boru armatürleri 12 ′′'den büyük boyutlarda yaygın değildir.1⁄2 ′′'den 72 ′′'ye kadar boyutlarda mevcutturlar ve dikişsiz armatürlerden daha uygun fiyatlıdırlar.
S:Kısa Yarıçap (SR) veya Uzun Yarıçap (LR) ne anlama gelir?
A:Genellikle SR45 dirseği veya LR45 dirseği duyacaksınız. 45 veya 90 akış yönünü değiştirmek için buttweld montajı için bükülme açısına atıfta bulunur.
Uzun yarıçaplı bir dirseğin (LR 90 Elbow veya LR 45 dirseği) borunun 1.5 katı büyüklüğünde bir boru eğimi olacaktır.
Kısa yarıçaplı bir dirseğin (SR45 veya SR90) borunun bükülmesi, montajın boyutuna eşittir, bu nedenle 6 ′′ SR 45'in bükülme yarıçapı 6 ′′ nominal boru boyutudur.
S:3R ya da 3D dirseği borusu takımı nedir?
A:İlk olarak, 3R veya 3D terimleri eşanlamlı olarak kullanılır. 3R kıç kaynak dirseği, nominal boru boyutunun 3 katı olan bir bükme yarıçapına sahiptir.
Hizmetimiz
1Teknik destek
2Çiğ maddelerin kalite kontrolü.
3Üretim sırasında denetim.
4Son test yüzey, boyut, PT testi, RT testi, ultrasonik testi içerir.
5- Test raporları.
4Esnek teslimat şartları EXW FOB CIF CFR DDP DDU
5Esnek ödeme şekli: LC. TT. DP
6- Özel Paket, Logo'yu içerir.
718 aylık kaliteli garanti süresi.
9Herhangi bir hata tespit edildiğinde hava yoluyla ücretsiz değiştirme
10Sorularınıza cevap vermek için 24 saat.
Önerilen Ürünler
