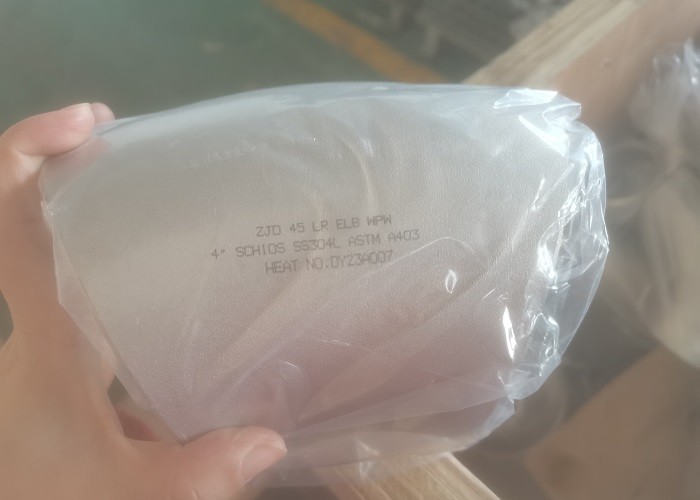

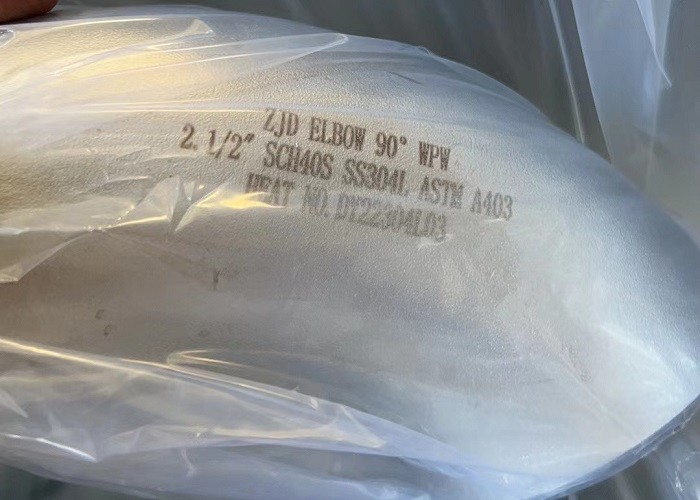

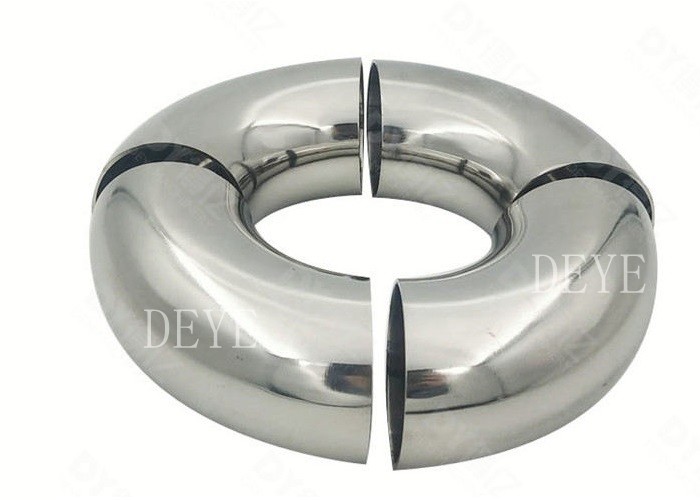

Tıbbi ve Gıda Endüstrisi Paslanmaz Çelik Butt Saldırma dirseği cilalı
| Menşe yeri | Çin |
|---|---|
| Marka adı | DEYE |
| Sertifika | ISO9001: 2015 |
| Model numarası | PF-EL-S-08 |
| Document | Product Brochure PDF |
| Min sipariş miktarı | 10 PCS |
| Fiyat | USD 2-100 dollars for SS36L Elbow |
| Ambalaj bilgileri | Kontrplak Kasalar, Paletler, Kartonlar |
| Teslim süresi | 10 iş günü |
| Yetenek temini | Bir ay için 25 ton |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Malzeme | SS316/SS316L, SS304/SS304L, SS321, UNS31803, UNS32750 | Bağlantı | Alın Kaynaklı BW |
|---|---|---|---|
| Kalınlığı | Sch5'ler, sch10'lar, sch40'lar, sch80'ler, sch160'lar, xs, xxs | Yüzey | Turşu, Lehçe |
| Vurgulamak | Gıda Endüstrisi paslanmaz çelik arkadan kaynak dirseği,Polatlı paslanmaz çelik kıç kaynak dirseği,SS316L paslanmaz kıvrımlı kaynak armatürleri |
||
Ürün Açıklaması
Poliş SS316 paslanmaz çelik boru uygunluk eşit Tee Sağlık için
Kısa Tanıtım
Pürüzsüz çelik borular için cilalanmış armatürlerGeniş bir uygulama ve avantaj yelpazesi, bina dekorasyonu, gıda endüstrisi, kimyasal endüstrisi, petrol ve doğal gaz endüstrisi, otomotiv endüstrisi gibi alanlar için uygundur.tıbbi ekipman, vb. Yüksek korozyon direnci, yüksek yüzey finişi, yüksek dayanıklılık, iyi sıcaklık uyarlanabilirliği, kolay işleme,Çevre koruma ve sağlık özellikleri boru malzemeleri için ideal bir seçim yaparTeknolojinin sürekli gelişmesiyle,cilalı paslanmaz çelik borularının uygulama alanı daha da genişleyecek ve çeşitli endüstrilere daha fazla kolaylık ve gelişim fırsatı getirecek.
Ürün bilgileri/specifikasyonları:
| Ürün Adı | Butt-Welding Paslanmaz çelik dikişsiz ve kaynaklı boru montajı |
| Türleri |

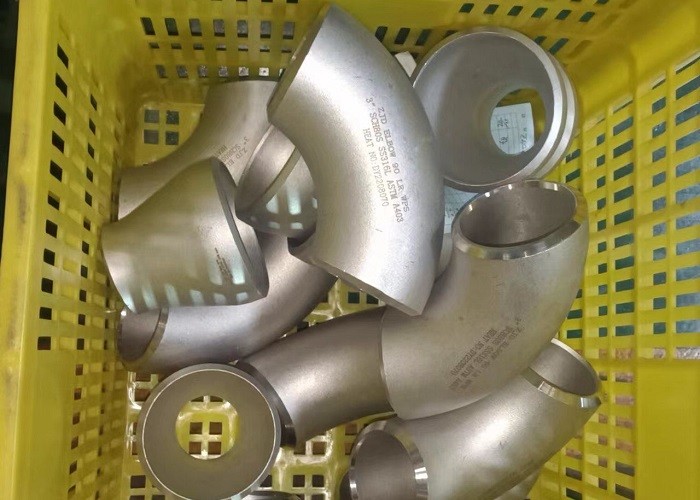

LR dirsekleri, SR dirsekleri, 180 derece geri dönüşler, bükümler, azaltma bükümleri, Düz Tee, Eşit Tee, Y Tee Kısıtlayıcılar, eksi redcuers Kapaklar, Çubuklar, |
| Boyut | 1/2 "-72" |
| Duvar kalınlığı |
SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120 SCH160S,XXS, DIN, SGP JIS kalınlığı |
| Standart | ASTMA312, WP403 A234WPB A420, ANSI B16.9/B16.28/B16.25 |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615, | |
| GB 12459-99, EN Standartı vb. | |
| Malzeme | Paslanmaz çelik304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L |
| Çifte SS 2507, DSS2205, UNS31803 UNS32750 | |
| 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404 | |
| Karbon çelik A234 WPB, WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| ST37.0ST35.8ST37.2ST35.4/8, ST42, ST45, ST52, ST52.4 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| Yüzey | Kum püskürtme, asit turşulama, cilalama |
Özellikler / Özellikler
1. Güçlü korozyon direnci: Poliş edilmiş paslanmaz çelik borular, krom eklenmesi nedeniyle yoğun bir oksit filmi oluşturur, bu da oksijenin, suyun ve diğer kimyasalların erozyonunu etkili bir şekilde önleyebilir.ve güçlü korozyon direnci vardır.
2Yüksek yüzey finişi: Polize edilmiş paslanmaz çelik borular cilalama işlemine maruz kalmış, bu da yüksek yüzey finişine yol açmıştır.
3Yüksek dayanıklılıklı cilalanmış paslanmaz çelik borular, belirli alaşım elemanlarının eklenmesi nedeniyle yüksek dayanıklılığa ve sertliğe sahiptir ve önemli basınç ve darbeye dayanabilir.
4İyi sıcaklık uyarlanabilirliğine sahip cilalanmış paslanmaz çelik borular yüksek sıcaklıklara karşı iyi dayanıklılığa sahiptir ve yüksek sıcaklıklı ortamlarda istikrarlı bir performans koruyabilir.
5. İyi plastiklik ve kaynaklılık ile paslanmaz çelik boruları işlemek ve cilalamak kolaydır, çeşitli şekiller ve boyutlarda borulara işlemek kolaydır,ve çeşitli ekipman ve bileşenleri üretmek için kolay.
6Çevre dostu ve sağlıklı cilalanmış paslanmaz çelik borular toksik, kokusuz ve bakteri büyümesine dirençlidir, çevresel ve hijyen gereksinimlerini karşılar ve gıda için uygundur,tıbbi ve diğer alanlarda.
Teknoloji/ Teknik veri sayfaları
Boru armatürleri için kalınlık listesi ANSI B16.9
Birim: mm
| Boru Boyutu DN (in) | Dış Dimetre D | Normal Duvar Kalınlığı | ||||||||||||||
| Sch5s | Sch10 | Sch20 | Sch30 | Sch40'lar | CYBD | Sch40 | Sch60 | Sch80'ler | XS | Sch80 | Sch100 | Schl40 | Sch160 | XXS | ||
| 1/8 | 10. 3 | - Evet. | - Evet. | - Evet. | - Evet. | 1. 73 | 1. 73 | 1. 73 | - Evet. | 2. 41 | 2. 41 | 2. 41 | - Evet. | - Evet. | - Evet. | - Evet. |
| 1/4 | 13. 7 | - Evet. | - Evet. | - Evet. | - Evet. | 2. 24 | 2. 24 | 2. 24 | - Evet. | 3. 02 | 3. 02 | 3. 02 | - Evet. | - Evet. | - Evet. | - Evet. |
| 3/8 | 17. 1 | - Evet. | - Evet. | - Evet. | - Evet. | 2. 31 | 2. 31 | 2. 31 | - Evet. | 3. 20 | 3. 20 | 3. 20 | - Evet. | - Evet. | - Evet. | - Evet. |
| 1/2 | 21. 3 | 1.65 | - Evet. | - Evet. | - Evet. | 2. 77 | 2. 77 | 2. 77 | - Evet. | 3. 73 | 3. 73 | 3. 73 | - Evet. | - Evet. | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 1.65 | - Evet. | - Evet. | - Evet. | 2. 87 | 2. 87 | 2. 87 | - Evet. | 3. 91 | 3. 91 | 3. 91 | - Evet. | - Evet. | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. 65 | - Evet. | - Evet. | - Evet. | 3. 38 | 3. 38 | 3. 38 | - Evet. | 4. 55 | 4. 55 | 4. 55 | - Evet. | - Evet. | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | - Evet. | - Evet. | - Evet. | 3. 56 | 3. 56 | 3. 56 | - Evet. | 4. 85 | 4. 85 | 4. 85 | - Evet. | - Evet. | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 1.65 | - Evet. | - Evet. | - Evet. | 3. 68 | 3. 68 | 3. 68 | - Evet. | 5. 08 | 5. 08 | 5. 08 | - Evet. | - Evet. | 7. 14 | 10. 15 |
| 2 | 60. 3 | 1. 65 | - Evet. | - Evet. | - Evet. | 3. 91 | 3. 91 | 3. 91 | - Evet. | 5. 54 | 5. 54 | 5. 54 | - Evet. | - Evet. | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 2. 11 | - Evet. | - Evet. | - Evet. | 5. 16 | 5. 16 | 5. 16 | - Evet. | 7. 01 | 7. 01 | 7.01 | - Evet. | - Evet. | 9. 53 | 14. 02 |
| 3 | 88. 9 | 2. 11 | - Evet. | - Evet. | - Evet. | 5. 49 | 5. 49 | 5. 49 | - Evet. | 7. 62 | 7. 62 | 7. 62 | - Evet. | - Evet. | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | 2. 11 | - Evet. | - Evet. | - Evet. | 5. 74 | 5. 74 | 5. 74 | - Evet. | 8. 08 | 8. 08 | 8. 08 | - Evet. | - Evet. | - Evet. | - Evet. |
| 4 | 114. 3 | 2. 11 | - Evet. | - Evet. | - Evet. | 6. 02 | 6.02 | 6. 02 | - Evet. | 8. 56 | 8. 56 | 8. 56 | - Evet. | - Evet. | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | - Evet. | - Evet. | - Evet. | 6. 55 | 6. 55 | 6. 55 | - Evet. | 9. 53 | 9. 53 | 9. 53 | - Evet. | - Evet. | 15. 88 | 19. 05 |
| 6 | 168. 3 | 2. 77 | - Evet. | - Evet. | - Evet. | 7. 11 | 7. 11 | 7. 11 | - Evet. | 10. 97 | 10. 97 | 10. 97 | - Evet. | - Evet. | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | - Evet. | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 12. 70 | 15. 09 | 20. 62 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | - Evet. | 6. 35 | 7. 80 | 9.27 | 9.27 | 9.27 | 12. 70 | 12. 70 | 12. 70 | 15. 09 | 18. 26 | 25. 40 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | - Evet. | 6. 35 | 8. 38 | 9. 53 | 9. 53 | 10. 31 | 14.27 | 12. 70 | 12. 70 | 17. 48 | 21. 44 | 28. 58 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 6. 35 | 7. 92 | 9. 53 | - Evet. | 9. 53 | 11. 13 | 15. 09 | - Evet. | 12. 70 | 19. 05 | 23. 83 | 31. 75 | 35. 71 | - Evet. |
| 16 | 406. 4 | 4. 19 | 6. 35 | 7. 92 | 9. 53 | - Evet. | 9. 53 | 12. 70 | 16. 66 | - Evet. | 12. 70 | 21. 44 | 26. 19 | 36. 53 | 40. 49 | - Evet. |
| 18 | 457. 2 | 4. 19 | 6. 35 | 7. 92 | 11. 13 | - Evet. | 9. 53 | 14.27 | 19. 05 | - Evet. | 12. 70 | 23. 83 | 29. 36 | 39. 67 | 45. 24 | - Evet. |
| 20 | 508. 0 | 4. 78 | 6. 35 | 9. 53 | 12. 70 | - Evet. | 9. 53 | 15. 09 | 20. 62 | - Evet. | 12. 70 | 26. 19 | 32. 54 | 44. 45 | 50. 01 | - Evet. |
| 22 | 558. 8 | 4. 78 | 6. 35 | 9. 53 | 12. 70 | - Evet. | 9. 53 | - Evet. | 22. 23 | - Evet. | 12. 70 | 28. 58 | 34. 93 | 47. 63 | 53. 98 | - Evet. |
| 24 | 609. 6 | 5. 54 | 6. 35 | 9. 53 | 14.27 | - Evet. | 9. 53 | 17. 48 | 24. 61 | - Evet. | 12. 70 | 30. 96 | 38. 89 | 52. 37 | 59. 54 | - Evet. |
| 26 | 660.4 | - Evet. | 7. 92 | 12. 70 | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
| 28 | 711.2 | - Evet. | 7. 92 | 12. 70 | 15. 88 | - Evet. | 9. 53 | - Evet. | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
| 30 | 762. 0 | 6. 35 | 7. 92 | 12. 70 | 15. 88 | - Evet. | 9. 53 | - Evet. | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
| 32 | 812. 8 | - Evet. | 7. 92 | 12. 70 | 15. 88 | - Evet. | 9. 53 | 17. 48 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
| 34 | 863. 6 | - Evet. | 7. 92 | 12. 70 | 15. 88 | - Evet. | 9. 53 | 17. 48 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
| 36 | 914. 4 | - Evet. | 7. 92 | 12. 70 | 15. 88 | - Evet. | 9. 53 | 17. 48 | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
| 38 | 965.2 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
| 40 | 1016. 0 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
| 42 | 1066. 8 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
| 44 | 1117. 6 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
| 46 | 1168.4 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
| 48 | 1219. 2 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | 9. 53 | - Evet. | - Evet. | - Evet. | 12. 70 | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
Tablo 1 Uzun Yarımsayılı Dirseklerin Boyutları
Genel NOT: Tüm boyutlar milimetredir.
| Normal boru boyutu (NPS) | Bevel'deki dış çapı | 90 derece dirsekler, A | 45 derece dirsekler, B |
| 1/2 | 21.3 | 38 | 16 |
| 3/4 | 26.7 | 38 | 19 |
| 1 | 33.4 | 38 | 22 |
| 1 1/4 | 42.2 | 48 | 25 |
| 1 1/2 | 48.3 | 57 | 29 |
| 2 | 60.3 | 76 | 35 |
| 2 1/2 | 73.0 | 95 | 44 |
| 3 | 88.9 | 114 | 51 |
| 3 1/2 | 101.6 | 133 | 57 |
| 4 | 114.3 | 152 | 64 |
| 5 | 141.3 | 190 | 79 |
| 6 | 168.3 | 229 | 95 |
| 8 | 219.1 | 305 | 127 |
| 10 | 273.0 | 381 | 159 |
| 12 | 323.8 | 457 | 190 |
| 14 | 355.6 | 533 | 222 |
| 16 | 406.4 | 610 | 254 |
| 18 | 457.0 | 686 | 286 |
| 20 | 508.0 | 762 | 318 |
| 22 | 559.0 | 838 | 343 |
| 24 | 610.0 | 914 | 381 |
| 26 | 660.0 | 991 | 406 |
| 28 | 711.0 | 1 067 | 438 |
| 30 | 762.0 | 1 143 | 470 |
| 32 | 813.0 | 1 219 | 502 |
| 34 | 864.0 | 1 295 | 533 |
| 36 | 914.0 | 1 372 | 565 |
| 38 | 965.0 | 1 448 | 600 |
| 40 | - 1016'ya.0 | 1 524 | 632 |
| 42 | 1067'lik.0 | 1 600 | 660 |
| 44 | 118.0 | 1 676 | 695 |
| 46 | 168.0 | 1 753 | 727 |
| 48 | 1219'u.0 | 1 829 | 759 |
Tablo 2 Uzun Yarıçaplı Kısıtlayıcı Dirseğin Boyutları
| İsimsel boru boyutu (NPS) | Bevel'deki dış çapı | Merkezden sonuna kadar, A | İsimsel boru boyutu (NPS) | Bevel'deki dış çapı | Merkezden sonuna kadar, A | ||
| Büyük Son | Küçük Son | Büyük Son | Küçük Son | ||||
| 2 x1-1/2" | 60.3 | 48.3 | 76 | 10 x 8 | 273.0 | 219.1 | 381 |
| 2 x 1-1/4" | 60.3 | 42.2 | 76 | 10 x 6 | 273.0 | 168.3 | 381 |
| 2 x 1" | 60.3 | 33.4 | 76 | 10 x 5 | 273.0 | 141.3 | 381 |
| 2-1/2 x 2" | 73.0 | 60.3 | 95 | 12 x 10 | 323.8 | 273.0 | 457 |
| 2 1/2 x 1 1/2 inç | 73.0 | 48.3 | 95 | 12 x 8 | 323.8 | 219.1 | 457 |
| 2-1/2 x 1-1/4" | 73.0 | 42.2 | 95 | 12 x 6 | 323.8 | 168.3 | 457 |
| 3 x 2-1/2 inç. | 88.9 | 73.0 | 114 | 14 x 12 | 355.6 | 323.8 | 533 |
| 3x2" | 88.9 | 60.3 | 114 | 14 X 10 | 355.6 | 273.0 | 533 |
| 3 x 1-1/2 inç | 88.9 | 48.3 | 114 | 14 x 8 | 355.6 | 219.1 | 533 |
| 3-1/2x 3" | 101.6 | 88.9 | 133 | 16 x 14 | 406.4 | 355.6 | 610 |
| 3 1/2 x 2-1/2 inç | 101.6 | 73.0 | 133 | 16 x 12 | 406.4 | 323.8 | 610 |
| 3-1/2 x 2" | 101.6 | 60.3 | 133 | 16 x 10 | 406.4 | 273.0 | 610 |
| 4 x 3 1/2 inç. | 114.3 | 101.6 | 152 | 18 x 16 | 457.0 | 406.4 | 686 |
| 4x3" | 114.3 | 88.9 | 152 | 18 x 14 | 457.0 | 355.6 | 686 |
| 4 x 2-1/2 inç | 114.3 | 73.0 | 152 | 18 x 12 | 457.0 | 323.8 | 686 |
| 4x2'lik. | 114.3 | 60.3 | 152 | 18 x 10 | 457.0 | 273.0 | 686 |
| 5x4" | 141.3 | 114.3 | 190 | 20 x 18 | 508.0 | 457.0 | 762 |
| 5 x 3 1/2 inç. | 141.3 | 101.6 | 190 | 20 x 16 | 508.0 | 406.4 | 762 |
| 5x3' | 141.3 | 88.9 | 190 | 20 x 14 | 508.0 | 355.6 | 762 |
| 5 x 2-1/2" | 141.3 | 73.0 | 190 | 20 x 12 | 508.0 | 323.8 | 762 |
| 20 x 10 | 508.0 | 273.0 | 762 | ||||
| 6x5" | 168.3 | 141.3 | 229 | ||||
| 6x4'lü | 168.3 | 114.3 | 229 | 24 x 22 | 610.0 | 559.0 | 914 |
| 6 x 3 1/2 inç. | 168.3 | 101.6 | 229 | 24 x 20 | 610.0 | 508.0 | 914 |
| 6x3" | 168.3 | 88.9 | 229 | 24 x 18 | 610.0 | 457.0 | 914 |
| 24 x 16 | 610.0 | 406.4 | 914 | ||||
| 8x6" | 219.1 | 168.3 | 305 | 24 X 14 | 610.0 | 355.6 | 914 |
| 8x5" | 219.1 | 141.3 | 305 | 24 X 12 | 610.0 | 323.8 | 914 |
| 8X4 | 219.1 | 114.3 | 305 | • • | • - • | •. • | - Evet. |
Tablo 3 Uzun Yarıçap Boyutları Tablo 4 Kısa Yarıçap Dirsek Boyutları
| Adli boru boyutu NPS | Bevel'deki dış çapı | Merkezden Merkeze | Yüz yüze | İsimsel boru boyutu | Bevel'deki dış çapı | Merkezden sonuna, |
| K | (NPS) | A | ||||
| 1/2 | 21.3 | 76 | 48 | |||
| 3/4 | 26.7 | 76 | 51 | |||
| 1 | 33.4 | 76 | 56 | 1 | 33.4 | 25 |
| 1 1/4 | 42.2 | 95 | 70 | 1 1/4 | 42.2 | 32 |
| 1 1/2 | 48.3 | 114 | 83 | 1 1/2 | 48.3 | 38 |
| 2 | 60.3 | 152 | 106 | 2 | 60.3 | 51 |
| 2 1/2 | 73.0 | 190 | 132 | 2 1/2 | 73.0 | 64 |
| 3 | 88.9 | 229 | 159 | 3 | 88.9 | 76 |
| 3 1/2 | 101.6 | 267 | 184 | 3 1/2 | 101.6 | 89 |
| 4 | 114.3 | 305 | 210 | 4 | 114.3 | 102 |
| 5 | 141.3 | 381 | 262 | 5 | 141.3 | 127 |
| 6 | 168.3 | 457 | 313 | 6 | 168.3 | 152 |
| 8 | 219.1 | 610 | 414 | 8 | 219.1 | 203 |
| 10 | 273.0 | 762 | 518 | 10 | 273.0 | 254 |
| 12 | 323.8 | 914 | 619 | 12 | 323.8 | 305 |
| 14 | 355.6 | 1 067 | 711 | 14 | 355.6 | 356 |
| 16 | 406.4 | 1 219 | 813 | 16 | 406.4 | 406 |
| 18 | 457.0 | 1 372 | 914 | 18 | 457.0 | 457 |
| 20 | 508.0 | 1 524 | 1 016 | 20 | 508.0 | 508 |
| 22 | 559.0 | 1 676 | 1 118 | 22 | 559.0 | 559 |
| 24 | 610.0 | 1 829 | 1 219 | 24 | 610.0 | 610 |
Tablo 5 Kısa Yarıçap 180 derece boyutları Tablo 6 3B dirseğin boyutları
| İsimsel boru boyutu | Dış çapı | Merkezden Merkeze | Yüz yüze | Boru Boyutu | Dış çapı | 90 derecelik dirsekler | 45 derece dirsekler |
| (NPS) | 0 | K | (NPS) | Bevel'de | A | B | |
| 1 | 33.4 | 51 | 41 | 3/4 | 26.7 | 57 | 24 |
| 1-1/4" | 42.2 | 64 | 52 | 1 | 33.4 | 76 | 31 |
| 1-1/2 inç | 48.3 | 76 | 62 | 1 1/4 | 42.2 | 95 | 39 |
| 2 | 60.3 | 102 | 81 | 1 1/2 | 48.3 | 114 | 47 |
| 2 1/2 inç | 73.0 | 127 | 100 | 2 | 60.3 | 152 | 63 |
| 3 | 88.9 | 152 | 121 | 2 1/2 | 73.0 | 190 | 79 |
| 3 1/2 inç. | 101.6 | 178 | 140 | 3 | 88.9 | 229 | 95 |
| 4 | 114.3 | 203 | 159 | 3 1/2 | 101.6 | 267 | 111 |
| 5 | 141.3 | 254 | 197 | 4 | 114.3 | 305 | 127 |
| 6 | 168.3 | 305 | 237 | 5 | 141.3 | 381 | 157 |
| 8 | 219.1 | 406 | 313 | 6 | 168.3 | 457 | 189 |
| 10 | 273.0 | 508 | 391 | 8 | 219.1 | 610 | 252 |
| 12 | 323.8 | 610 | 467 | 10 | 273.0 | 762 | 316 |
| 14 | 355.6 | 711 | 533 | 12 | 323.8 | 914 | 378 |
| 16 | 406.4 | 813 | 610 | 14 | 355.6 | 1 067 | 441 |
| 18 | 457.0 | 914 | 686 | 16 | 406.4 | 1 219 | 505 |
| 20 | 508.0 | 1 016 | 762 | 18 | 457.0 | 1 372 | 568 |
| 22 | 559.0 | 1 118 | 838 | 20 | 508.0 | 1 524 | 632 |
| 24 | 610.0 | 1 219 | 914 | 22 | 559.0 | 1 676 | 694 |
| Genel NOT:Tüm boyutlar milimetredir. | 24 | 610.0 | 1 829 | 757 | |||
| 26 | 660.0 | 1 981 | 821 | ||||
| 28 | Saat 7'de.0 | 2 134 | 883 | ||||
| 30 | 762.0 | 2 286 | 964 | ||||
| 32 | 813.0 | 2 438 | 1 010 | ||||
| 34 | 864.0 | 2 591 | 1 073 | ||||
| 36 | 914.0 | 2 743 | 1 135 | ||||
| 38 | 965.0 | 2 896 | 1 200 | ||||
| 40 | - 1016'ya.0 | 3 048 | 1 264 | ||||
| 42 | 1067'lik.0 | 3 200 | 1 326 | ||||
| 44 | 118.0 | 3 353 | 1 389 | ||||
| 46 | 168.0 | 3 505 | 1 453 | ||||
| 48 | 1219'u.0 | 3 658 | 1 516 | ||||
Uygulama/Kullanım
Boru armatürleri, endüstriyel ve ticari uygulamalarda kullanılan tüm boru ve tesisat sistemleri için yaygın olarak talep edilir.Fittings, boruların uygun yerde birleştirilmesini veya monte edilmesini ve gerektiğinde sonlandırılmasını veya kapatılmasını sağlar.Fittings çeşitli şekillerde ve boyutlarda mevcuttur. Onlar pahalı olabilir, zaman gerektirir ve farklı malzemeler ve araçlar kurmak için. Onlar boru ve tesisat sistemlerinin önemli bir parçasıdır.Üretilen binlerce özel armatür var.Her boru veya boru türü kendine özgü bir montaj türü gerektirir, ancak genellikle tüm boru armatürleri bazı ortak özelliklere sahiptir.
Üretim süreci
Uygulama/Kullanım
Düşük ve orta basınçlı sıvı boru hattı, kazan, petrol ve doğal gaz endüstrisi, sondaj,kimya endüstrisi, elektrik endüstrisi, gemicilik, gübre ekipmanı ve boru hattı, yapı,Petrokimyaİlaç endüstrisi, vb.
Sık Sorulan Sorular/ Müşteri Soruları ve Cevapları
Q:Müşteri, A105'te kıvrımlı kaynak armatürleri istedi:
A: En yaygın karbon çelik buttweld montajı malzemesi A234WPB'dir. A105 flanslarına eşdeğerdir, ancak A105 veya A106 buttweld montajı gibi bir şey yoktur. A106 Gr.B boru sınıfıdır.A234WPB armatürleri A106GR'den yapılmıştır..B borular. A105, yüksek basınçlı armatürler veya flange olmak için dövülen Bar malzemesidir.
Q: Müşteri istekleri Normalleştirilmiş butt weld fittings:
A:Bu da yanlış bir kavramdır, çünkü flensler A105 ve A105 N'de mevcuttur.
Ancak, A234WPBN gibi bir şey yoktur. üreticileri normalleştirmek için onların butt kaynak armatürleri normalleştirilmiş ısı işlem yapıldı, özellikle dirsekler ve Tees için
normalize butt kaynak armatürlerine ihtiyaç duyan müşteri, yüksek verimli ve standart bir prosedür olarak normalize edilmiş WPL6 armatürlerini talep etmelidir.
S:Müşteri boru programını söylemeyi unuttu:
A:Buttweld armatürleri boru boyutlarına göre satılır, ancak boru çizelgesi, armatürün kimliğinin borunun kimliğine uyması için belirtilmelidir.Standart bir duvar istediğinizi varsayalım..
S:Müşteri, kaynaklı veya dikişsiz kıç kaynakları belirtmeyi unutuyor:
A:Butt kaynak armatürleri hem kaynaklı hem de dikişsiz konfigürasyonlarda mevcuttur.
Dikişsiz boru armatürleri 12 ′′'den büyük boyutlarda yaygın değildir.1⁄2 ′′'den 72 ′′'ye kadar boyutlarda mevcutturlar ve dikişsiz armatürlerden daha uygun fiyatlıdırlar.
S:Kısa Yarıçap (SR) veya Uzun Yarıçap (LR) ne anlama gelir?
A:Genellikle SR45 dirseği veya LR45 dirseği duyacaksınız. 45 veya 90 akış yönünü değiştirmek için buttweld montajı için bükülme açısına atıfta bulunur.
Uzun yarıçaplı bir dirseğin (LR 90 Elbow veya LR 45 dirseği) borunun 1.5 katı büyüklüğünde bir boru eğimi olacaktır.
Kısa yarıçaplı bir dirseğin (SR45 veya SR90) borunun bükülmesi, montajın boyutuna eşittir, bu nedenle 6 ′′ SR 45'in bükülme yarıçapı 6 ′′ nominal boru boyutudur.
S:3R ya da 3D dirseği borusu takımı nedir?
A:İlk olarak, 3R veya 3D terimleri eşanlamlı olarak kullanılır. 3R kıç kaynak dirseği, nominal boru boyutunun 3 katı olan bir bükme yarıçapına sahiptir.
Önerilen Ürünler
